в специальные пазы. Лампы инди-
видуального освещения вынима-
ются после поворота на 45
0
по
часовой или против часовой стрел-
ки. Блок удерживается в посадоч-
ном месте с помощью защелок 2.
В вариантном исполнении для
замены ламп в плафоне освещения
салона необходимо снять рассе-
иватель 1 (рис. 59б) с корпуса
блока освещения салона. Плафон
удерживается металлической пру-
жинной защелкой в гнезде блока.
Для снятия плафона необходимо
вставить плоскую отвертку в паз с
правой стороны плафона (со сто-
роны места переднего пассажира)
и аккуратно вывернуть плафон на
себя. Отожмите контакты и выньте
лампу. После замены лампы уста-
новите зацепы плафона в гнездо
блока слева и прижмите правую
сторону плафона до фиксации.
Фонарь освещения
вещевого ящика

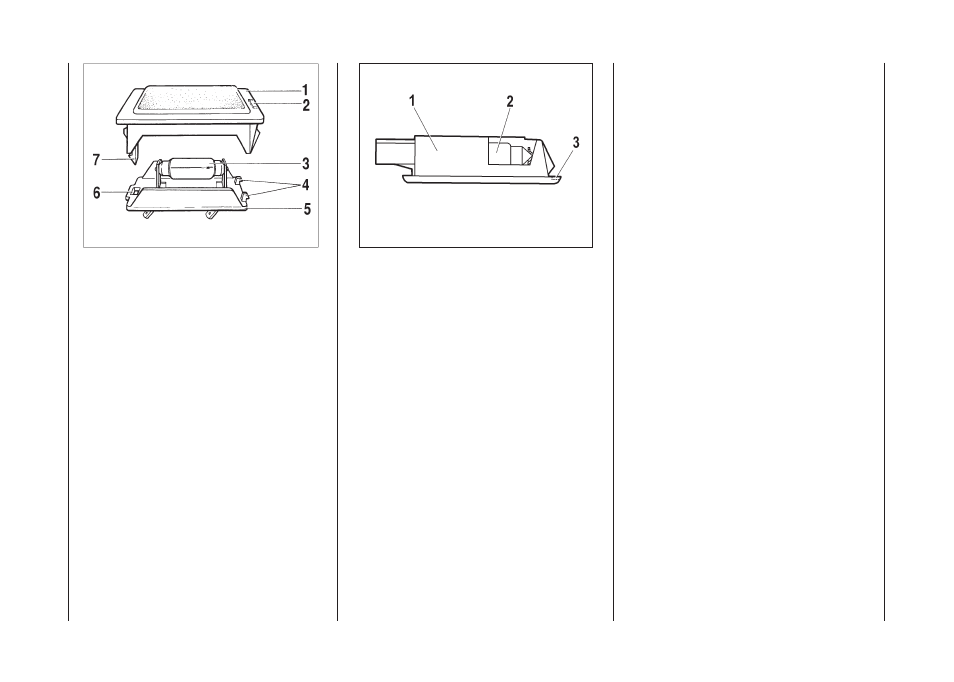

Для замены лампы 3 (рис. 60) в
фонаре освещения вещевого ящи-
ка, выньте фонарь из гнезда, для
чего вставьте отвертку в паз 2 с
правой стороны фонаря и аккурат-
но поверните ее на себя. Затем
нажмите на защелку 7, выведите
ее из отверстия 6 и снимите рас-
сеиватель 1. После замены лампы
рассеиватель 1 устанавливайте
так, чтобы в его пазы вошли устано-
вочные усики 4 корпуса 5 фонаря.
Плафон освещения
багажника
Для замены лампы 2 (рис. 61) в
плафоне освещения 1 багажника,
выньте плафон из гнезда, для чего
вставьте отвертку в паз 3 с правой
стороны плафона, аккуратно по-
верните ее вниз и снимите плафон.
87
Рис. 61. Плафон освещения
багажника
Рис. 60. Фонарь освещения
вещевого ящика
