МОДУЛЬ УПРАВЛЕНИЯ
СВЕТОТЕХНИКОЙ
Переключатель наружного
освещения 1 (рис. 32) имеет три
фиксированных положения:
о – наружное освещение вы-
ключено;
– включены габаритные
огни;
– включен ближний или даль-
ний свет фар в зависимости от по-
ложения переключателя световой
сигнализации.
Регулятор освещения прибо-
ров. При включенном наружном
освещении вращением регулято-
ра 2 изменяется яркость освеще-
ния приборов.
Переключатель корректора
света фар. После включения све-
та фар вращением переключате-
ля 3 отрегулируйте угол наклона
пучка света фар в зависимости от
загрузки автомобиля.
В вариантном исполнении на
автомобили устанавливаются блок-
фары с рассеивателями из пласт-
массы. Блок-фары со стеклянным
рассеивателем следует иденти-
фицировать по товарному знаку
завода-изготовителя, нанесенно-
му на стекле
и расположенно-
му в нижней части рассеивателя
по середине.
40

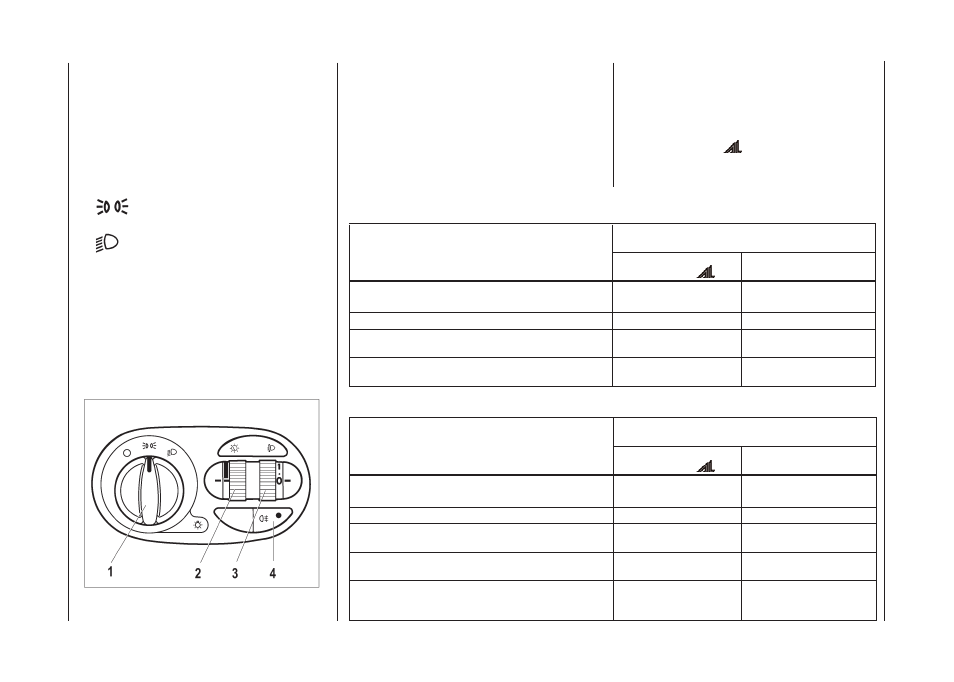

Рис. 32. Модуль управления
светотехникой
Загрузка автомобиля
Метка на переключателе
в комплектации с блок-фарами
Рассеиватель
из стекла
Рассеиватель
из пластмассы
Занято сиденье водителя или передние си-
0
0
денья
Заняты все сиденья
1
1
Заняты все сиденья, загружено багажное
1,5
1,5
отделение
Занято водительское сиденье, загружено 1
1
багажное отделение
Для автомобиля с кузовом «седан»
Загрузка автомобиля
Метка на переключателе
в комплектации с блок-фарами
Рассеиватель
из стекла
Рассеиватель
из пластмассы
Занято
с
иденье водителя или передние си-
0
0
денья
Заняты все сиденья
1
1
Заняты все сиденья, загружено багажное
1,5
1
отделение
Занято водительское сиденье, загружено 1
0,5
багажное отделение
Занято сиденье водителя, загружено ба-
2
2
гажное отделение при разложенных задних
сиденьях
Для автомобиля с кузовом «хэтчбек»
