Рукоятка 3 рычага управления
заслонкой рециркуляции служит
для подачи в салон наружного воз-
духа, при этом она находится в
крайнем левом положении
,
а при положении рукоятки 3 в
крайнем правом положении
перекрывается подача наружного
воздуха в салон автомобиля (ре-
жим рециркуляции). Этот режим
может быть использован летом
при проезде тоннеля или при дви-
жении в «пробке» для исключения
попадания в салон воздуха, насы-
щенного отработанными газами.
Предупреждение
Режим рециркуляции может
быть включен только на корот-
кое время, так как при этом све-
жий воздух в салон не поступает
и стекла могут запотевать.
Для увеличения подачи воздуха
в салон автомобиля переведите
рукоятку 1 переключателя режи-
мов работы электровентилятора
отопителя в одно из четырех поло-
жений. Положения «1» и «2» – ми-
нимальная скорость подачи воз-
духа в салон, положения «3» и «4» –
максимальная скорость. В поло-
жении переключателя «0» венти-
лятор не работает, подачи свежего
воздуха в салон нет.
ВНИМАНИЕ!
При движении автомобиля
всегда должен быть включен
вентилятор отопителя как ми-
нимум на первую скорость для
создания в салоне избыточного
давления (для исключения по-
падания пыли и грязи через
неплотности кузова), а также
чтобы избежать запотевания
стекол.
Рукоятка 4 блока управления
служит для распределения подачи
воздуха.
Если рукоятка 4 установлена
своей белой меткой напротив
символа
, воздух поступает в
нижнюю часть салона, в зоны ног
водителя и пассажиров.
Если рукоятка 4 установлена
своей меткой напротив символа
, воздух поступает в нижнюю
часть салона, в зоны ног водителя
и пассажиров, а также через сопла
обдува ветрового стекла и сопла
обдува стекол передних дверей.
Если рукоятка 4 установлена
своей меткой напротив символа
, воздух поступает через сопла
обдува ветрового стекла и сопла
обдува стекол передних дверей.
Если рукоятка 4 установлена
своей меткой напротив символа
, воздух поступает через боко-
вые и центральные сопла в верх-
нюю часть салона автомобиля для
обдува водителя и пассажиров.
Рычагами 9 и 5 (рис. 40) при-
вода заслонок регулируется ин-
тенсивность подачи воздуха через
боковые 8 и центральные 4 сопла
путем изменения положения за-
слонок вплоть до полного их
закрытия. А рычагами 1 и 3 на-
правляющих лопаток боковых и
центральных сопел меняется на-
правление воздушного потока.
55

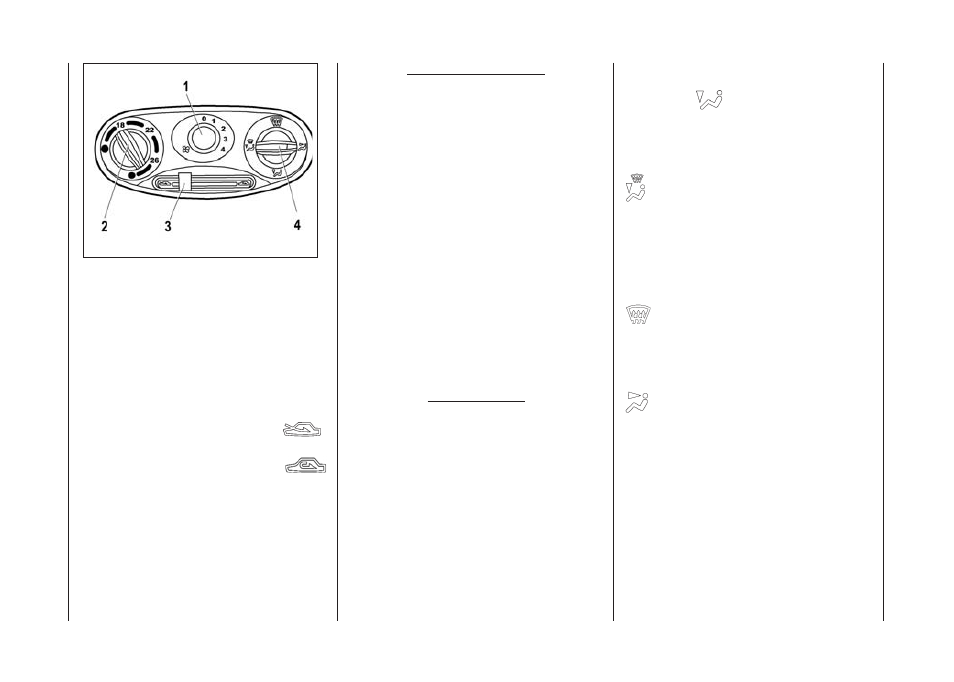

Рис. 39б. Блок управления
системой вентиляции и отопления
(в вариантном исполнении)
