ЗАМЕНА ЛАМП
При замене ламп используйте
лампы, указанные в приложении 2.
Для замены лампы в фаре
отверните винты 1 (рис. 39) кре-
пления декоративной облицовки 2
радиатора и снимите ее, ослабьте
винты 3 крепления обода оптиче-
ского элемента, поверните обод
против часовой стрелки и снимите
его. Выньте оптический элемент 4,
снимите колодку, выведите из
пазов усики пружинной защелки и
извлеките лампу.
Чтобы заменить лампу в заднем
фонаре, снимите с внутренней
стороны багажного отделения
пластмассовую заглушку, отсоеди-
ните колодку с гнезда 3 (рис. 40),
сожмите фиксаторы 2 основания 1
и снимите ее в сборе с лампами.
Затем нажмите на лампу, повер-
ните ее против часовой стрелки и
выньте ее из гнезда.
Для замены ламп в фонаре
освещения номерного знака, необ-
ходимо с внутренней стороны нак-
ладки номерного знака надавить на
крышку с надписью LADA 4x4 и
аккуратно, преодолевая сопротив-
ление пластмассовых защелок
демонтировать ее. Затем через
отверстия в накладке номерного
знака отверните винты 1 (рис. 41)
крепления фонаря, выньте его из
гнезда и снимите рассеиватель 2.
Чтобы заменить перегоревшую
лампу 2 (рис. 42) в плафоне 1 ос-
вещения салона, аккуратно потя-
ните его на себя. Плафон удержи-
вается в выемке центральной
стойки двумя пружинами 3.
Для замены ламп в переднем
фонаре поверните патрон со сто-
роны моторного отсека против
часовой стрелки и снимите его,
нажмите на перегоревшую лампу,
поверните против часовой стрел-
ки и выньте ее из патрона.
48

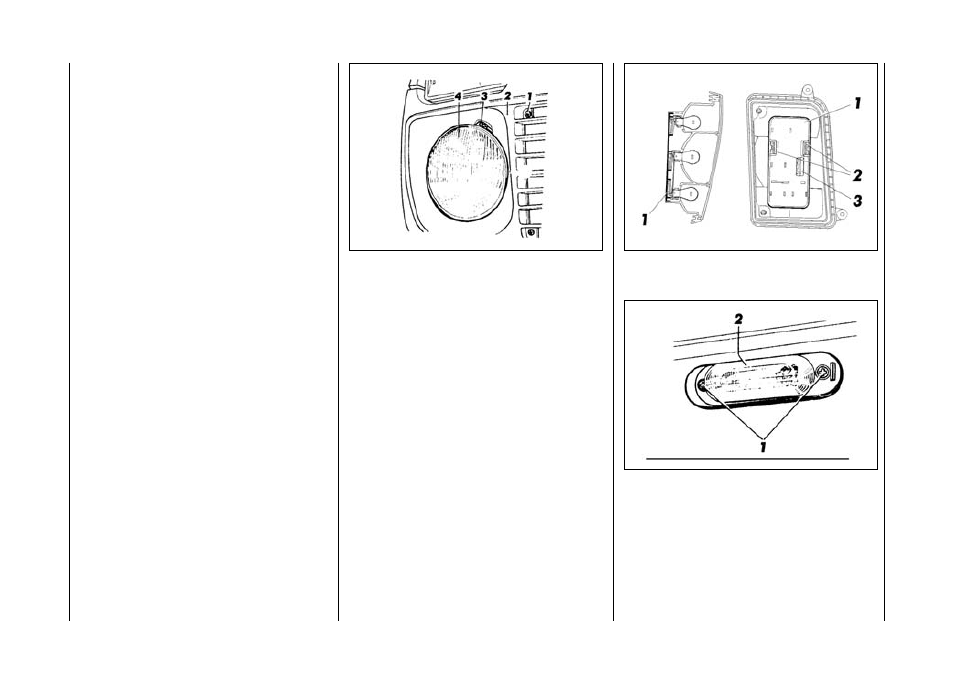

Рис. 39. Фара Рис. 40. Задний фонарь
Рис. 41. Фонарь освещения
номерного знака
