АВТОВАЗ Lada 4x4 - Инструкция (Страница 30)

ПОЛОЖЕНИЕ РЫЧАГОВ
РАЗДАТОЧНОЙ КОРОБКИ
Рычаг блокировки дифферен-
циала может занимать положения
(рис. 21):
Р – разблокирован;
Б – блокирован.
При включении блокировки
загорается контрольная лампа 11
блокировки дифференциала (см.
рис. 13).
Положение рычага переключе-
ния передач в раздаточной короб-
ке означает:
Н – низшая передача;
N – нейтральное положение;
В – высшая передача.
Переключение передач с низ-
шей на высшую и блокировку диф-
ференциала можно производить в
движении при выключенном сце-
плении.
ДВИЖЕНИЕ АВТОМОБИЛЯ
Перед началом движения про-
верьте положение рычагов разда-
точной коробки – оно должно
соответствовать дорожным усло-
виям.
Движение автомобиля начинай-
те на первой передаче и по мере
роста частоты вращения коленча-
того вала своевременно перехо-
дите на высшие передачи. Схема
переключения передач показана
на рис. 22.
На автомобиле установлено
сцепление, в приводе которого
зазоры отсутствуют. В связи с
этим, во избежание пробуксовки
сцепления, после переключения
передачи и включения сцепления
снимите ногу с педали. В процес-
се движения не держите ногу на
педали сцепления.
30

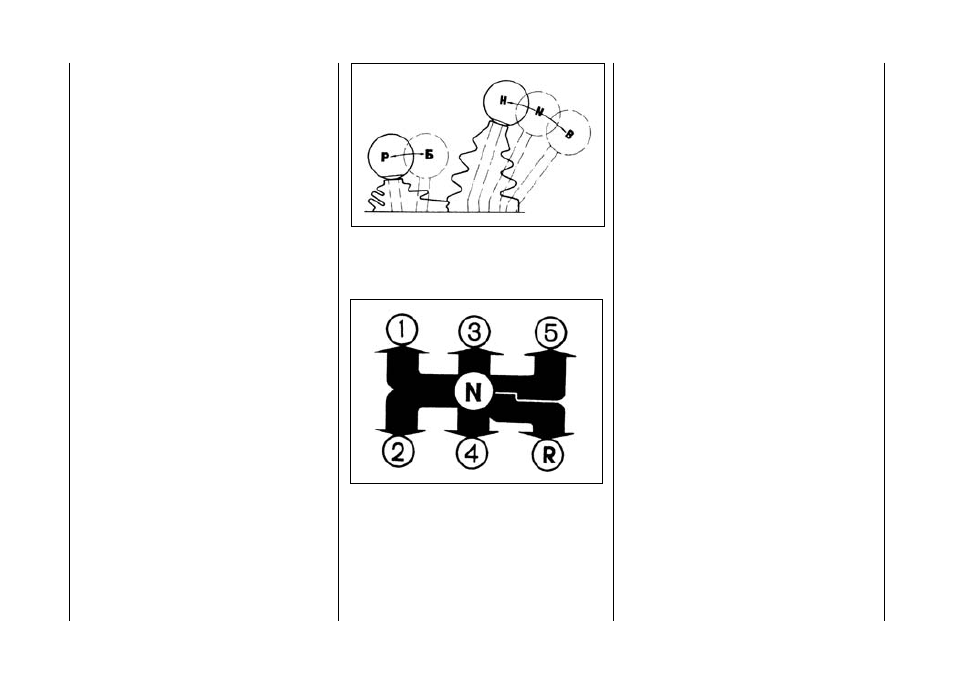

Рис. 21. Рычаги раздаточной
коробки
Рис. 22. Схема переключения
передач
