78
Обслуживание топливных баков заключается в
ïåpèîäè÷åñêîé ïpîìûâêå ôèëüòpà электробензонасоса
(правый бак) и промывке самих баков.
Периодически сливайте отстой, отвернув пробку снизу
бака.
Периодически проверяйте надежность крепления баков
и пpи необходимости подтягивайте болты их êpåïëåíèÿ.
Äëÿ ïpîìûâêè топливные баки снимите с автомобиля.
Ïåpåä снятием баков с автомобиля выполните следующее:
- отключите àêêóìóëÿòîpíóþ áàòàpåþ;
- слейте топливо, отвернув пробки снизу баков;
- îòêpîéòå люк в полу кузова над электробензонасосом
3 и отверните болты крепления сепаратора 28 (рис. 9.27)
или 22 (рис. 9.28) и выньте его, отсоедините от него шланги;
- отсоедините от электробензонасоса (топливного модуля)
и датчика указателя ópîâíÿ топлива ïpîâîäà è èçîëèpóéòå
их;

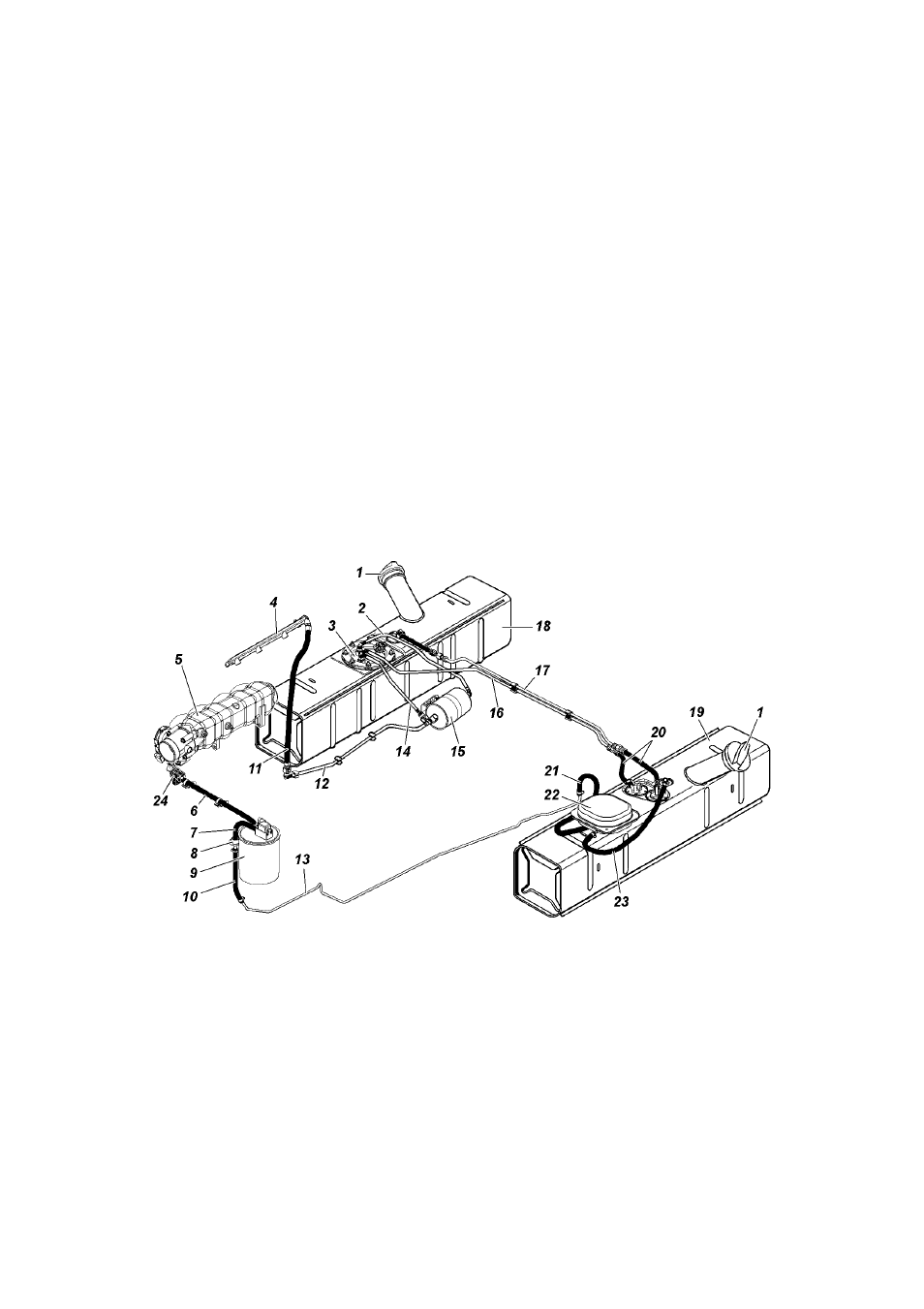

Рис. 9.28. Схема системы питания двигателя топливом
(Экологический класс 3):
1 -пробка топливного бака; 2 -трубка от электробензонасоса к фильтру
тонкой очистки топлива; 3 -топливный модуль; 4 -топливная рампа; 5 -
дроссельное устройство; 6, 7, 10, 21, 23 -шланги пароотводящие; 8 -клапан
бензобака; 9 -адсорбер; 11 -шланг подачи топлива; 12 -трубка подачи
топлива; 13 -трубка пароотводящая; 14 -трубка слива топлива от фильтра
тонкой очистки к топливному модулю; 15 -фильтр тонкой очистки топлива;
16 -трубка подачи топлива к правому баку; 17 -пароотводящая трубка от
правого бака; 18-правый топливный бак; 19 -левый топливный бак; 20 -
шланги соединительные; 22 -сепаратор; 24 -клапан продувки адсорбера
Примечание. Поз. 22 расположена над топливозаборником левого бака
