Внимание! При эксплуатации не нарушайте геметичность
системы вентиляции и не допускайте работу двигателя при
открытой маслозаливной горловине. Это вызывает
повышенный унос масла с картерными газами и загрязнение
окружающей среды.
Система питания. Фильтр тонкой очистки топлива
выполнен в виде одноразового неразборного фильтр-
патрона. При засорении фильтра его необходимо заменить.
Система охлаждения двигателя ЗМЗ-409. Натяжение ремня
4 (рис. 9.22) привода насоса системы охлаждения и генератора
производится натяжным роликом 2, для чего необходимо:
ослабить болт 3 и, закручивая регулировочный болт 6,
произвести натяжение ремня. Затянуть болт 3.
Натяжение ремня 7 привода вентилятора и насоса
гидроусилителя рулевого управления производится
перемещением насоса 10, для чего необходимо: ослабить болты
11, регулировочным болтом 12 отрегулировать натяжение
ремня, перемещая насос по направляющим. Затянуть болты 11.
Натяжение ремня привода насоса системы охлаждения
и генератора двигателя ЗМЗ-40904 экологического класса 3
обеспечивается автоматическим механизмом натяжения
ремня. В процессе эксплуатации регулировка натяжения
ремня не требуется.
Для проверки исправности автоматического механизма

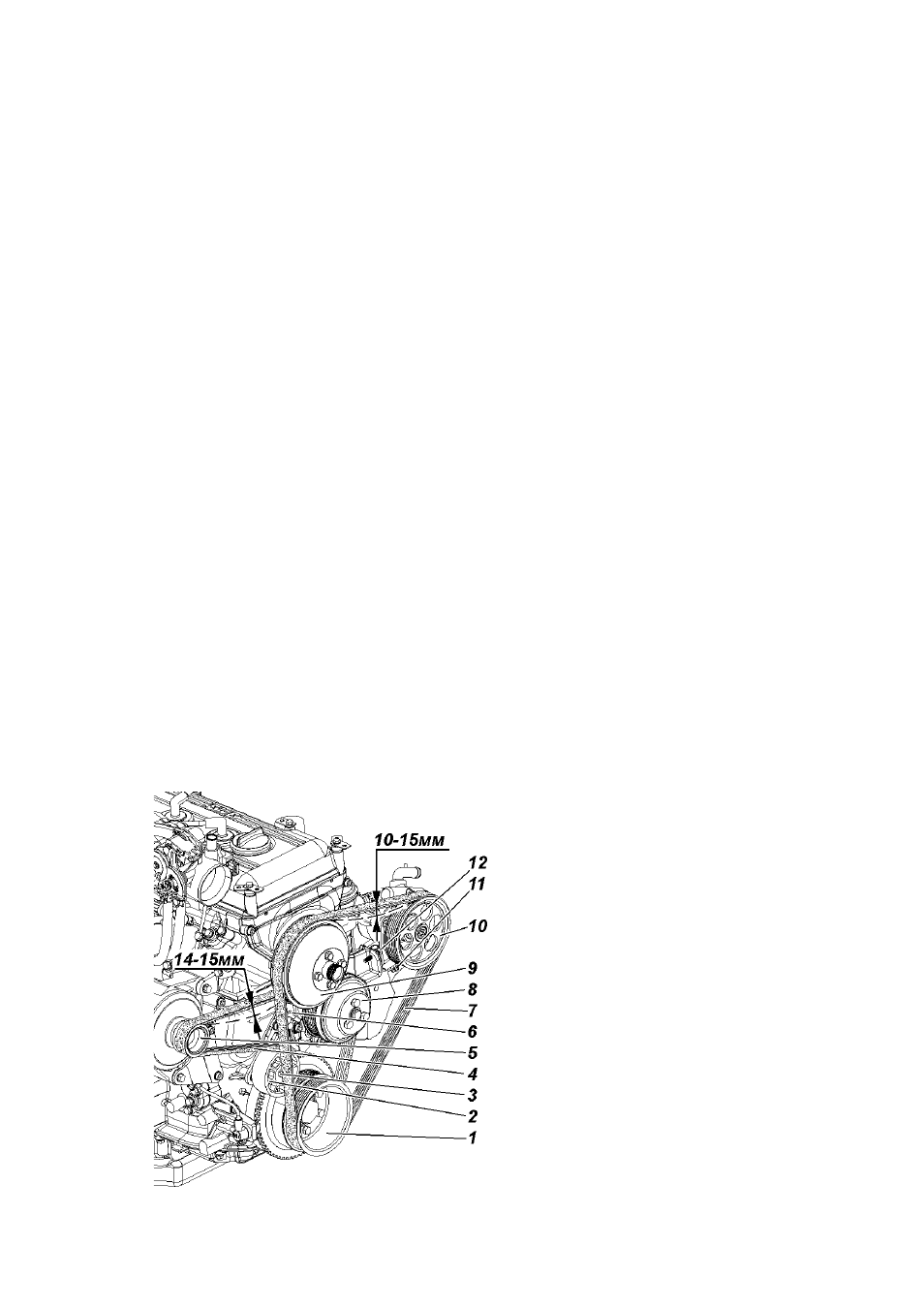

Рис. 9.22. Натяжение ремней
привода агрегатов:
1 -шкив коленчатого вала; 2 -
натяжной ролик; 3 -болт крепле-
ния натяжного ролика; 4 -ремень
привода насоса системы охлаж-
дения и генератора; 5 -шкив
генератора; 6 -регулировочный
болт натяжного ролика; 7 -ремень
привода вентилятора и насоса
гидроусилителя рулевого
управления; 8 -шкив насоса
системы охлаждения; 9 -шкив
вентилятора; 10 -шкив насоса
гидроусилителя рулевого управ-
ления; 11 -болт крепления насо-
са гидроусилителя рулевого
управления; 12 -регулировочный
болт
