16
Управляемый коммутатор 2 уровня
TL-SG5428

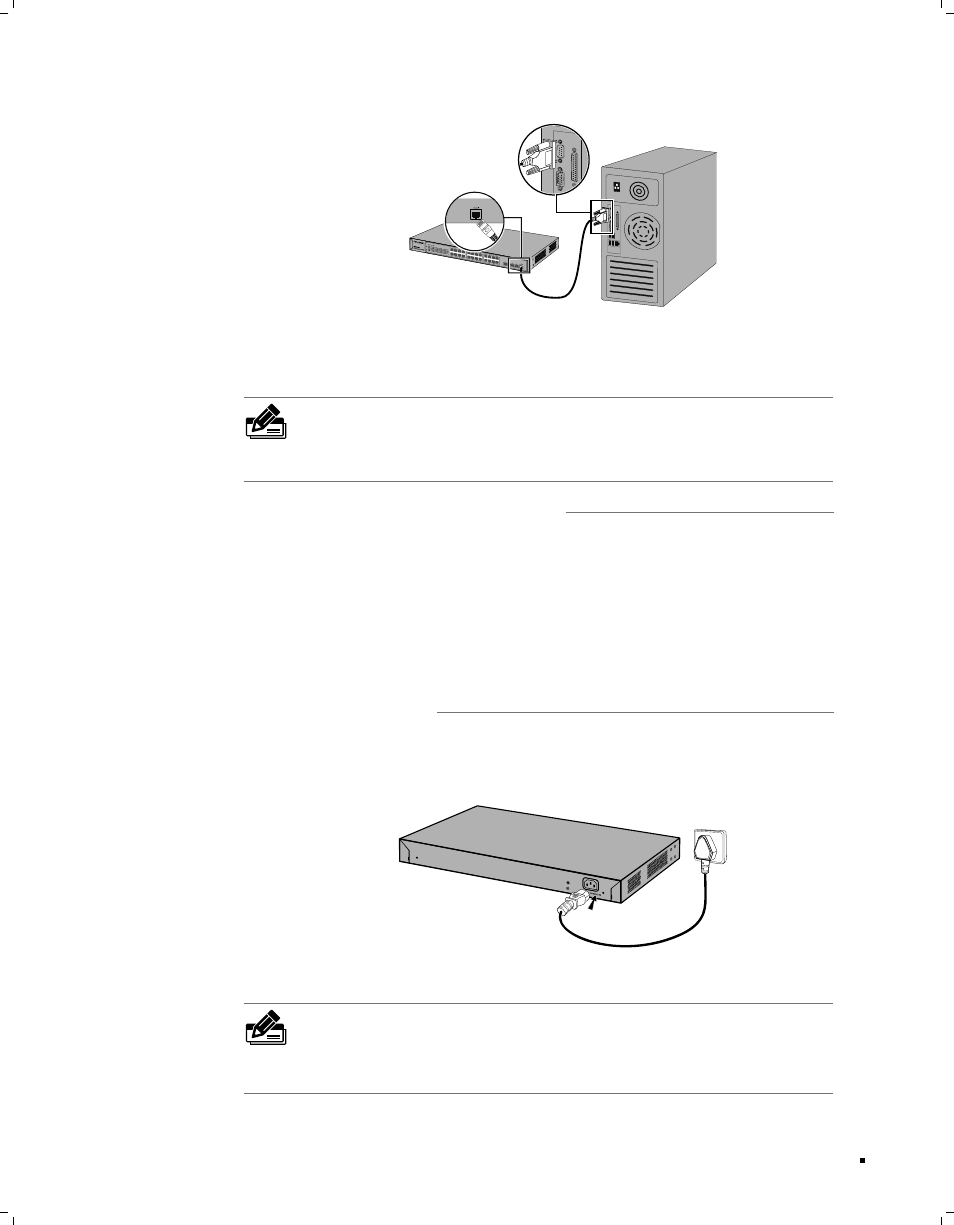

Подключение консольного порта Рисунок 4-3
Вы также можете управлять своим устройством через консольный порт. Более
детальную информацию смотрите в Руководстве пользователя на компакт-диске с
материалами.
Примечание:
Консольный порт – это первый порт с правой стороны передней панели.
■
При подключении консольного кабеля устройство должно быть отключено.
■
Не подключайте консольный порт к другим портам по кабелю RJ45.
■
Проверка правильности установки 4.4
После завершения установки, пожалуйста, проверьте следующее:
Вокруг устройства должно быть примерно 5-10 см пустого пространства для
■
циркуляции воздуха.
Убедитесь, что напряжение источника питания отвечает требованиям входного
■
напряжения устройства.
Розетка, устройство и монтажная стойка должны быть правильно заземлены.
■
Устройство правильно соединено с другими сетевыми устройствами.
■
Включение питания 4.5
Подключите отрицательный разъём кабеля питания к разъёму питания на вашем
устройстве, а вилку кабеля питания подключите к электрической розетке, как
указано на данном изображении.
Подключение к электросети Рисунок 4-4
Примечание: На изображении указана лишь общая схема подключения.
Штепсельная вилка, которая входит в комплект поставки, будет соответствовать
электророзетке, используемой в Вашей стране, поэтому она может отличаться от
указанной на изображении.
Подключение
