07
Управляемый коммутатор 2 уровня
Установка устройства 2.4
Установка на столе
■
Для установки на столе выполните следующие действия:
Установите устройство на ровной горизонтальной поверхности, достаточно 1.
прочной, чтобы выдержать вес устройства.
Удалите защитную клейкую бумагу с резиновых ножек.
2.
Разместите резиновые ножки по углам на нижней панели коммутатора в 3.
указанных для этого местах
TL-S G5 42 8
Ножка
Нижняя панель
устройства
Метки

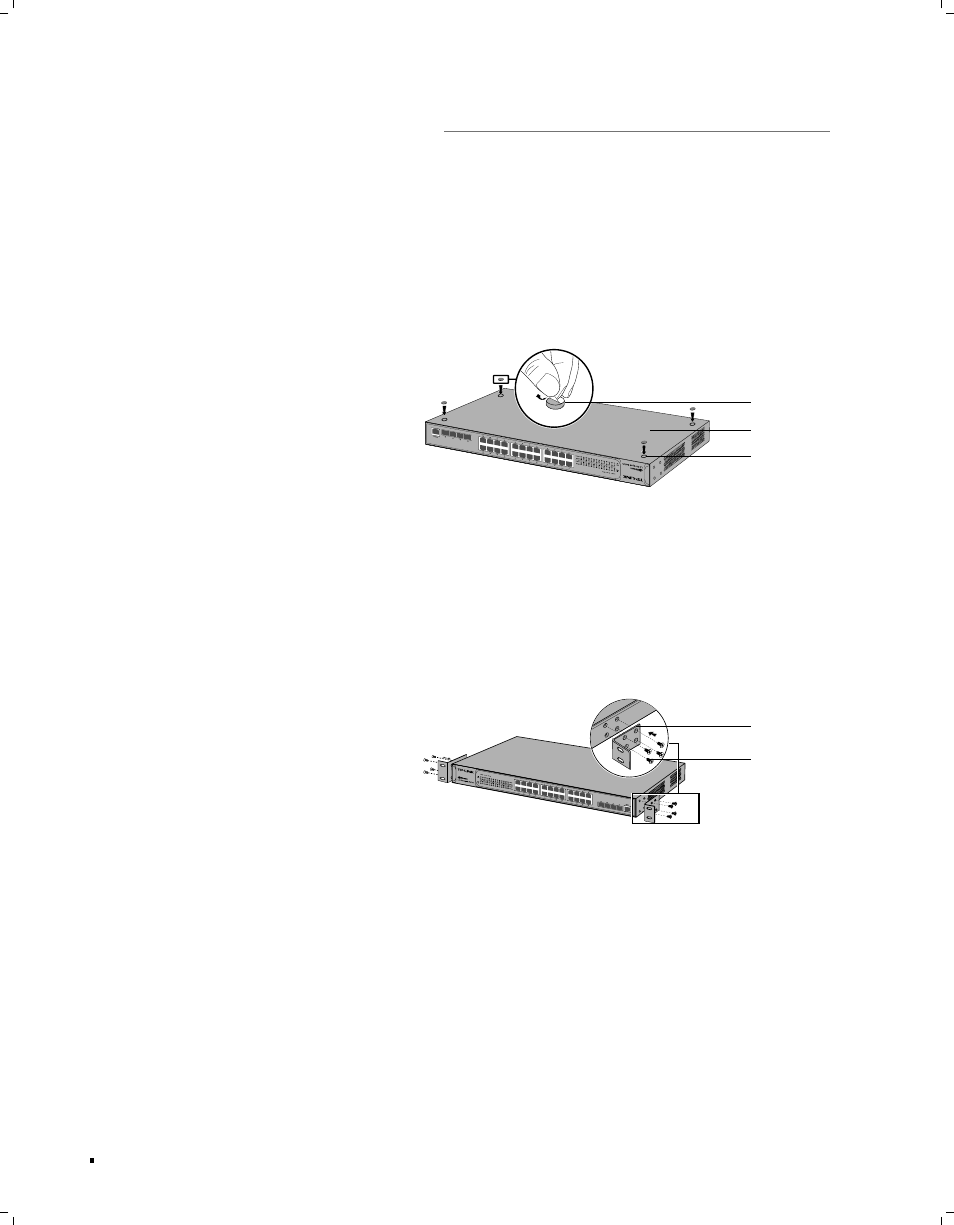

Установка на столе Рисунок 2-1
Установка в стойке
■
Для установки устройства в стандартную 19 дюймовую стойку (по стандартам
EIA) выполните следующие действия:
Проверьте заземление и устойчивость стойки. 1.
Прикрепите крепёжные скобы, поставляемые в комплекте с устройством, к 2.
каждой стороне коммутатора с помощью шурупов, как указано на рисунке.
TL-SG5428
Крепёжная
скоба
Шуруп
Установка крепёжных скоб Рисунок 2-2
После того, как Вы прикрепили к коммутатору крепёжные скобы, используйте 3.
подходящие шурупы (не поставляются вместе с коммутатором), чтобы
закрепить скобы к стойке, как указано на рисунке.
Установка
