Управляемый коммутатор 2 уровня
Защита от молний
Выравнивание потенциалов
3.3
Выравнивание потенциалов – это практика намеренного электрического
соединения всех заземляемых систем в один контур заземления, либо
соединение всех действующих контуров заземления через закопанную в грунт
или вынесенную на поверхность металлическую конструкцию в целях создания
системы уравнивания потенциалов. При ударе молнии высокое напряжение,
создаваемое разрядом тока во всех системах, будет также присутствовать
в кабелях заземления, и поскольку все кабели заземления будут обладать
одинаковым электрическим потенциалом, они тем самым устранят электрический
разряд, возникающий между системами.

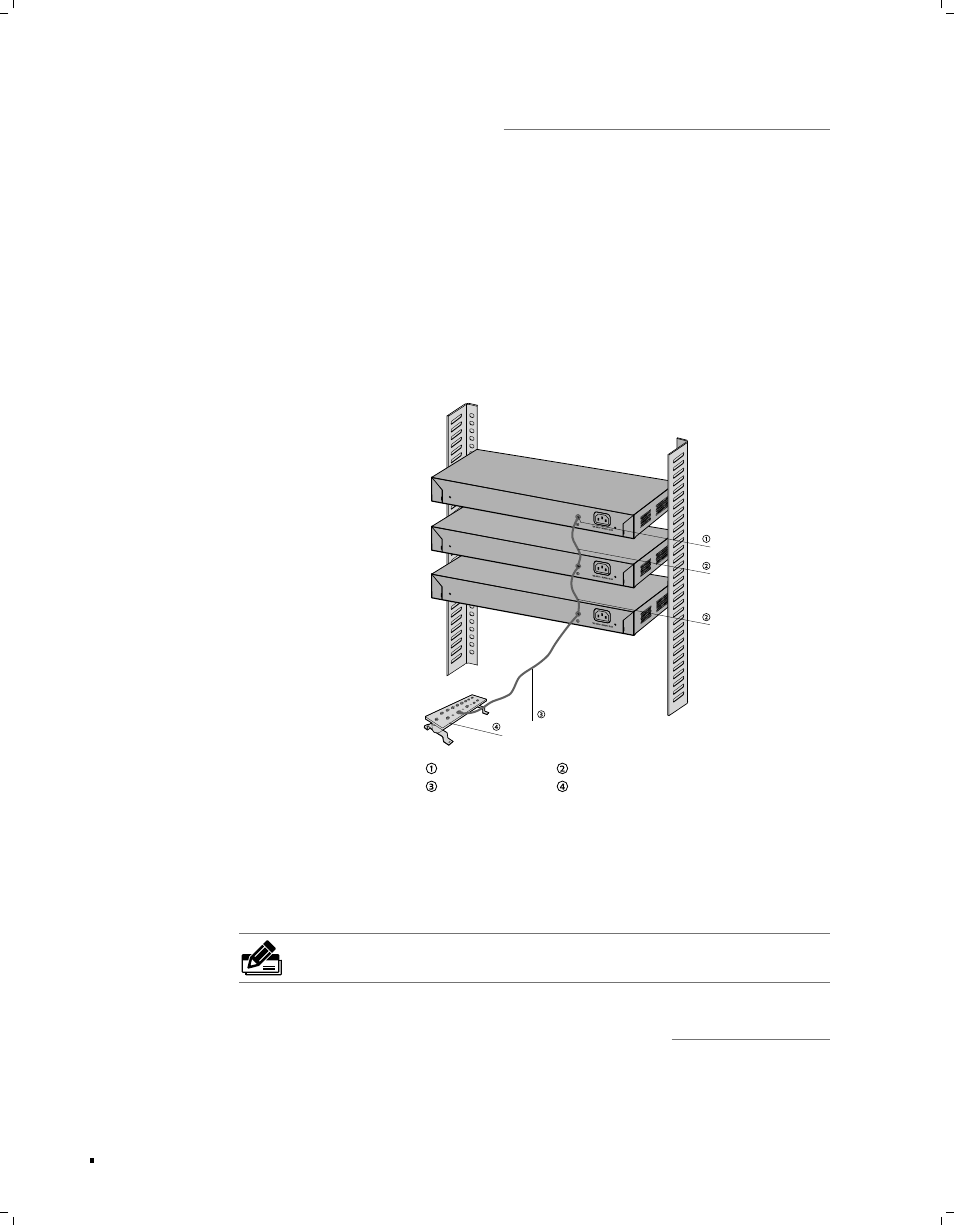

На рисунке ниже показано, как осуществляется выравнивание потенциалов в
сети.
Вывод заземления
Кабель выравнивания
Шина заземления
Кабель заземления
Выравнивание потенциалов
Рисунок 3-3
При выравнивании потенциалов примите во внимание, что необходимо
использовать обёрнутый медный кабель сечением, по меньшей мере, 6 мм
2
.
Лучше всего использовать короткий кабель. Для создания области с выравненным
потенциалом используйте шину заземления.
Примечание: Молниезащитный разрядник для электросети не поставляется с
нашим устройством. При необходимости вы можете приобрести его отдельно.
Использование молниезащитного разрядника
3.4
Молниезащитные разрядники для телекоммуникационной и электросети
используются для защиты от ударов молнии.
