Заземление через блок питания – Инструкция по эксплуатации TP-Link TL-SL1351 V1.3

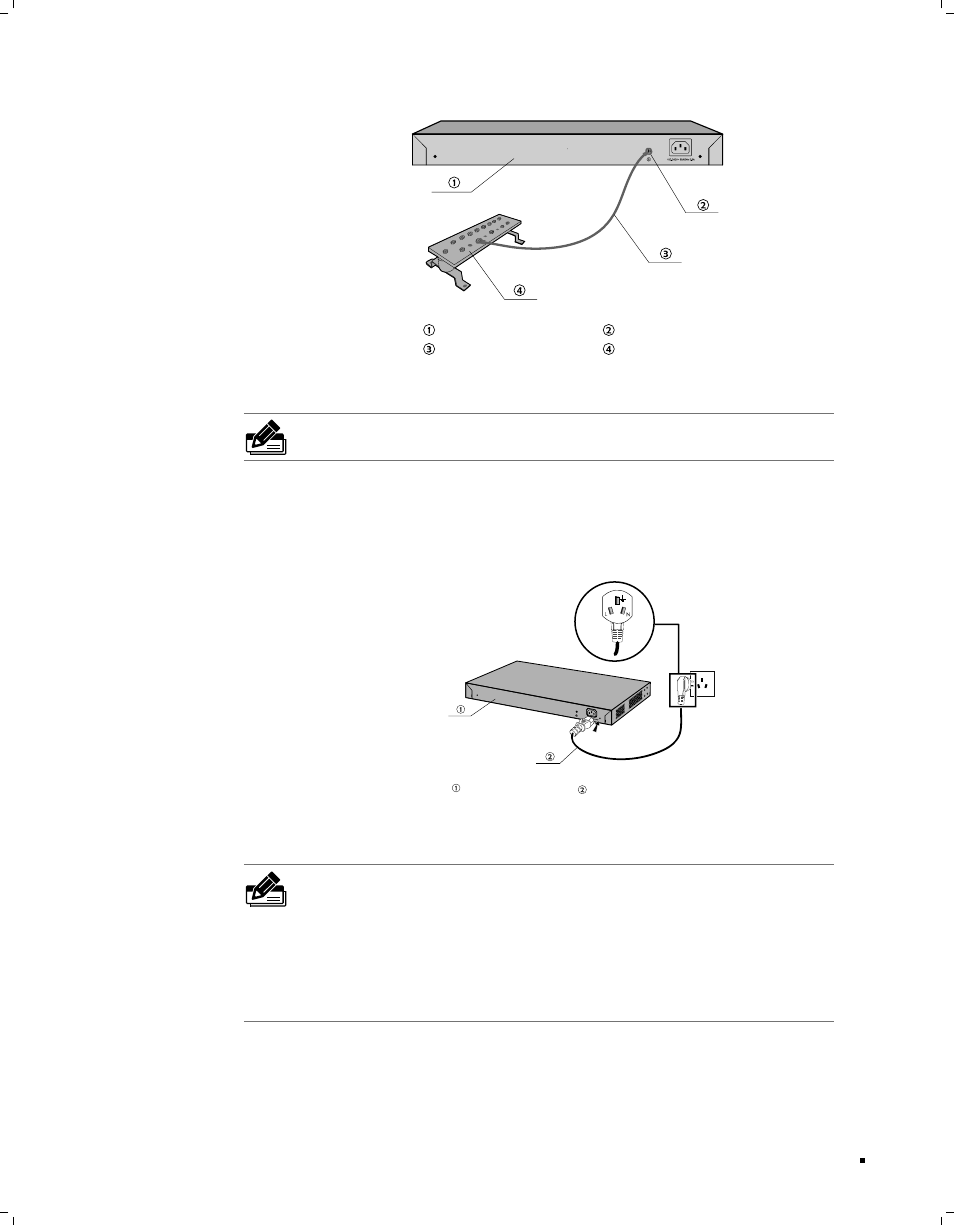

Страница 17
12
Управляемый коммутатор 2 уровня
Коммутатор (Задняя панель)
Кабель заземления
Вывод заземления
Шина заземления
Подключение к шине заземления
Рисунок 3-1
Примечание: Шина заземления не поставляется с нашим устройством. При
необходимости вы можете приобрести их отдельно.
Заземление через блок питания
■
Если устройство установлено в обыкновенных условиях, оно может быть заземлено
через кабель заземления вашего источника питания, как указано на изображении
ниже.
Коммутатор (задняя панель)
Кабель питания переменного тока
(с кабелем PE)
Заземление
Рисунок 3-2
Примечание:
На изображении указан общий принцип заземления. На изображении указана
■
лишь общая схема подключения. Штепсельная вилка, которая входит в комплект
поставки, будет соответствовать электророзетке, используемой в Вашей стране,
поэтому она может отличаться от указанной на изображении.
Если вы собираетесь заземлить устройство через кабель питания, убедитесь,
■
что электрическая розетка также обладает заземлением (в электропроводке
должен присутствовать отдельный провод заземления).
Защита от молний
