Управляемый коммутатор 2 уровня
Подключение Глава 4
Порт Ethernet 4.1

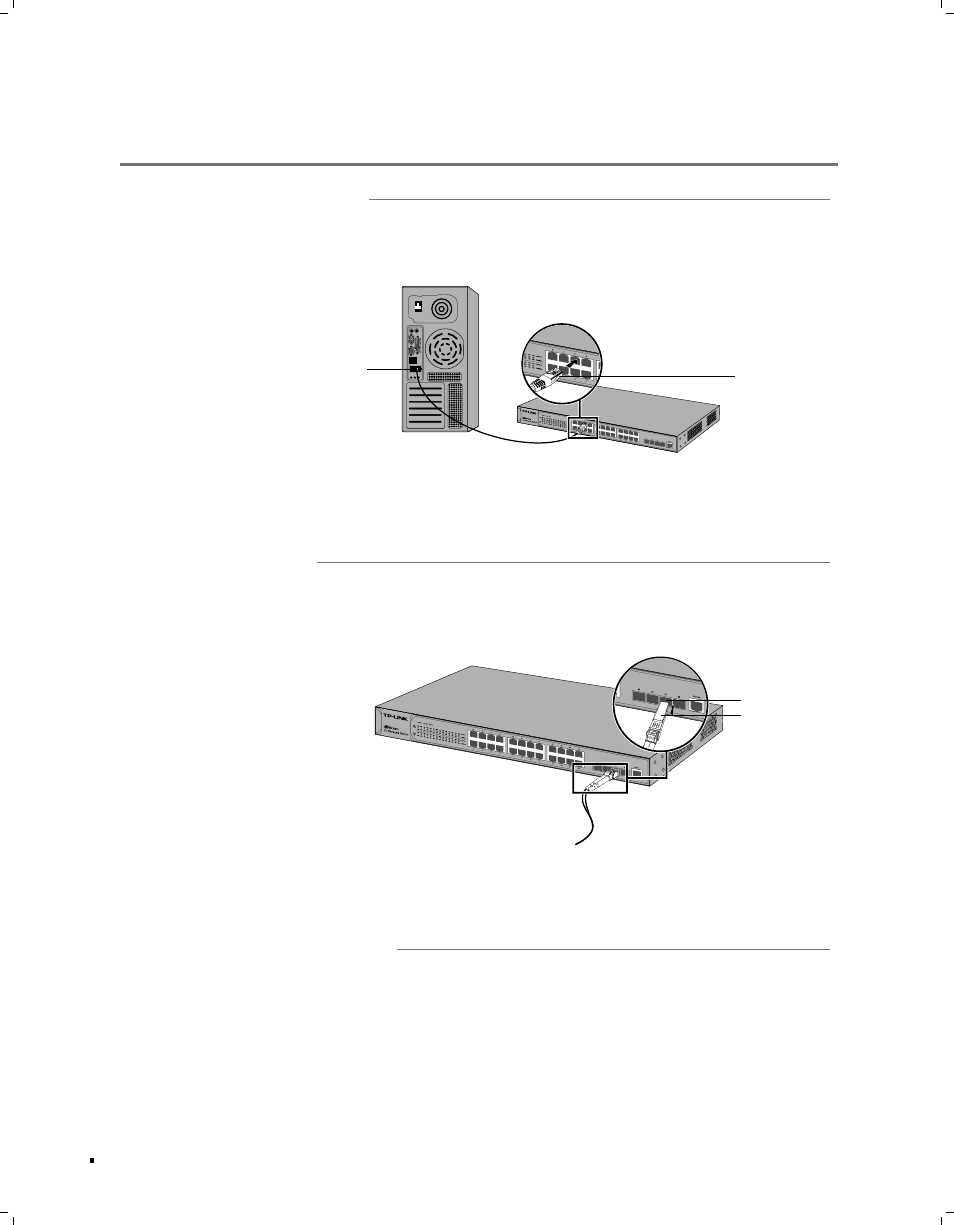

Соедините Ethernet-порт коммутатора с сетевым устройством по кабелю RJ45, как
указано на рисунке.
TL-SG5428
Кабель RJ45
Порт RJ45
Подключение к порту (разъём RJ45) Рисунок 4-1
Порт SFP 4.2
В том случае, если в SFP-разъем коммутатора установлен SFP-модуль
(приобретается отдельно), обладающий активным соединением, то объединённый
с ним порт RJ45 будет отключён и не может быть использован.
TL-SG5428
SFP разъем
SFP модуль
Подключение SFP модуля Рисунок 4-2
Консольный порт 4.3
Интерфейс командной строки (Command Line Interface – CLI) позволяет Вам
управлять коммутатором. Вы можете запустить интерфейс командной строки
после подключения компьютеров или терминалов к консольному порту
коммутатора с помощью кабеля, идущего в комплекте.
Подключите консольный порт устройства к компьютеру по консольному кабелю,
как указано на изображении ниже.
Подключение
