9

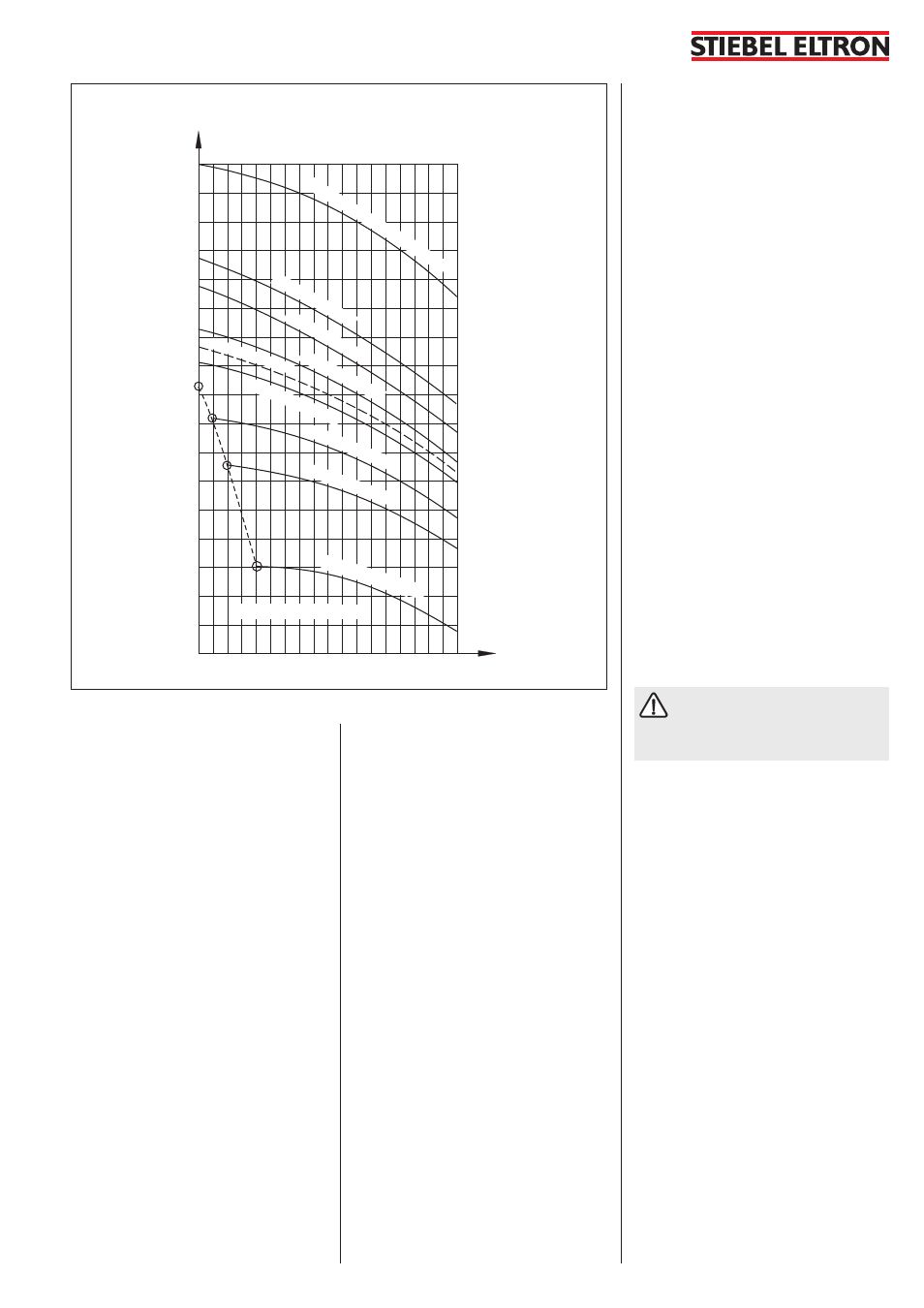

Рис. 10
Общая потеря давления системы
складывается из потерь давления
теплового насоса, соединительных
трубопроводов и WPKI 5.
1.6.4.4 Циркуляционный насос
(циркуляционный насос системы
отопления)
Если же промежуточный резервуар
(накопитель) не используется,
параметры рециркуляционного насоса
нагревательного контура рассчитываются
на основании данных о потерях давления
компрессора. Номинальный объемный
расход теплового насоса (см. таблицу
ниже) обеспечивается посредством
использования перепускного клапана в
любом режиме работы системы отопления.
1.6.4.5 Второй внешний генератор тепла
В бивалентных системах отопления
тепловой насос должен быть включен в
обратную магистраль второго генератора
тепла (например, работающего на жидком
топливе котла).
Высокая температура сетевой воды:
В бивалентных системах отопления
температура проходящей через тепловой
насос обратной воды, поступающей из
второго генератора тепла, может достигать
непосредственно после отключения
генератора 60°C. Не ранее чем через
10 мин. после выключения температура
может достигать 70°C.
1.6.4.6 Тепломеры
При установке тепломеров на
стороне подогрева следует учитывать
дополнительную потерю давления.
Грязеуловители в тепломерах
быстро засоряются находящимися в
нагревательном контуре частицами
грязи, что приводит к увеличению потери
давления.
1.6.4.7 Кислородная диффузия
Если используются напольные
отопительные системы не из
противодиффузных пластиковых труб
или открытые отопительные устройства,
то применение стальных радиаторов,
стальных труб или накопительных
резервуаров ведет к появлению коррозии
на стальных частях из-за проникновения
кислорода.
Продукты коррозии, например, ржавчина,
могут оседать в конденсаторе и ведут к
сужению просвета и потере мощности
теплового насоса, или к выключению
теплового насоса при срабатывании реле
высокого давления.
Поэтому следует избегать использования
открытых отопительных устройств
g/cm
1,130
1,120
1,110
1,100
1,090
1,080
1,070
1,060
1,050
1,040
1,030
1,020
1,010
1,000
0,990
0,980
O
= Frostsicherheit
–20 –10
0
10 20 30
°C
40 50 60 70
0 VOL-% = W
asser
40 VOL-% = (-25°C)
37 VOL-% = (-23°C)
28 VOL-% = (-15°C)
20 VOL-% = (-10°C)
44 VOL-% = (-30°C)
52 VOL-% = (-40°C)
60 VOL-% = (-50°C)
100 VOL-% = Ethylenglykol
R
3
26_03_01_0092
Концентрация рассола
плотность ρ смеси воды и этиленгликоля
различной концентрации
и установок из стальных труб в
комплексе с пластмассовыми трубами
систем панельного отопления в
полу, если последние не отличаются
противодиффузными свойствами.
1.6.4.8 Образование накипи
Для масштабов образования накипи
в устройствах с подогревом воды
решающими являются качество воды,
условия эксплуатации и емкость. Для
предотвращения повреждений клапанов,
теплообменников и нагревательных
патронов необходимо проверять и
оценивать качество воды в соответствии с
VDI 2035.
Примечание: Сведений о диапазоне
жесткости в соответствии с правилами
моющих средств недостаточно. Для
образования накипи решающее значение
имеет концентрация гидрокарбоната
кальция; соответствующие данные
можно запросить у предприятия по
водоснабжению.
1.7 Подключение к
электрической сети
Электрическое подключение должно
быть зарегистрировано в компетентной
организации по энергоснабжению.
Работы по подключению должны
проводиться только квалифицированным
специалистом в соответствии с данным
руководством!
Перед началом работ
отключите устройство от сети,
воспользовавшись выключателем в
распределительной коробке.
Обратите внимание на нормы VDE 0100
и предписания местного поставщика
электроэнергии (EVU).
Насос WPF M(S) должен иметь
возможность отключения от сети
посредством дополнительного устройства
с изоляционным расстоянием не менее
3 мм. При этом могут устанавливаться
контакторы, силовые выключатели,
предохранители и т. п., которые должны
размещаться со стороны установки.
Клеммы подключения можно обнаружить
в распределительной коробке (рис. 11)
насоса WPF, сняв переднюю крышку
(рис. 5). Чтобы осуществить электрическое
подключение, необходимо демонтировать
крышку (рис. 5). В распределительной
коробке находятся следующие разъемы:
– системы энергоснабжения управления
теплового насоса IWS
– системы энергоснабжения компрессора
– шины
Обратите внимание на правильность
подключения контактов High (высокое
напряжение), Low (низкое напряжение)
и Ground ("земля").
О = морозостойкость
0 об. % =
вода
100 о
б. %
= эт
илен
глико
ль
