8
Общий объем соответствует
необходимому количеству рассола,
состоящего из 33 объемных процентов
неразбавленного этиленгликоля и 67
объемных процентов воды.
Соотношение компонентов смеси
1 часть неразбавленного этиленгликоля с
2 частями воды (макс. содержание
хлорида в воде 300 промилле) смешать и
только тогда залить в установку.
Контроль концентрации рассола:
Определить плотность смеси
этиленгликоля с водой (например,
ареометром). Реальную концентрацию
можно рассчитать из диаграммы (рис. 10),
определив предварительно плотность и
температуру
Заданные рабочие характеристики
относятся к этиленгликолю.
При использовании пропиленгликоля
приводимые рабочие характеристики
слегка отличаются (см. "Технические
характеристики").
С целью предотвращения передачи шума
контур теплоносителя должен быть
подключен к тепловому насосу через
гибкий напорный рукав. № для заказа см.
на стр. 2 (принадлежности, поставляемые
по специальному заказу).
1.6.3.3 Контроль объемного расхода
(осуществлять при первом введении в
эксплуатацию теплового насоса)
Измерить температуру подачи и
рециркуляции со стороны источника
тепла. Кроме того, рассчитать разность
температур обеих измеряемых величин на
соединительных трубах теплового насоса,
под теплоизоляцией. Диаграмма (рис.
9) отображает перепад температур при
номинальном объемном расходе.
В 12 параметре (источник) блока
управления WPM II в должен быть
указан "Этиленгликоль", в противном
случае при температуре ниже
7°C тепловой насос будет отключен
устройством для защиты от замерзания.
Температура теплоносителя на входе
отображается на дисплее блока
управления WPM II в параметрах Info
Temp.
1.6.4 Монтаж
потребляющего тепло устройства
1.6.4.1 Установка потребляющего
тепло устройства (нагревательного
контура) производится в соответствии с
действующими техническими нормами.
Для оборудования системы отопления
в соответствии с требованиями по
безопасности необходимо следовать
DIN 4751, стр. 2.
Перед подключением к тепловому насосу
систему отопления следует проверить на
герметичность, основательно промыть,
заполнить и тщательно выкачать воздух.
При заполнении установки горячей водой,
следует обращать внимание на VDI 2035,
стр. 1. В частности это означает, что
 в период эксплуатации установки общая
сумма наполняющей и подпиточной
воды не должна превышать три
номинальных объемных расхода
установки отопления,
 сумма окиси и гидроокиси
щёлочноземельных металлов должна
быть < 3.0 моль/м³,
 общая жёсткость воды должна
быть < 16,8° d и
 если вышеперечисленные требования
не соблюдаются, то воду необходимо
смягчить.
Если удельный объем установки
> 20 л/кВт теплопроизводительности
(например, в установках с промежуточным
резервуаром), то воду системы отопления
следует смягчить.
Следует проверить правильность
подсоединения подающей и обратной
линии подключения (рис. 3 и 9).
Для снижения шума от подачи воды
необходимы гибкие напорные
рукава (№ для заказа см. в разделе
"Принадлежности, поставляемые по
специальному заказу").
Теплоизоляция должна соответствовать
положениям по системам отопления.
1.6.4.2 Промежуточный резервуар
Для обеспечения бесперебойной
работы теплового насоса рекомендуется
использовать промежуточный резервуар.
Промежуточный резервуар служит для
гидравлического отсоединения объёмного
потока в контуре теплового насоса и
нагревательном контуре.
Если в нагревательном контуре объемный
поток ограничивается при помощи
термостатического клапана, то в контуре
теплового насоса объемный поток
остается неизменным.
1.6.4.3 Циркуляционный насос
(нагнетательный насос резервуара)
При использовании промежуточного
резервуара SBP 200 и компактной
установке теплового насоса WPKI 5
рециркуляционный насос подбирается
и монтируется согласно инструкции по
монтажу насоса WPKI 5.
Перепады давлений и номинальные объемные расходы
Тип теплового насоса WPF..M 10 13 16
Номинальный объемный расход м³/ч 1,1 1,2 1,5
Перепад давления теплового насоса
при номинальном объемном расходе
гПа 58 62 40
Перепад давления компактной установки WPKI 5
при номинальном объемном расходе
гПа 32 34 40
Перепад давлений в соединительной линии 35x1,5
при номинальном объемном расходе
гПа/м 0,9*) 1,0*) 1,3*)
*) Значения действительны для прямых магистралей.
При расчетах учитывайте изгибы, вентили, тепломеры и т. д.
C26_03_01_0143

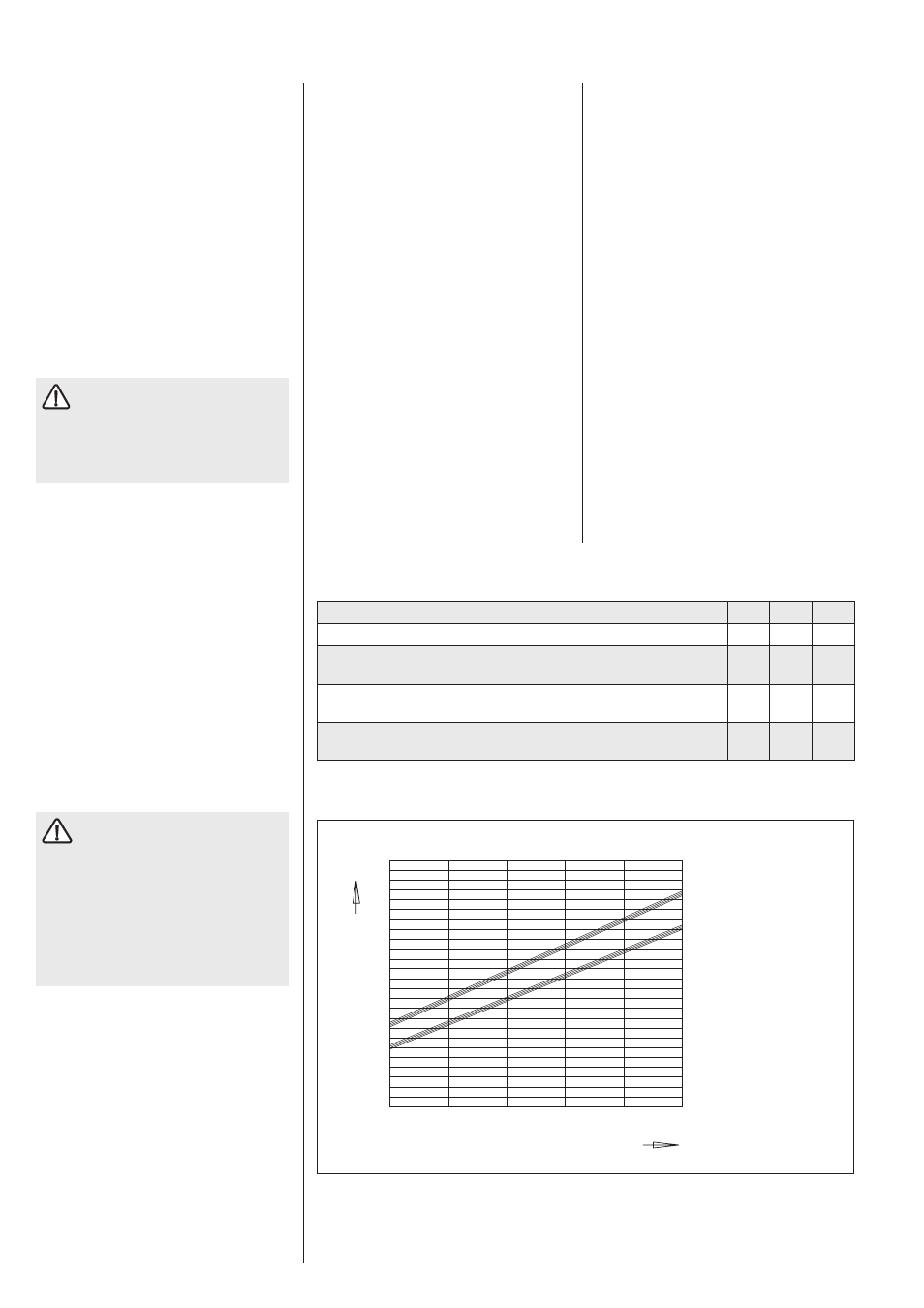

Рис. 9
1
2
3
4
5
6
-5 0 5 10 15 20
Quelleneintrittstemperatur [°C]
Te
m
pe
ra
tu
rd
iffe
re
nz
[K
]
Sole - HV 35°C
Sole - HV 50°C
Перепад температур при номинальном объемном расходе
ра
зность
т
емпера
ту
ры
[K]
входная температура источника °C
Рассол = HV 35°C
Рассол = HV 50°C
