1.6 Установка
1.6.1 Транспортировка
В целях предохранения прибора от
повреждений, упаковку необходимо
транспортировать горизонтально.
Хранение и транспортировка устройства
при температуре ниже -20°C и выше +50°C
недопустимы.
1.6.2 Установка
1. Прибор снять с палеты и установить.
2. Выкрутить восемь болтов на цоколе
прибора (рис. 5) и поставить корпус на
пол.
Корпус устанавливается на пол
отдельно от плиты холодильного
агрегата! Т. е. повторно фиксировать восемь
болтов на цоколе прибора нельзя.
Проверка условий по месту
установки.
Тепловой насос WPF...M предназначен
для установки в сухих помещениях.
Помимо этого помещение, в котором
устанавливается устройство WPF...M?
должно соответствовать следующим
условиям:

Незамерзающее.
 Прочный пол (вес WPF..M около 145 кг).
 Горизонтальное, ровное и прочное
основание, т. к. ножки теплового насоса
не регулируются.

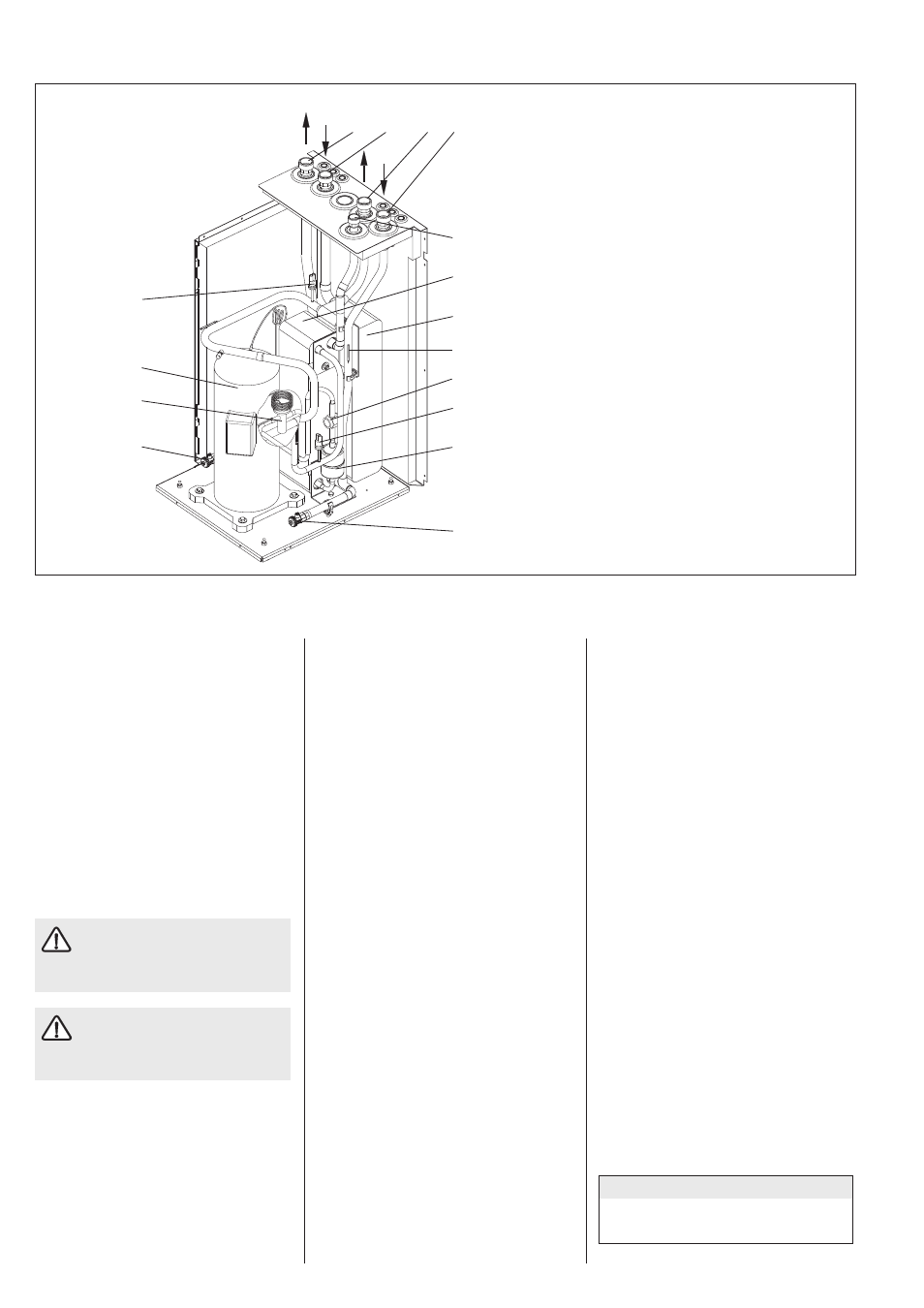

Строение устройства 1 2 3 4
5
6
7
9
12
8
10
13
16
15
14
1 Выход рассола
2 Вход рассола
3 Подающая линия отопления
4 Обратная линия отопления
5 Разъем для подключения группы
безопасности (находится в
дополнительной упаковке)
6 Конденсатор
7 Испаритель
8 Погружная трубка для датчика
обратной линии
9 Смотровое окно
10 Реле высокого давления
11 Сушилка фильтра
12 Кран для наполнения и слива
(отопление)
13 Кран для наполнения и слива
(рассол)
14 Расширительный клапан
15 Компрессор
16 Реле низкого давления
WPF 10 M
WPF 13 M
WPF 16 M
Рис. 3
11
 При наличии бесшовного пола на
изолирующем основании для тихой
работы теплового насоса необходимо
сделать в полу, вокруг места установки
теплового насоса канавку, изолирующую
от ударного шума (рис. 8).
 Помещение должно быть защищено от
проникновения пыли, газа или паров во
избежание взрыва.
 Площадь основания помещения для
установки должна составлять 3 м², при
этом
объем не должен быть меньше 6 м³.
 При установке WPF..M в котельной
вместе с другими отопительными
приборами убедитесь в том, что это не
повлияет на их работу.
1 .6.3 Установка теплообменника
системы WPF..M с рассолом в качестве
источника тепла
Установка теплообменника солевого/
водяного теплового насоса выполняется в
соответствии с проектной документацией
Stiebel Eltron.
Используемые типы рассола:
– этиленгликоль
– пропиленгликоль
– жидкость теплоносителя как концентрат
№ для заказа: 161696
– жидкость теплоносителя как готовая
смесь
№ для заказа: 185472
При использовании жидкого теплоносителя
(№ заказа: 185472), теплообменник можно
не герметизировать при помощи пеньки.
1.6.3.1 Циркуляционный насос и
требуемый объемный расход
Для подачи рассола используют
циркуляционный насос с залитой
обмоткой, чтобы избежать короткого
замыкания на массу из-за конденсата в
электрической части насоса (исполнение
для холодной воды).
Циркуляционный насос настраивается
в соответствии со специфическими
характеристиками, т. е. при этом
учитывается номинальный объемный
расход и потеря давления
(см. "Технические характеристики" стр. 3).
При любой возможной температуре
рассола следует обеспечить достаточный
объемный расход, т. е.:
– Номинальный объемный расход при
температуре рассола 0°C, допустимое
отклонение +10%.
1.6.3.2 Подключение и заполнение
рассолом
До подключения теплового насоса
необходимо проверить контур источника
тепла на герметичность и основательно
промыть его.
Необходимо определить объем контура
источника тепла. Объем рассола в
тепловом насосе можно вывести по
следующей таблице.
Тепловой насос Объем рассола
WPF 10/13 M 7,06 л
WPF 16 M 7,73 л
