1.12 Действия при обнаружении неполадок
Проверка настроек IWS

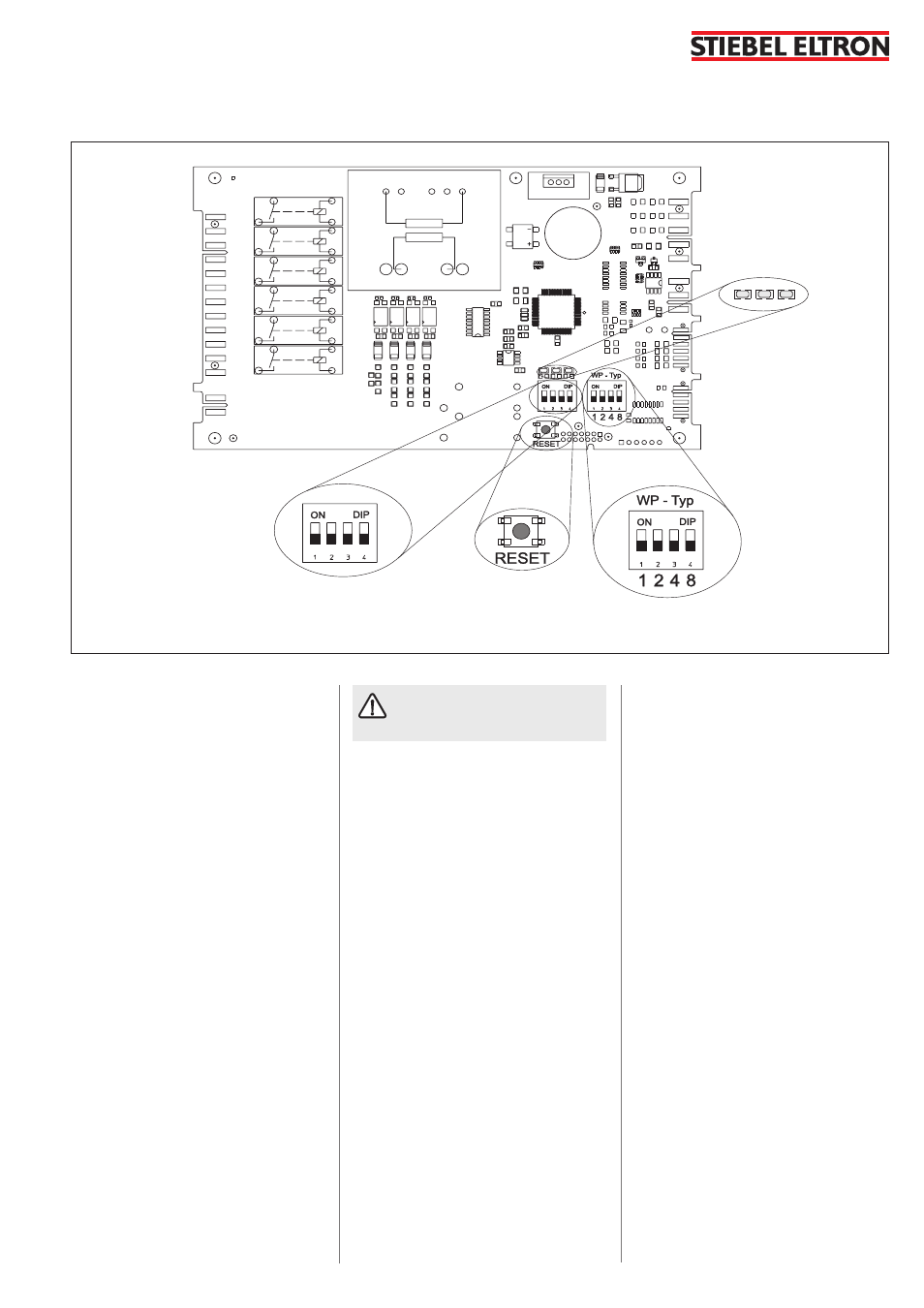

Рис. 14
Светодиоды
Ползунковый переключатель (тип WP)
C26_03_01_0661
Ползунковый
переключатель (S1)
Кнопка сброса
Ползунковый переключатель (S1)
Переключатели 1 и 2 не функционируют
при использовании насоса WPF...M.
Положение переключателя 3
Переключатель в положении ON: СЕРВИС
Соответствующий компрессор
(определяется положением ползункового
переключателя (тип WP)) включается с
секундной задержкой.
Положение переключателя 4
Переключатель в положении ON:
Автономный режим работы
При выходе из строя блока управления
теплового насоса WPM II насос может
эксплуатироваться в автономном режиме.
В данном случае сообщения с WPM II нет.
Управление осуществляется на основании
постоянных заданных значений: насос
включается при 50°C и отключается при
55°C. Для этого на клемму X4/2 подается
напряжение 230 В, а к клеммам датчика
X2/4 и 5 в качестве датчика обратной
воды подключается температурный
датчик TF 6 (№ для заказа см. в разделе
"Принадлежности, поставляемые по
специальному заказу" на стр. 2). Датчик
устанавливается в погружной трубке на
обратную магистраль нагревательного
контура (см. рис. 3) Режим работы
отображается правым зеленым
светодиодом
В режиме автономной работы
перемычка между
X4/1 и 2 должна
быть извлечена.
Светодиоды
Красный светодиод: мигание или
постоянное свечение:
В случае однократного сбоя теплового
насоса светодиод начинает мигать.
При этом происходит отключение
устройства.
Если в течение 2 часов работы отмечается
более 5 сбоев в работе теплового насоса,
красный светодиод включается и горит
постоянно. Устройство отключается на
продолжительное время.
В обоих случаях сбои регистрируются
в списке ошибок WPM II. Через 10 мин.
после устранения неисправности работа
может быть продолжена; светодиод гаснет.
Для сброса сбоя в IWS II необходимо
выбрать Reset WP и перезагрузить IWS
II, нажав кнопку PRG. Внутренний счетчик
при этом будет сброшен на нуль.
Сбои в работе теплового насоса,
отображаемые светодиодом: сбой в
участке высокого / низкого давления,
комплексный сбой, сбой аппаратного
обеспечения IWS II (см. список ошибок).
Зеленый светодиод в центре: Мигает
в процессе инициализации и после
успешного ввода адреса шины горит
постоянно. Связь с WPM II считается
установленной только после этого. Имеет
значение для WPF...M только в процессе
регулирования, поскольку инициализация
как правило осуществляется заводом-
изготовителем.
Зеленый светодиод справа: в режиме
автономной работы горит постоянно.
Кнопка сброса
В случае некорректной инициализации см.
раздел 5.4.1 руководства по эксплуатации
и монтажной инструкции WPM II.
