10
– разрешающего сигнала автономного
режима работы на клемме X4/2. В
данном случае необходимо извлечь
перемычку между X4/1 и X4/2.
IWS (Integrierte Wärmepumpen Steuerung,
интегрированная система управления
тепловым насосом) представляет собой
плату, монтируемую в распределительном
шкафу теплового насоса. IWS переключает
силовые контакты компрессора
и ограничителя пускового тока,
контролирует сигнальные входы сбоев
в напорной части устройства, части с
пониженным давлением и комплексных
неисправностей, здесь также расположено
устройство сопряжения шины с блоком
управления WPM II.
При подключении следует
ориентироваться на инструкции
соответствующих линий.
Проверьте функцию снижения
растягивающего усилия.
Шина:
J-Y (сталь) 2x2x0,8
Обратите внимание на руководство по
эксплуатации блока управления WPM II.
Подключите циркуляционный насос
использующей тепло части системы
согласно электрической схеме либо
плановой документации.
Автономный режим работы
В экстренном случае возможна
эксплуатация теплового насоса без блока
управления (см. стр. 13).
При установке на передней крышке
(как показано на рис. 6) необходимо
монтировать накладку, используя для этого
входящие в комплект поставки винты и
плоские зубчатые шайбы.
Все соединительные трубопроводы, а
также провода датчиков должны быть
проведены через предназначенные для
этой цели отверстия в задней стенке (поз.
6 на рис. 7).
Компрессор имеет строго
определенное направление
вращения. Если компрессор не
вращается, измените направление
вращения, поменяв местами две фазы.
Направление вращения также можно
проконтролировать при помощи красного
диода реле контроля фаз (рис. 11).
Если диод светится – вращающееся
магнитное поле подключено верно.
1.8 Модули
Если система имеет модульное строение,
отдельные тепловые насосы должны быть
подключены через клеммы 1,2,3 шины.
Обратите внимание на правильность
подключения контактов высокого,
низкого напряжения и "земли" как в
блоке управления WPM II, так и в самом
тепловом насосе.
X3 подключение к сети
WP Тепловой насос (компрессор)
L1, L2, L3, PE
X4 Клемма подключения управления
Подключение к сети: L, N, PE
Управляющий вход:
Внеш. устройство управления
Автономный режим работы
X2 Клемма подключения пониженного
напряжения
1 Шина High
(высокое напряжение) H
2 Шина Low
(низкое напряжение) L
3 Шина Ground ("земля")
4 и 5 Температурный датчик
Реле контроля фаз

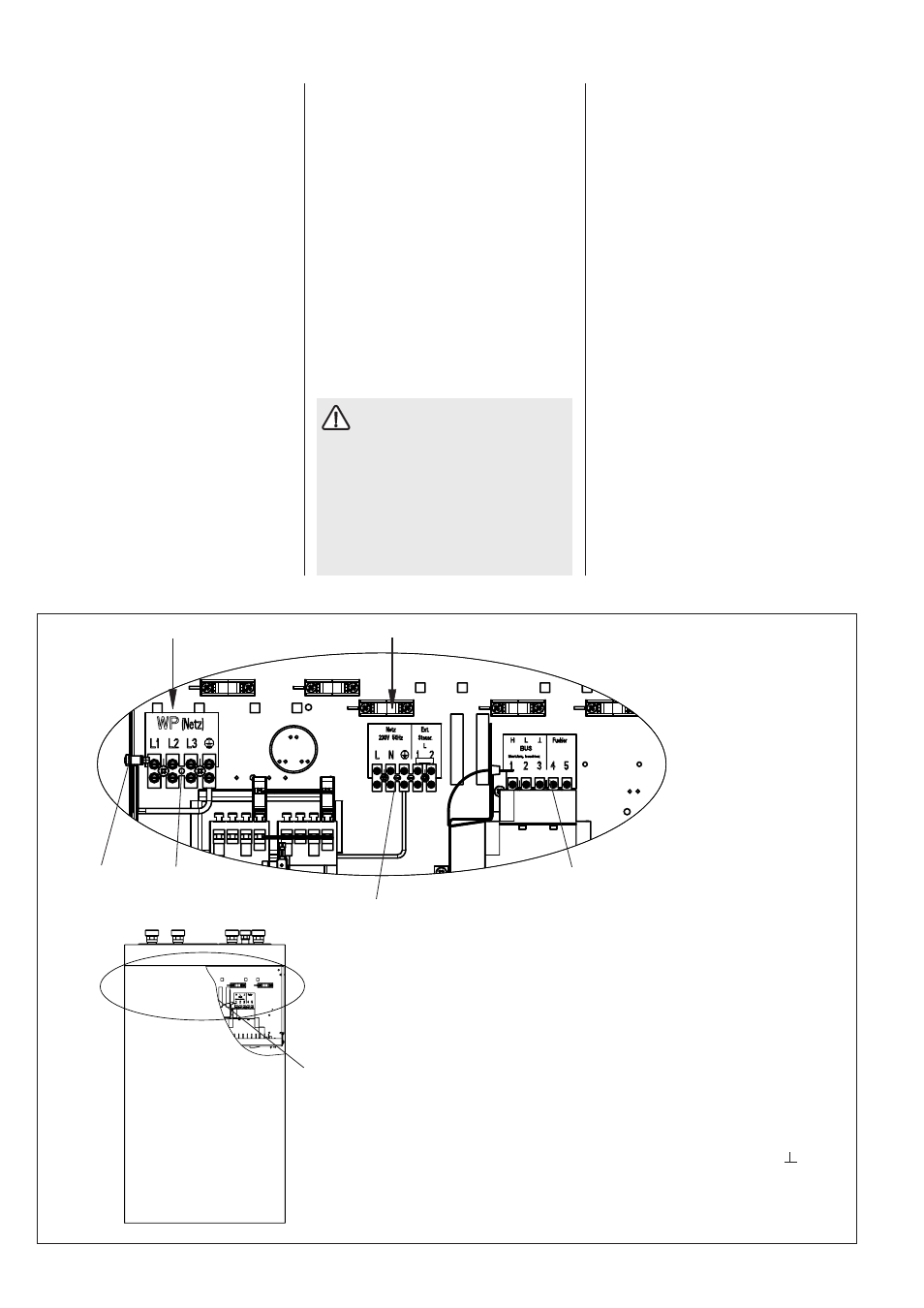

Электрическое подключение WPF...M
Abb. 11
X2
X4
X3 PE
3/PE~400V 50Hz 1/N/PE~230V 50Hz
C26_03_01_0239
