8

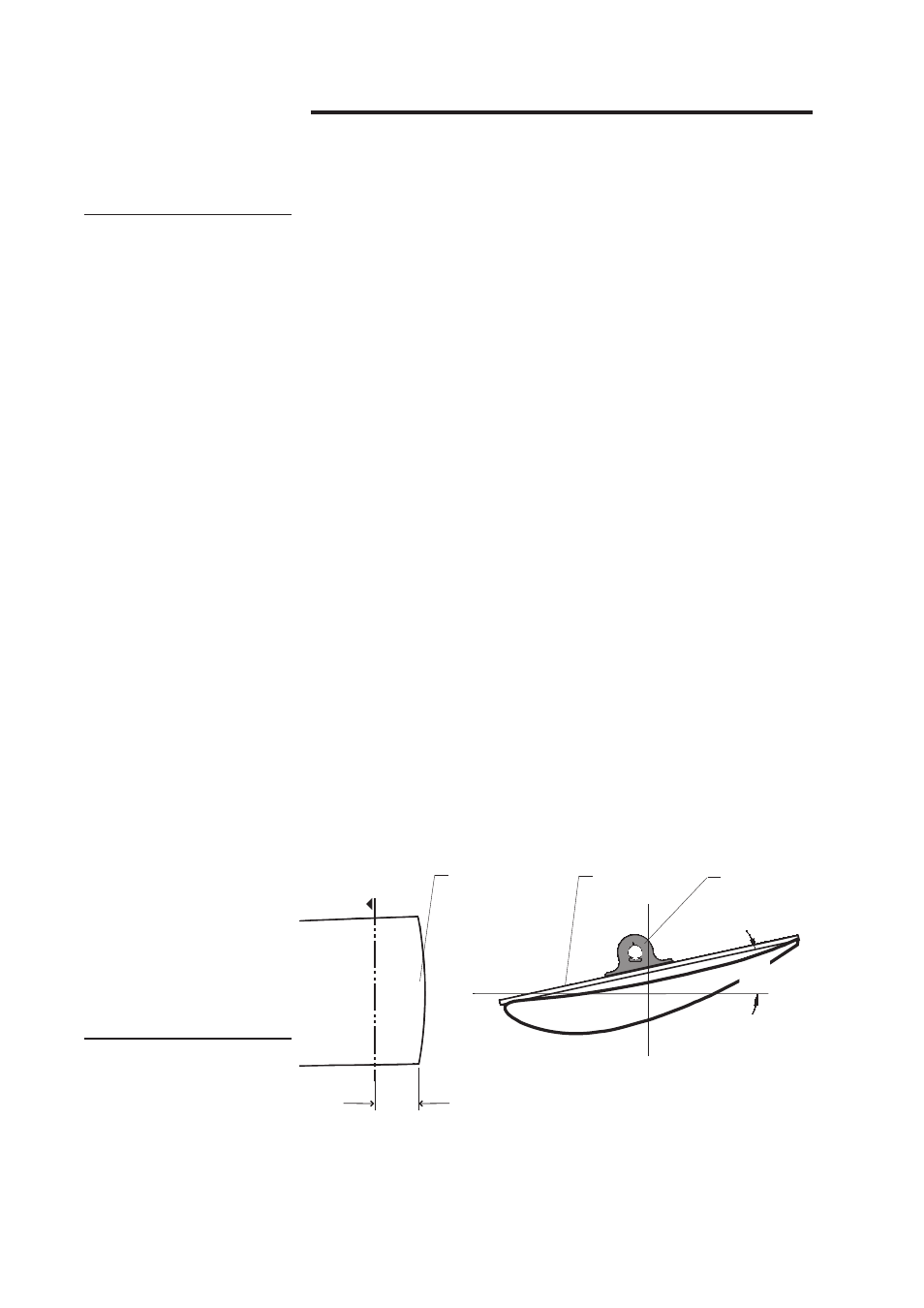

Рис. 6
50
КОНЕЦ
ЛОПАСТИ ПРОВЕРОЧНАЯ
ЛИНЕЙКА
УГЛОМЕР-
ТРАНСПОРТИР
УГОЛ НАКЛОНА
Примечание
Регулировка угла наклона лопасти вентилятора
Номинальный угол наклона является величиной, определенной для
расчетных условий (расход воды, тепловая нагрузка, плотность
воздуха и эффективная мощность двигателя). Номинальный угол
наклона представлен в руководстве (см. стр. 2).
1 – Выберите положение на окружности вентилятора и поворачивайте
каждую лопасть в это место при установке или проверке угла наклона
лопасти. Поддерживайте конец лопасти, чтобы обеспечить единую плоскость
вращения при установке наклона вентилятора. Угол наклона устанавливается
на расстоянии не более 50 мм от конца лопасти путем установки угломера-
транспортира на проверочную линейку с параллельными сторонами,
занимающую всю ширину лопасти, как показано на
рис. 6.
2 – Потяните лопасть наружу, чтобы основание лопасти вошло в контакт
с зажимом лопасти, а затем отрегулируйте угол наклона. См.
рис. 5.
Допустимая погрешность установки угла наклона составляет ± 1/4°.
После установки нужного угла поочередно затяните шестигранные
гайки 3/4" до момента 163 Н м. Еще раз проверьте угол наклона. При
необходимости ослабьте шестигранные гайки и установите угол заново,
чтобы нужный наклон обеспечивался, когда шестигранные гайки
3/4" затянуты до 163 Н м.
3 – Повторите шаг 2 для всех лопастей.
4 – Проверьте вертикальное отклонение траекторий движения концов
лопастей. Допустимое отклонение от базовой плоскости составляет ±25 мм.
Если отклонение конца лопасти превышает допустимое, ослабьте крепеж
3/4" и переместите точку поддержки конца лопасти выше или ниже, чтобы
отрегулировать траекторию конца лопасти. Еще раз проверьте угол наклона
лопасти.
