6

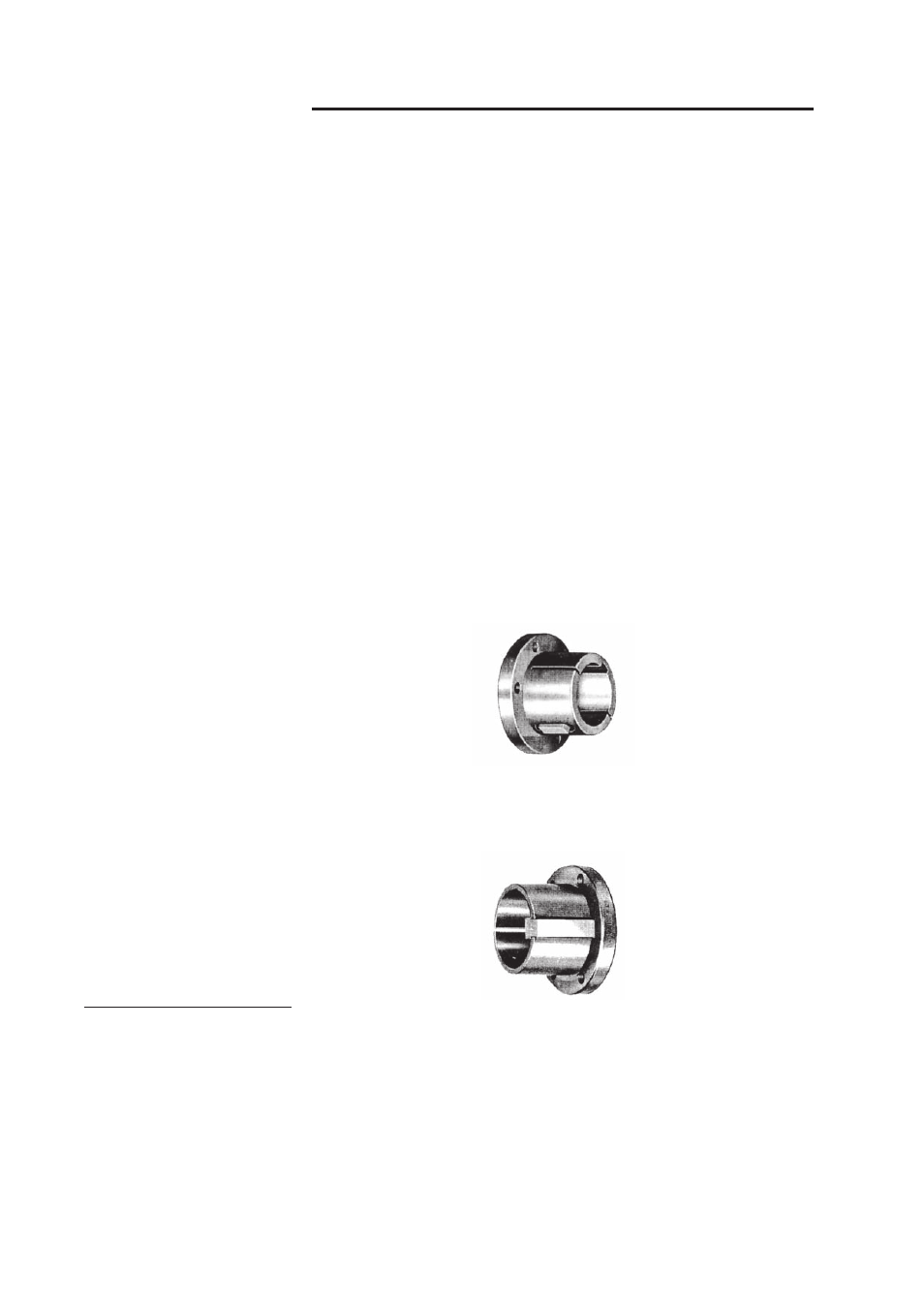

Рис. 4
Установка ступицы вентилятора
Разрезная коническая втулка U1 1-го типа
Разрезная коническая втулка U1 2-го типа
5 – Расположите сборку втулка-ступица над валом вентилятора Geareducer.
Осторожно выровняйте шпоночный паз в отверстии втулки с ранее
установленной шпонкой вала. Если же используется разрезная коническая
втулка 2-го типа, выровняйте общую шпонку ступицы/втулки со шпоночным
пазом вала вентилятора. Опустите сборку на вал. Сборка должна опуститься
на внешний вал на столько, чтобы гарантировать вхождение шпонки вала в
отверстие втулки на всю длину. Возможно, понадобиться немного приоткрыть
клином разрезную коническую втулку, чтобы вал вентилятора смог легче войти
в отверстие втулки. Это можно сделать, вбив клин в щель во фланце втулки.
6 – Последовательно затяните винты с головками из нержавеющей стали с
помощью ключа с ограничением по крутящему моменту до 190 Н м. Когда
момент затяжки винта приблизится к 190 Н м, сделайте еще по крайней мере 2
последовательных поворота, чтобы гарантировать, что все винты с головками
затянуты до нужного момента.
