4
ШПОНКА
СТУПИЦА
ВЕНТИЛЯТОРА
ФИКСИРУЮЩИЕ ПЛАСТИНЫ
УДЕРЖИВАЮЩАЯ
ПЛАСТИНА
УДЕРЖИВАЮЩИЕ
БОЛТЫ

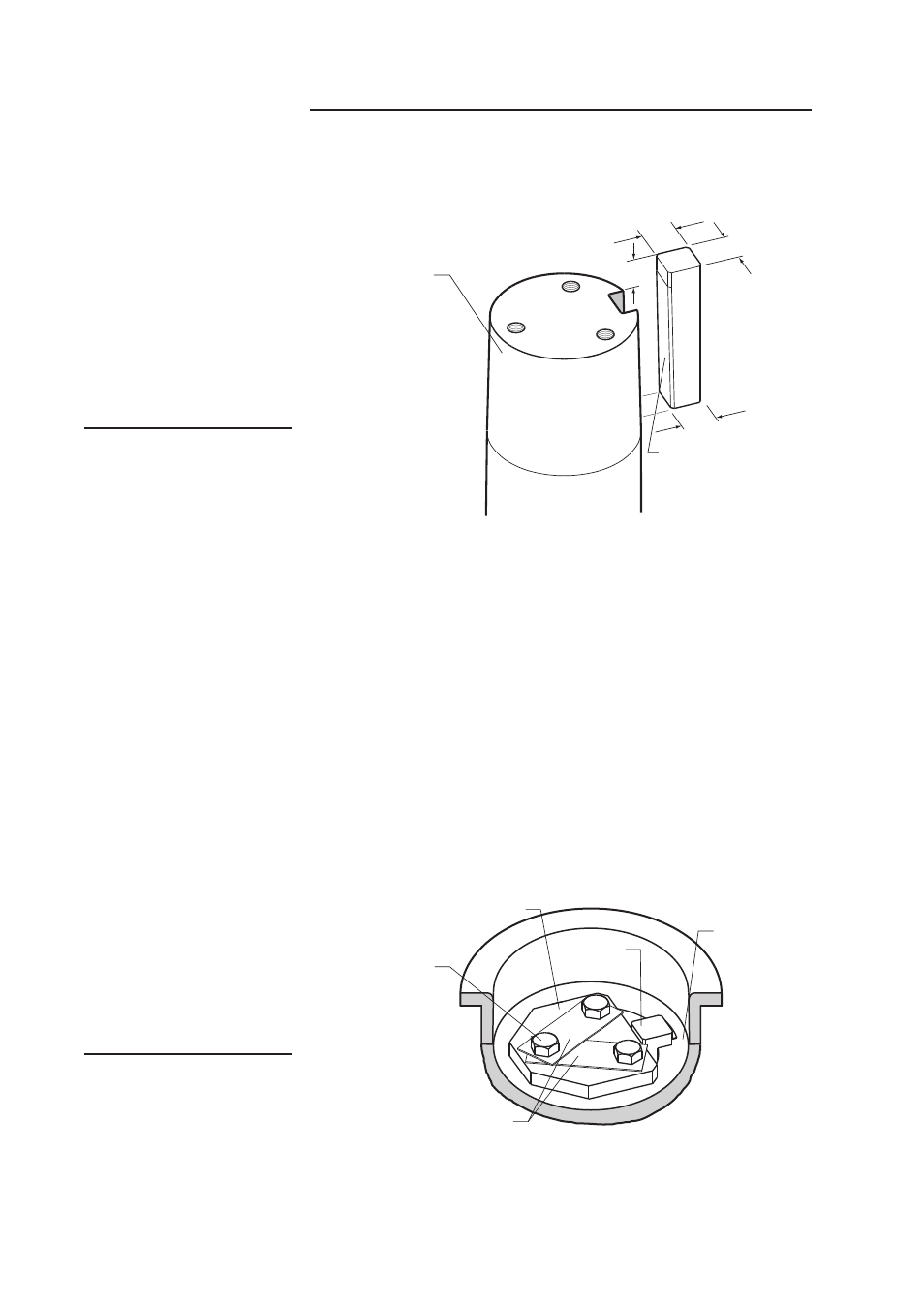

Установка ступицы вентилятора
Рис. 3
Редуктор Geareducer
36 и 38
Рис. 2
Редуктор Geareducer
36 и 38
СКОШЕННАЯ
СТОРОНА
ШПОНКИ
ВАЛ ВЕНТИЛЯТОРА
GEAREDUCER
35
38
38
МИН. 25
3 – Для установки сборки ступицы поднимите ее над валом вентилятора.
Медленно опустите сборку на вал, правильно выровняв шпоночные пазы.
Убедитесь, что шпонка не скользит вниз при установке.
После установки сборки ступицы нижняя часть шпонки должна пройти через
нижнюю часть центральной втулки, а верхняя часть шпонки должна выступать
не менее, чем на 16 мм над верхней частью вала вентилятора. Не вдавливайте
шпонку вниз, пока эти условия не будут выполнены.
4 – На
рис. 3 показан правильный способ установки удерживающей пластины
и крепежа. Удерживающая пластина сконструирована таким образом,
чтобы между ней и шпонкой вала вентилятора существовал зазор, поэтому
при правильной установке удерживающая пластина не будет выступать и
зацепляться за шпонку. Затяните удерживающие болты до 95 Н м, а затем
загните углы фиксирующих пластин, чтобы предотвратить ослабление болтов.
