7

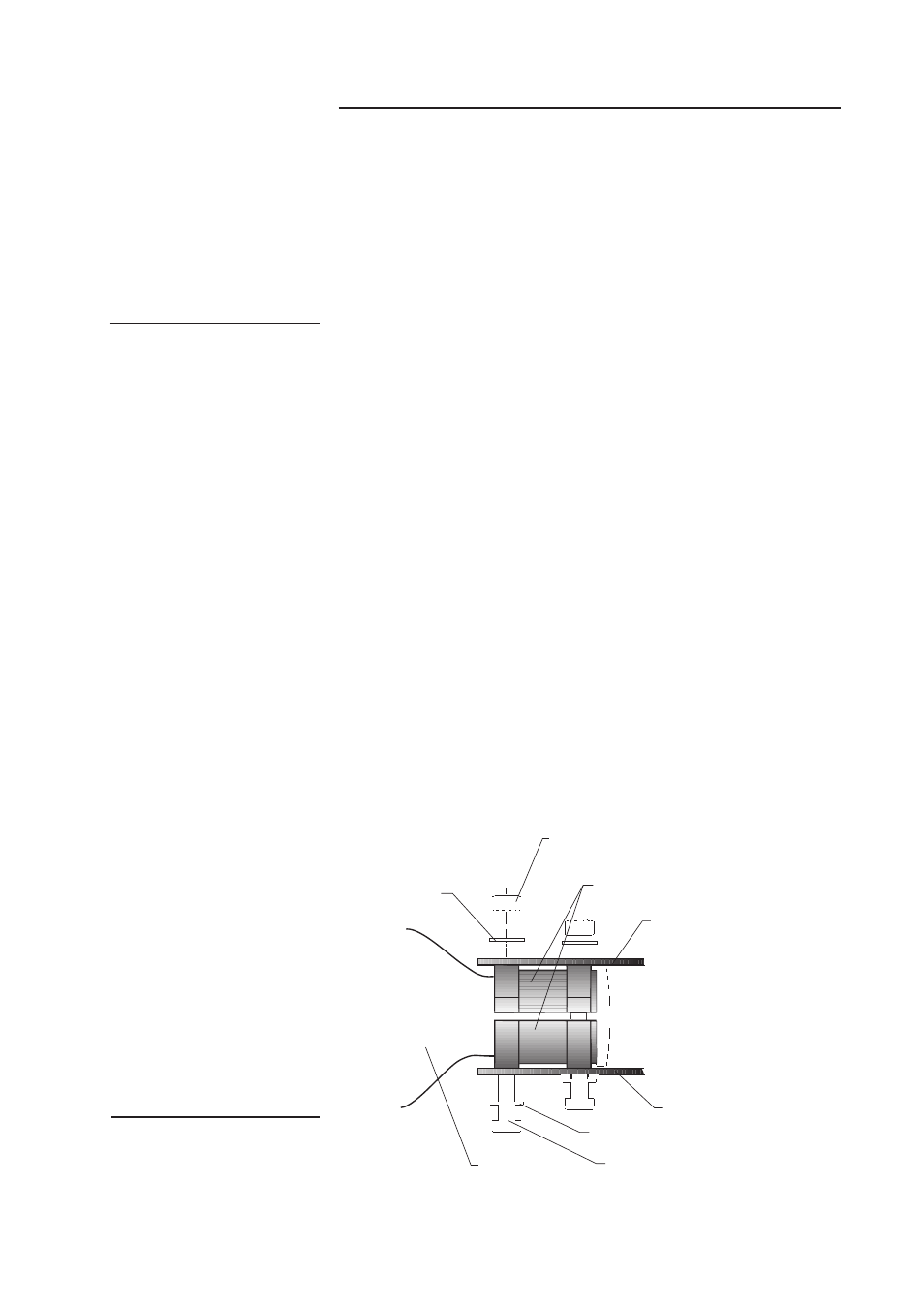

Рис. 5
Примечание
Установка лопасти вентилятора
ЗАЖИМ ЛОПАСТИ
ПЛОСКАЯ ШАЙБА
КРЕПЕЖНЫЙ БОЛТ ВЕНТИЛЯТОР
ЛОПАСТЬ
ПЛАСТИНА СТУПИЦЫ
ПЛАСТИНА СТУПИЦЫ
ПЛОСКАЯ
ШАЙБА
ШЕСТИГРАННАЯ СТОПОРНАЯ ГАЙКА
ИЛИ ШЕСТИГРАННАЯ ГАЙКА СО
СТОПОРНОЙ ШАЙБОЙ
Лопасти вентилятора Marley HP7000 произведены с одинаковыми
моментами массы и зажимами для них, чтобы их вес в неподвижном
состоянии был одинаков. Лопасти и зажимы можно устанавливать
в любом положении, это не повлияет на баланс вентилятора.
На паспортной табличке на хвостовике лопасти написан буквенный код
(напр., “A”, “B” и т.п.) . При установке или замене лопастей используйте
только лопасти с таким же буквенным кодом.
1 – Смажьте резьбу болта 3/4" и шестигранной гайки 3/4" с помощью смазки
для резьбы. Отложите этот крепеж на время.
2 – Снимите один набор зажимов для лопасти со сборки ступицы. Зажимы
лопастей устанавливаются на сборке ступицы на заводе вместе с прокладками
для транспортировки. Выньте и выбросьте эти прокладки. Расположите
зажимы вокруг хвостовика лопасти так, чтобы сторона крепления лопасти
с обработанной поверхностью была обращена к основанию лопасти. См.
рис. 4. Большие нейлоновые кабельные стяжки можно использовать для
фиксации зажимов на лопасти во время установки, чтобы облегчить сборку.
3 – Вставьте лопасть с зажимами вокруг хвостовика так, чтобы вогнутая
сторона лопасти (ВЕРХ) была обращена к стороне высокого давления и
находилась между пластинами сборки ступицы, как показано на
рис. 5 и
рис. 6. Выровняйте относительно вертикальной оси четыре отверстия под
болты в зажимах и пластинах. Установите четыре смазанных болта 3/4", восемь
плоских шайб 3/4", (четыре стопорные шайбы 3/4", если крепеж выполнен из
монели) и четыре шестигранные гайки 3/4", наживив гайки только на три или
четыре витка резьбы, как показано на
рис. 5. Не затягивайте крепежные детали,
пока не будут установлены все лопасти. Лопасть должна свободно вращаться
в зажимах для дальнейшей настройки угла наклона.
4 – Повторяйте процедуру, пока в сборку ступицы не будут установлены все
лопасти, зажимы и крепеж.
