2
№ для заказа _____________________________
Номинальный угол наклона _________________
Конечный угол наклона _____________________
Скорость (об/мин) _________________________
Предусмотренная мощность двигателя, кВт ____
Компоненты вентилятора
300
101
163 Н м
204 Н м
61 Н м
171
102
131
121
122
172
173
174
123
133
140
132
111
200
132
ИДЕНТИФИКАЦИОННЫЙ
НОМЕР СБОРКИ
СТУПИЦЫ
СМ. РИС. 6 ДЛЯ
ПОЛУЧЕНИЯ
ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИИ. ВНЕШНИЙ
РЯД С МОМЕНТОМ 20 Н м
НЕ ТРЕБУЕТСЯ ДЛЯ
СБОРОК СТУПИЦ 52
100 Ступица
101 Центр ступицы
102 Пластина ступицы
110 Комплект – зажим лопасти
111 Зажим лопасти
120 Комплект – крепеж центра ступицы
121 Винт с головкой 5/8"
122 Плоская шайба 5/8"
123 Штырь, 1/2"
130 Комплект – крепеж зажима лопасти
131 Крепежный болт 3/4"
132 Плоская шайба 3/4"
133 Шестигранная стопорная гайка
3/4" или шестигранная гайка
3/4" со стопорной шайбой 3/4"
134 Смазка для резьбы
140 Комплект – крепеж колпака ступицы
141 Крепежный болт 3/8"
142 Плоская шайба 3/8"
143 Стопорная шайба 3/8"
144 Шестигранная гайка 3/8"
145 Шестигранная стопорная
гайка 3/8"
146 Прокладка
150 Комплект – крепеж балансировки
160 Руководство
170 Комплект – элемент жесткости
ступицы
требуется для сборок ступиц 76"
171 Элемент жесткости ступицы
172 Крепежный болт 1/2"
173 Плоская шайба 1/2"
174 Шестигранная стопорная гайка 1/2"
200 Лопасть
300 Колпак ступицы

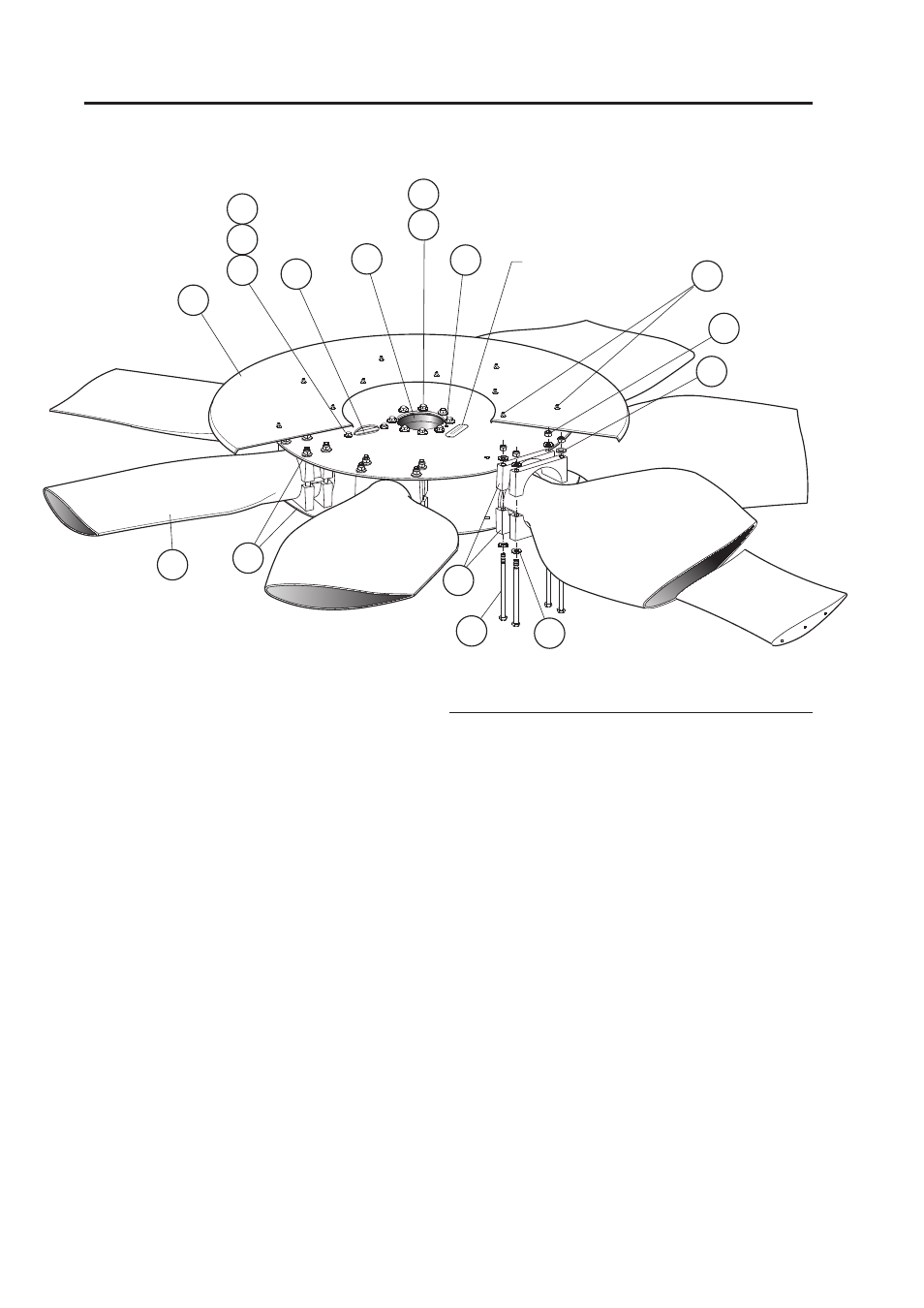

Рис. 1 — типовая сборка вентилятора
вид настоящих компонентов может отличаться
