23

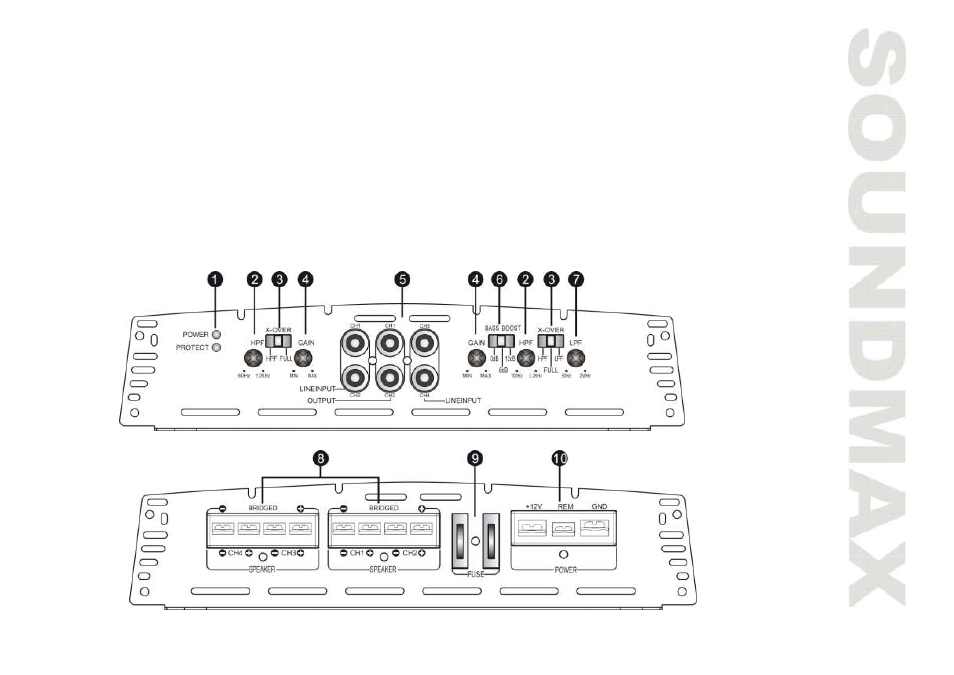

Схема регуляторов и разъёмов

(1) Световой индикатор. При включенном усилителе индикатор горит зеленым цветом. Красный

цвет означает аварийный режим.

(2) Регулятор усиления ВЧ-сигнала от 60 Гц до 1.2 кГц для 1/2 каналов и от 100 Гц до 2.2 кГц для

3/4 каналов

(3) Регулятор чувствительности

(4) Переключатель фильтра частот (HPF/FLAT/LPF)
(5) Низкоуровневый вход (1/2/3/4 каналы)
(6) Регулятор низких частот
(7) Регулятор усиления НЧ-сигнала от 50 Гц до 250 Гц

(8) Разъемы для подключения динамиков
(9) Предохранители
(10) Разъем +12, REM разъем дистанционного управления, GND разъем “заземления”.

















Рис. 5
