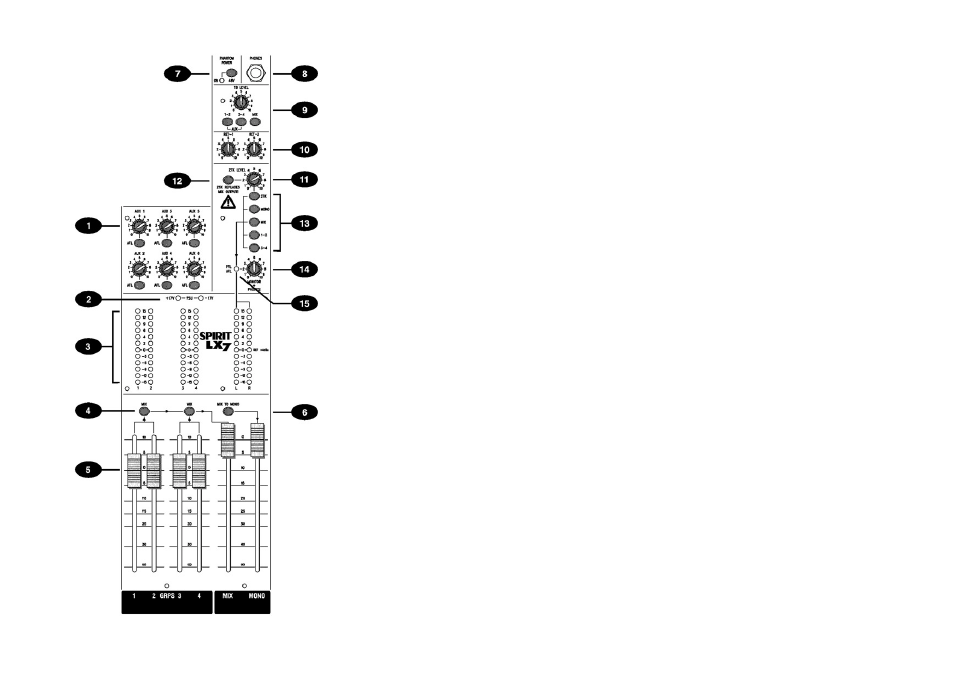

Мастер секция
1 AUX MASTER
Каждый из шести выходов AUX имеет свой мастер регулятор
уровня и соответствующий переключатель AFL.
AUX AFL
Также как и переключатели канала PFL, они позволяют осуще-
ствить предмикшерное прослушивание, так что, нажав на
переключатель AFL, вы сможете просмотреть каждый выход
AUX после регулятора уровня. Эта операция маршрутизирует
выходной сигнал AUX на MONITOR или PHONES, заменяя
любой выбранный существующий сигнал. METERS также вы-
полняет переключение от выбранного источника на отображе-
ние сигнала PFL/AFL. При этом загорается светодиодный
индикатор PFL/AFL, указывая на то, что переключатель PFL или
AFL нажаты. При отпускании переключателя Просмотр возвра-
щается к предыдущему источнику.
2 - Индикаторы питания
Эти светодиодные индикаторы показывают подключение пита-
ния к консоли и нормальную работу внутреннего источника
питания.
3 - Гистограммные измерители
3-х цветный пиковый измеритель BARAGRAPH METERS предус-
мотрен для просмотра четырех выходов Субгрупп и выбранно-
го источника Монитор + Головные телефоны (2TK, Mono, Mix или
Groups). Эти измерители дают Вам постоянное предупреждение
о чрезмерных пиках сигнала, могущих привести к перегрузке.
Для получения наилучшего качества представления, удержи-
вайте уровень сигнала, так , чтобы он постоянно находился на
желтых сегментах измерителя.
Подобным образом, если уровень выхода слишком низкий и с
трудом регистрируется на всех измерителях, то в этом слу-
чае, вы можете получить значительные фоновые шумы. Имей-
те это в виду при установке входного уровня.
При нажатии любой из кнопок PFL или AFL, измерители L&R
автоматически переключаются на отображение выбранного
сигнала PFL/AFL на обоих измерителях в моно режиме.
4 - MIX
Нажмите на переключатель Mix для маршрутизации пост мик-
шерных сигналов Субгруппы в парах на основной Микс. Группы
1 и 3 маршрутизируются на Микс L, Группы 3 и 4 маршрутизиру-
ются на Микс R.
5 - MASTER FADERS (Мастер фейдеры)
MASTER FADERS выполняют установку конечного уровня Суб-
групп и выходов Микса L&R. При правильной установке входно-
го усиления (GAIN), они должны быть близки к отметке «0», что
дает максимальный рабочий ход фейдера для сглаженной
регулировки.
6 - MIX TO MONO (Микс на Моно)
Нажмите на этот переключатель для маршрутизации пост мик-
шерных выходов Mix L/R на Моно шину для создания отдельного
моно микса, который может , к примеру, подаваться на индук-
ционную петлю или центральный кластер. Примечание: При
отсутствии входных каналов, маршрутизируемых на Микс и
Моно, нажатие на этот переключатель будет давать дополни-
тельный эффект, который может вызвать обратную связь.
7. +48V
Для многих профессиональных конденсаторных микрофонов
необходимо фантомное питание, и это питание может быть
подано на все разъемы входов микшера нажатием на пере-
ключатель +48V. При включении фантомного питания загорает-
ся светодиодный индикатор.
Подключайте конденсаторные микрофоны только при
отключенном фантомном питании и осуществляйте пе-
