8

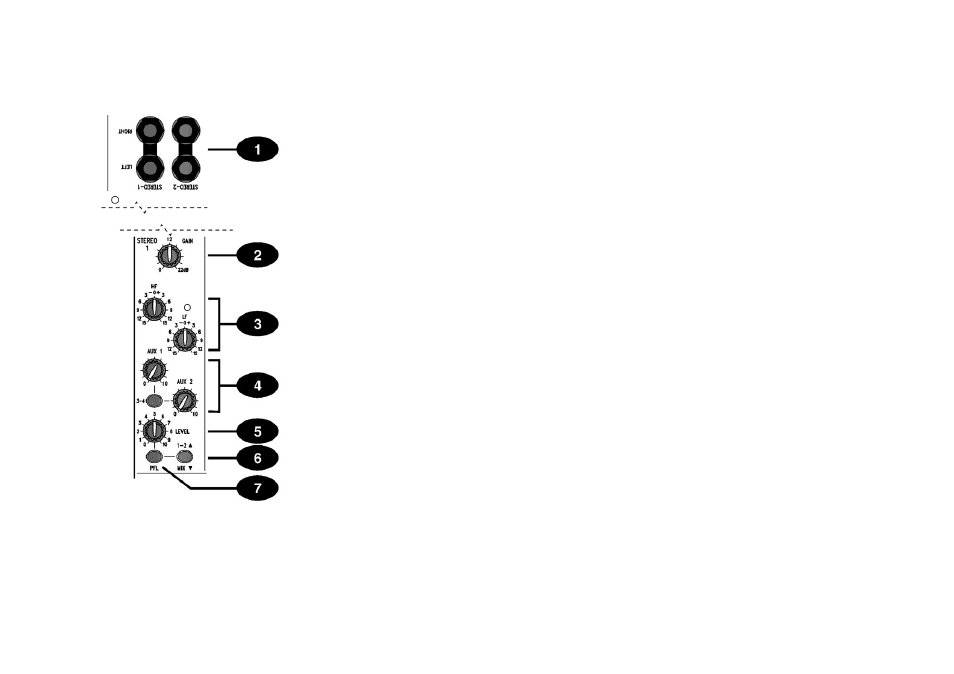

Входной стерео канал
1. INPUT JACKS (Разъемы входа)
Эти высокоимпедансные входы организованы как 3-х полюс-
ные разъемы TRS. Используйте эти входы для таких источ-
ников, как клавиатура, ритм установки, синтезаторы, кассет-
ные устройства или для возврата от обработанных входов.
Данный вход является симметричным, что дает низкий уро-
вень шума и высокое качество для профессионального
оборудования, но вы можете использовать несимметричные
источники, выполнив разводку разъемов, показано, но при
этом желательно использовать как можно более короткий
кабель. Моно источники могут быть использованы при подклю-
чении только к левому разъему.
2 Регулятор GAIN
Этот регулятор позволяет Вам установить входной уро-
вень в соответствии широкому диапазону линейных источни-
ков.
3 Эквалайзер
Эквалайзер (EQ) включает три секции.
Регулятор HF EQ
Вращение регулятора по часовой стрелке усиливает высокие
частоты (12 кГц и выше)до 15 дБ добавляя шероховатость к
тарелкам, вокалу и электронным инструментам. И наоборот,
вращение регулятора против часовой стрелке ослабляет их до
15 дБ уменьшая таким образом шипение
Регулятор LF EQ
Вращение регулятора по часовой стрелке усиливает низкие ча-
стоты (60 Гц и ниже)до 15 дБ добавляя таким образом теплоту
в вокал или экстра удар к синтезаторам, гитарам и ударни-
кам. И наоборот, вращение регулятора против часовой стрелке
ослабляет их до 15 дБ уменьшая таким образом шумы сцены
или увеличивая мягкость звучания. Центральное положение
регулятора не оказывает влияния на сигнал.
4. Посылы AUX
Используются для создания отдельных миксов для FOLDBACK,
EFFECTS или записи и для комбинации каждого смешиваемого
посыла Aux с соответствующим выходом Aux на задней
панели микшера. Для эффектов используется пост-фейдерное
включение, для мониторинга или FoldBack —пре-фейдерное.
5 LEVEL (Уровень)
Вращающийся контролер уровня регулирует общий уровень
сигнала, подаваемого на Микс или выбранную пару Группы.
6 ROUTING (Маршрутизация)
Сигнал Стерео канала подается либо на пару Субгрупп (пере-
ключатель UP), либо на стерео Микс (Переключатель Down), на
уровне, установленном контролером LEVEL. Стерео 1 подает-
ся на Субгруппы 1 и 2, стерео 2 подается на Субгруппы 3 и 4.
7 Регулятор PFL
При нажатии на запирающий переключатель PFL, префейдер-
ный, пост EQ сигнал подается на головные телефоны и измери-
тель, где он замещает стерео микс на обычный мониторинг
источника. Для предупреждения об активности PFL, на Мастер
секции загорается светодиодный индикатор PFL/AFL. Правый и
левый измерители отображают сигнал PFL в моно режиме.
