Инструкция по эксплуатации SoundCraft Spirit LX7
Страница 6
6
Регулятор LF EQ
Вращение регулятора по часовой стрелке усиливает низкие ча-
стоты (60 Гц и ниже)до 15 дБ добавляя таким образом теплоту
в вокал или экстра удар к синтезаторам, гитарам и ударни-
кам. И наоборот, вращение регулятора против часовой стрелке
ослабляет их до 15 дБ уменьшая таким образом шумы сцены
или увеличивая мягкость звучания. Центральное положение
регулятора не оказывает влияния на сигнал.

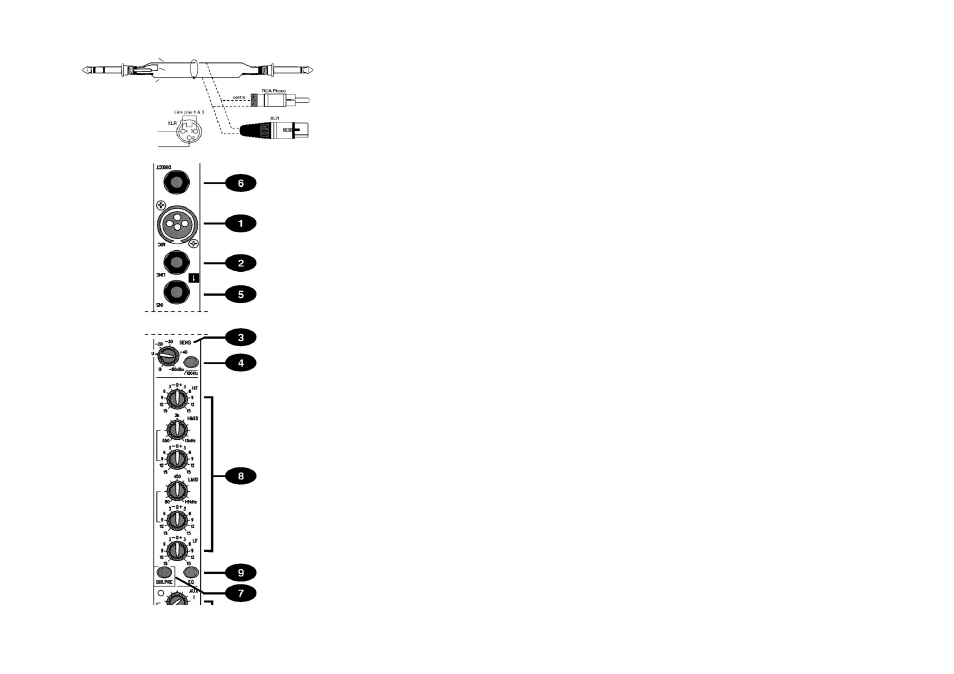

5 INSERT POINT (Точка разрыва)
Несимметричная, pre-EQ (перед EQ), точка разрыва, выполня-
ет разрыв канала пути сигнала, давая возможность добавле-
ния лимитеров, компрессоров, специальных EQ или других
устройств обработки сигнала. Insert - это 3-х полюсный разъем,
который в обычном состоянии обходится. При вставке разъе-
ма, траектория сигнала разрывается точно перед секцией EQ.
При необходимости, может быть подан посыл (Send) в
качестве альтернативного pre-fade (предмикшера), предEQ пря-
мого выхода, путем закорачивания проводника с наконечником
и кольца, так чтобы траектория сигнала не прерывалась.
6 - DIRECT OUTPUT (Прямой выход)
Каналы 1 - 16 имеют специализированный Direct Output (Пря-
мой выход), позволяющий выполнять непосредственное под-
ключение к внешним устройствам, например для запитывания
Tape Machine (Кассетное устройство) или устройств эффек-
тов. Для просмотра уровня прямого выхода предмикшера на-
жмите на переключатель PFL соответствующего канала для
подачи предмикшерного сигнала на мониторы и измерители
гистограмм.
7 DIR.PRE
Включение Direct Outputs (Прямых выходов) каналов 1 - 16 обычно
устанавливает POST-FADER (пост микшер) для использования
в качестве посылов эффектов или для обеспечения посте-
пенной регулировки уровней записи в приложениях студийной
записи. Для записи в живую, нажмите на переключатель для
индивидуального изменения выходов на установку Pre-Fader
(пред микшер). В этом случае установки фейдера для основно-
го микса РА, не будут оказывать воздействие на уровень
прямого выхода.
8 Эквалайзер
Эквалайзер (EQ) позволяет осуществить точное управление
диапазонами частот и бывает особенно полезен для улучше-
ния звука в живом представлении РА, где оригинальный
сигнал часто бывает далек от идеального и где небольшое
понижение частоты или обрезание определенной голосовой
частоты может реально сделать звучание более чистым.
Регулятор HF EQ
Вращение регулятора по часовой стрелке усиливает высокие
частоты (12 кГц и выше)до 15 дБ добавляя шероховатость к
тарелкам, вокалу и электронным инструментам. И наоборот,
вращение регулятора против часовой стрелке ослабляет их до
15 дБ уменьшая таким образом шипение или чрезмерное .
Центральное положение регулятора не оказывает влияния на
сигнал.
Регуляторы MID EQ (HMID & LMID)
Две пары ручек, работающих вместе для формирования HI и
LO MID (средней) частоты секции EQ. Нижний регулятор каждой
пары осуществляет усиление/ослабление на 15 дБ, также как и
ручка HF EQ, но частота, на которой это происходит может
быть установлена верхним регулятором в диапазоне от 550 Гц
до 13 кГц (HMID) или от 80 Гц до 1.9 кГц (LMID). Это позволяет
привнести действительно творческий момент в сигнал в
ситуации живого звучания. При совместном использовании
этих регуляторов внимательно слушайте для определения
увеличения или уменьшения определенной характеристики,
например вокала. Центральное положение регулятора не ока-
зывает влияния на сигнал. Добротность (Q)равна 1.5.
посыл сигнала
экран
точка разрыва
нессиметричный моно предмик-
шерный Прямой посыл
экран
сигнал
