Технические характеристики – Инструкция по эксплуатации SoundCraft Spirit LX7
Страница 22
22
Технические характеристики
Шумы
Измеренные RMS, при полосе пропускания от 22Hz до 22kHz
Mic E.I.N @ единичное усиление, сопротивление нагрузки источника 150Ом
-
129 dBu
Mix Output, 24 входа, маршрутизированные на микс, фейдеры на единице, приглуше-
ны < -80dBu
Mix Output, 24 входа, маршрутизированные на микс, фейдеры опущены < -100dBu
Вход на Прямой выход на единичном усилении
< -90dBu
Вход на Прямой выход на усилении 40dB < -90dBu
Переходные помехи
Затухание фейдера > 95dB @1kHz
Затухание внешнего посыла >80dB @1kHz
Стерео разделение 75dB @1kHz
Переходные помехи смежного канала >80dB @1kHz
Приглушение канала >90dB @1kHz
Выключение фейдера (относительно маркирови 0) >90dB @1kHz
Выходы Aux >80dBu
Частотная характеристики
Вход Mic/Lone на любой выход, 20Гц - 20кГц
< 1dB
T.H.D. +N
Mic. sens. -30dBu, +20dB на все выходы @1kHz <0.006%
CMRR
Обычное и максимальное усиление и 1 кГц >80dB
обычное и любое усиление и 50Uw >60dBu
Импеданс входы и выхода
Mic Input
1.8 кОм
Line Input
10 кОм.
Stereo Input
8.6 кОм
2TK RETURN
12 кОм
Mix, Aux, Direct Outputs и Insert Sends 75 Ом
Уровни входа и выхода
Максимальный уровень Mic Input
+22 dBu
Максимальный уровень Line Input
+22 dBu
Максимальный уровень Stereo Input
+22 dBu
2TK RETURN
> 30 dBu
Головные телефоны (на 200Ом)
150 мВатт
Вес
вес устройства
3.4 кг

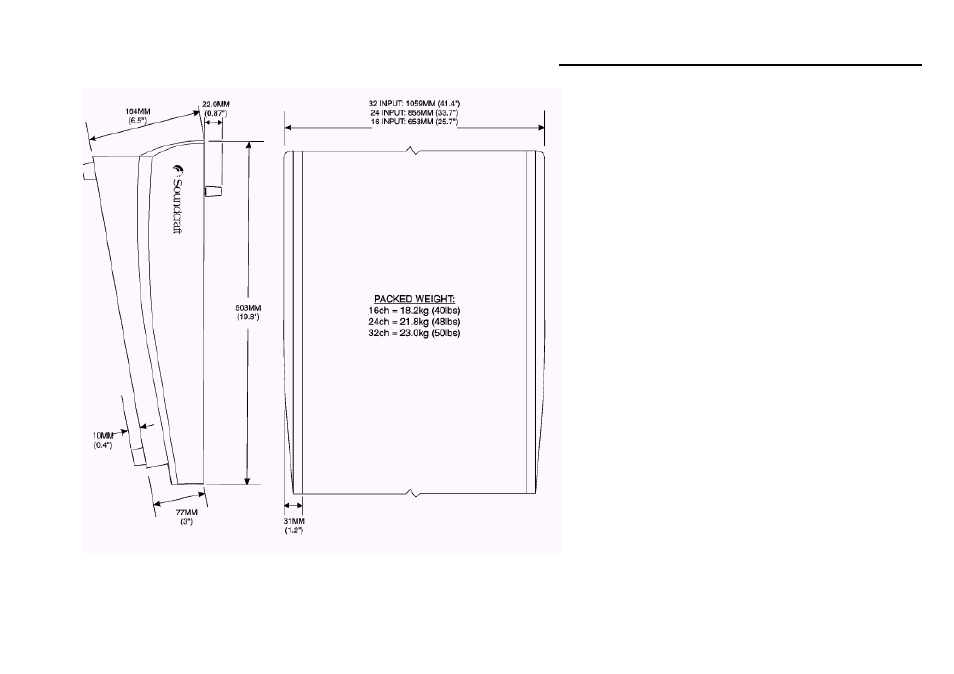

Размеры
