10
реключение фантомного питания при отключенных вход-
ных фейдерах, для предупреждения повреждения мик-
шера или внешних устройств.
Будьте внимательны при использовании несимметрич-
ных источников, которые могут быть повреждены напря-
жением фантомного питания на контактах 2 и 3 разъема
XLR.

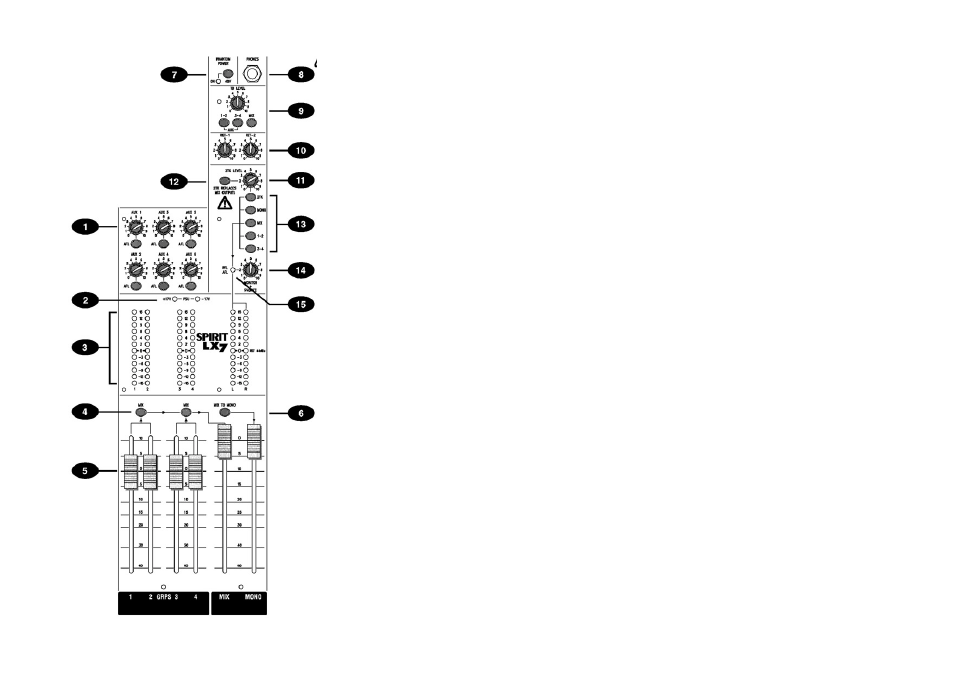

8 - PHONES (Телефоны)
Выходы PHONES выполнены в виде 3-х полюсного 1/4`` разъе-
ма, подходящего для телефонов с сопротивлением нагрузки
200Ом и выше.
9 - TB LEVEL (Уровень ТВ)
Для микрофона двухсторонней связи (Talkback) предусмотрен
симметричный вход. Сигнал может быть избирательно маршру-
тизирован на Aux 1/2 или 3/4 (Который обычно используется для
обратной связи с исполнителем) или Mix L/R. Для этого нажмите
на соответствующие переключатели. Уровень сигнала регули-
руется контролером TB LEVEL.
10 Stereo Return
Два симметричных Стерео Возврата возможные для выходов
устройств эффектов, микшируются непосредственно на
шинах левого / правого микса на уровне, установленном
регулятором RET-1 или RET-2. При использовании моно источ-
ника, подключение только к левому разъему автоматически
пересылает сигнал на левую и правую шину.
11 - 2TK LEVEL (Уровень 2ТК)
Вращающийся контролер устанавливает уровень входа 2
Track Tape, который маршрутизируется на головные телефоны,
мониторы выхода и измерители, или непосредственно на выхо-
ды Mix при нажатии на расположенный рядом переключатель
(12). Эти несимметричные выходы, на разъемах RCA phono,
идеальны для подключения кассетного устройства для монито-
ринга.
12 - 2TK REPLACES MIX OUTPUT! (Замена выхода Микса на
2ТК)
Нажатие на этот переключатель, выполняет переключение
выхода Микса на вход 2 Track. Это идеальный способ для
подачи до показанной музыки на главные выходы в живом
приложении без использования дорогостоящих входных кана-
лов. Например, при нажатии переключателя и подключенном
CD и воспроизведении до показываемой музыки, техник может
поднять уровни канала вверх, отрегулировать EQ, выполнить
двухстороннюю связь с исполнителем и просмотреть любую
часть микса (включая финальный микс) без оказания влияния
на звук для зрителей. При отпускании переключателя, незамед-
лительно происходит возврат к Выходам Микса (Mix Output)
микшера и отключение CD.
Внимание: При нажатии на этот переключатель происхо-
дит отключение обычного сигнала Mix L/R и поэтому он ни
в коем случае не должен использоваться во время живого
представления или во время записи
13 - Выбор источника монитора (MONITOR SOURCE
SELECT)
Эти переключатели позволяют выбрать 2ТК, Mono, Mix или
Groups в качестве источника для измерителей, Телефонов и
выходов Монитора. Они могут быть выбраны как индивидуаль-
но, так и в комбинации. Примечание: Если переключатели не
