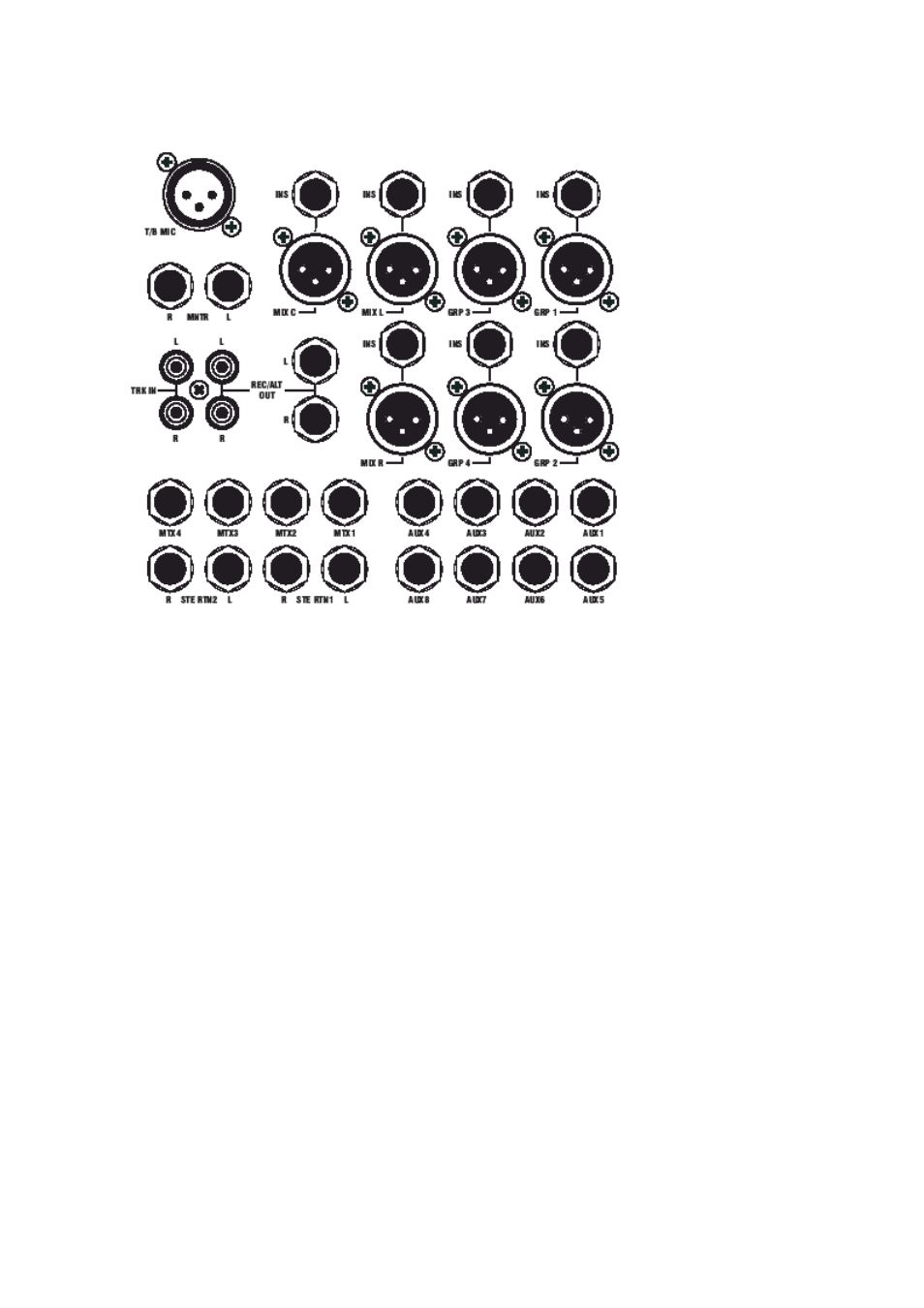

Задняя коммутационная панель
T/B MIC (3-контактный female XLR)
Pin 1 Земля
Pin 2 Сигнал горячий
Pin 3 Сигнал холодный
MIX L, R & C OUTPUTS (3-контактный male XLRs)
Pin 1 Шасси
Pin 2 Сигнал горячий
Pin 3 Земля
MIX L, R & C INSERT POINTS (1/4” TRS Jacks)
Наконечник - возврат сигнала
Кольцо - посыл сигнала
Экран - Шасси
L & R MONITOR OUTPUTS (1/4” TRS Jacks)
Наконечник - сигнал
Кольцо - земля
Экран - шасси
GROUP 1-4 OUTPUTS (3-pin male XLRs)
Pin 1 Шасси
Pin 2 Сигнал горячий
Pin 3 Земля
GROUP 1-4 INSERT POINTS (1/4” TRS Jacks)
Наконечник - возврат
Кольцо - посыл
Экран - шасси
AUX 1-8 OUTPUTS (1/4” TRS Jacks)
Наконечник - сигнал
Кольцо - земля
Экран - шасси
MATRIX 1-4 OUTPUTS (1/4” TRS Jacks)
Наконечник - сигнал
Кольцо - земля
Экран - шасси
