18
Работа с консолью

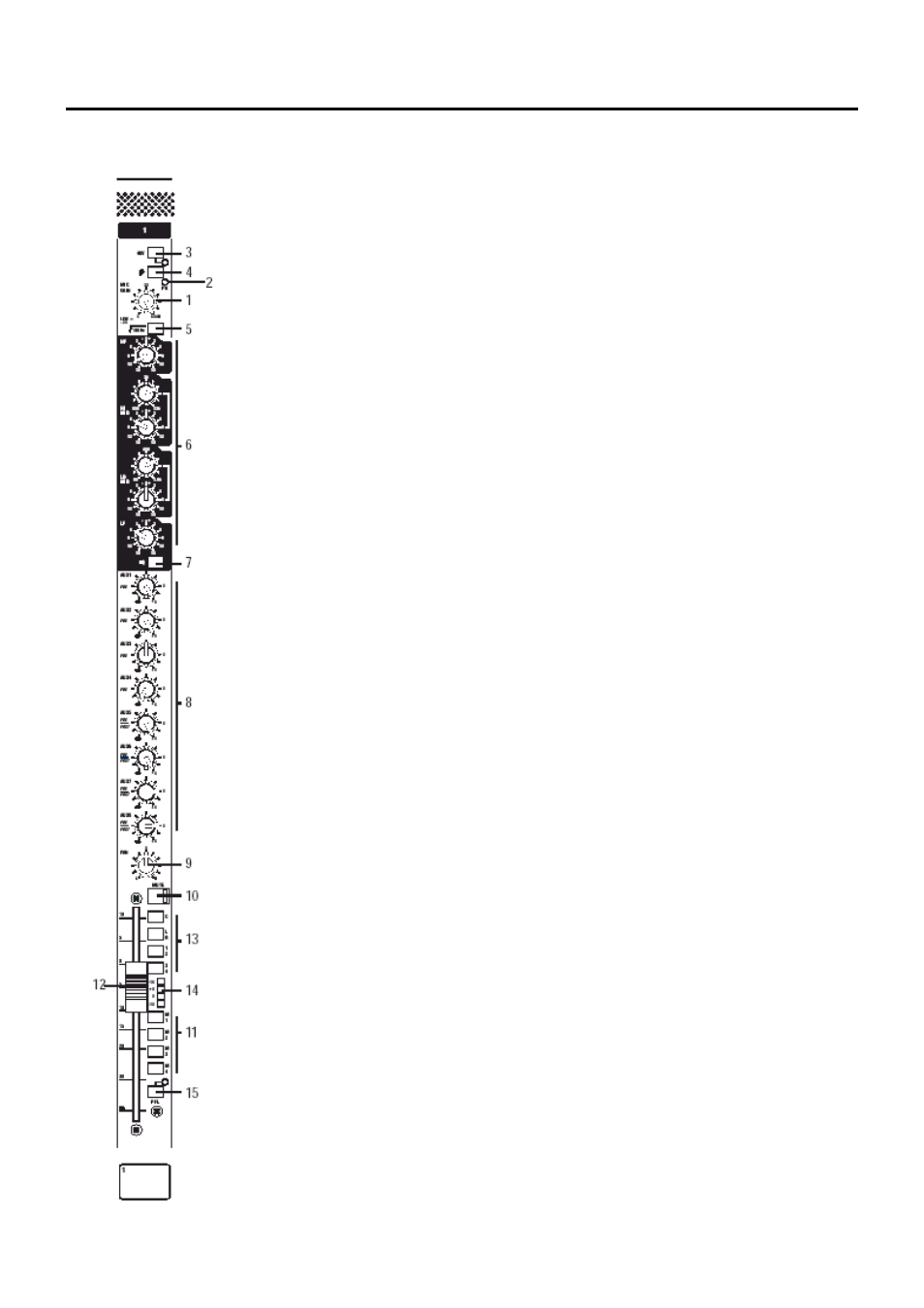

Монофонический вход
MIC GAIN (1) регулировка чувствительности как микрофонного ( организованного на
разъеме XLR), так и линейного (организованного на 1/4 `` джеке) входов. Оба входа
электронно симметричные и расположены на задней коммутационной панели.
PEAK LED (2) мониторинг двух точек в аудио траектории: pre-insert (перед разрывом) и
post-EQ (после эквалайзера).
Переключатель 48V (3) подает 48 В фантомного питания на вход XLR. Расположенный
рядом светодиодный индикатор загорается при включении фантомного питания.
Переключатель PHASE (4) выполняет реверс фазы на выбранном входе.
Переключатель HI-PASS (5) включает высокочастотный фильтр.
Модуль точки разрыва - pre-EQ, pre-fader. Расположен на задней коммутационной пане-
ли.
Секция EQ (6) имеет четыре полосы, с полочными ВЧ и НЧ фильтрами, секциями следя-
щих фильтров за обострением высоких и низких средних частот.
Секции ВЧ и НЧ фильтров обеспечивает +/-15 дБ завала / подъема частотной характери-
стики на 12 кГц и 60 Гц соответственно. Секция высокие средние обеспечивает +/-15 дБ
завала / подъема частотной характеристики на 550 Гц - 13кГц.
Переключение между секциями выполняется с помощью переключателя EQ (7).
Сигнал посылается на AUX шины 1 -8 через отдельные потенциометры уровня (8). Aux
1-4 - это префейдерные сигналы, тогда как Aux 5- 8 могут быть выбраны как pre- так и
post- фейдерные с помощью переключателей на мастер секции.
Сигнал для L+R (основной микс), шин групп 1 - 2, шин групп 3 - 4 маршрутизируется
через потенциометр PAN (9). Этот потенциометр устанавливает положение сигнала в
стерео сигнале.
Сигнал в модуле включается и выключается подсвеченным переключателем MUTE (10),
а также мастер мьютами М1 - М4 из мастер секции, если они выбраны с помощью
переключателей М1 - М4 (11).
Уровень пост фейдерного сигнала регулируется 100 мм фейдером (12).
Сигнал посылается на шину стерео микса, центральную шину и 4 групповых шин с
помощью переключателей С, L+R, 1 - 2 и 3 - 4 (13). Заметьте, что использование групп 1
и 2 и группы 3 и 4 как 2 устанавливает стерео пары.
4-х сегментный светодиодный индикатор (14), расположенный рядом с фейдером, пока-
зывает уровень сигнала пост-EQ, pre-mute, pre-fade. Индикатор имеет характеристику
пикового типа.
Переключатель PFL (15) подает pre-mute, pre-fade сигнал на выход монитора и выход
наушников. При включении PFL загорается расположенный рядом светодиодный инди-
катор.
