20

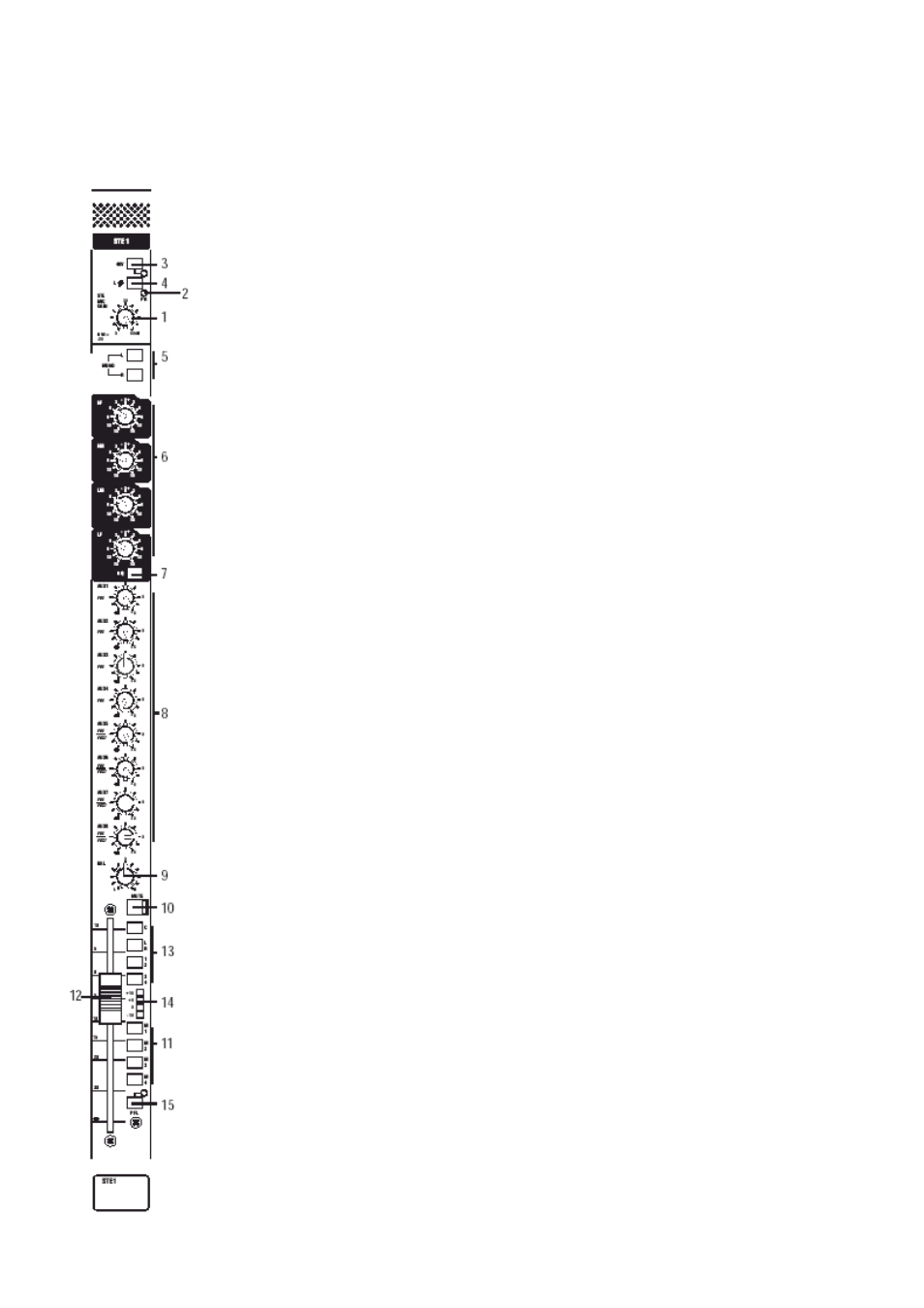

Стереофонический вход
STE MIC GAIN (1) регулировка чувствительности как микрофонного ( XLR), так и линейного
(1/4 `` джек) входов. Оба входа электронно симметричные и расположены на задней комму-
тационной панели.
PEAK LED (2) мониторинг сигналов левого и правого каналов после регулятора усиления.
Переключатель 48V (3) подает 48 В фантомного питания на вход XLR. Расположенный ря-
дом светодиодный индикатор загорается при включении фантомного питания.
Переключатель Left PHASE (4) выполняет реверс фазы на левом канале.
Переключатель L (5) маршрутизирует левый входной сигнал на оба канала L è R в модуле.
Переключатель R подобным образом маршрутизирует правый входной сигнал. При совмес-
тном нажатии переключателей L è R выполняется монофоническое суммирование входного
сигнала.
Секция EQ (6) имеет четыре частотных диапазона, причем диапазоны низких и высоких
частот передаются с плоской АЧХ (shelving), а в диапазонах низких и высоких средних час-
тот имеется подъем АЧХ (peaking)
Регулятор HF (ВЧ) обеспечивает +/-15 дБ завала / подъема частотной характеристики на 12
кГц. Регулятор LF (НЧ) обеспечивает +/-15 дБ завала / подъема частотной характеристики
на 60 Гц. Регулятор НМ (высоких-средних) обеспечивает +/-15 дБ завала / подъема частот-
ной характеристики на центральной частоте 2.5 кГц и регулятор LM (низких средних) обеспе-
чивает +/-15 дБ завала / подъема частотной характеристики на центральной частоте 450 Гц
Переключение между секциями выполняется с помощью переключателя EQ (7).
Монофонический суммированный сигнал посылается на AUX шины 1 -8 через отдельные
потенциометры уровня (8). Aux 1-4 - это префейдерные сигналы, тогда как Aux 5- 8 могут
быть выбраны как pre- так и post- фейдерными с помощью переключателей на мастер сек-
ции.
Регулятор BAL (9) устанавливает относительный уровень стерео сигнала между левым и
правым каналами.
Стерео сигнал в модуле включается и выключается подсвеченным переключателем MUTE
(10), а также мастер мьютами М1 - М4 из мастер секции, если они выбраны с помощью
переключателей М1 - М4 (11).
Уровень пост фейдерного сигнала регулируется 100 мм фейдером (12).
Сигнал посылается на шину стерео микса, центральную шину и 4 групповых шин с помо-
щью переключателей С, L+R, 1 - 2 и 3 - 4 (13). Заметьте, что использование групп 1 и 2 и
группы 3 и 4 как 2 устанавливает стерео пары. На центральную шину подается монофони-
ческая сумма стерео сигнала.
4-х сегментный светодиодный индикатор (14), расположенный рядом с фейдером, показы-
вает уровень сигнала пост-EQ, pre-mute, pre-fade. Индикатор имеет характеристику пикового
типа.
Переключатель PFL (15) подает монофонический суммированный сигнал pre-mute, pre-fade
на выход монитора и выход наушников. При включении PFL загорается расположенный
рядом светодиодный индикатор.
