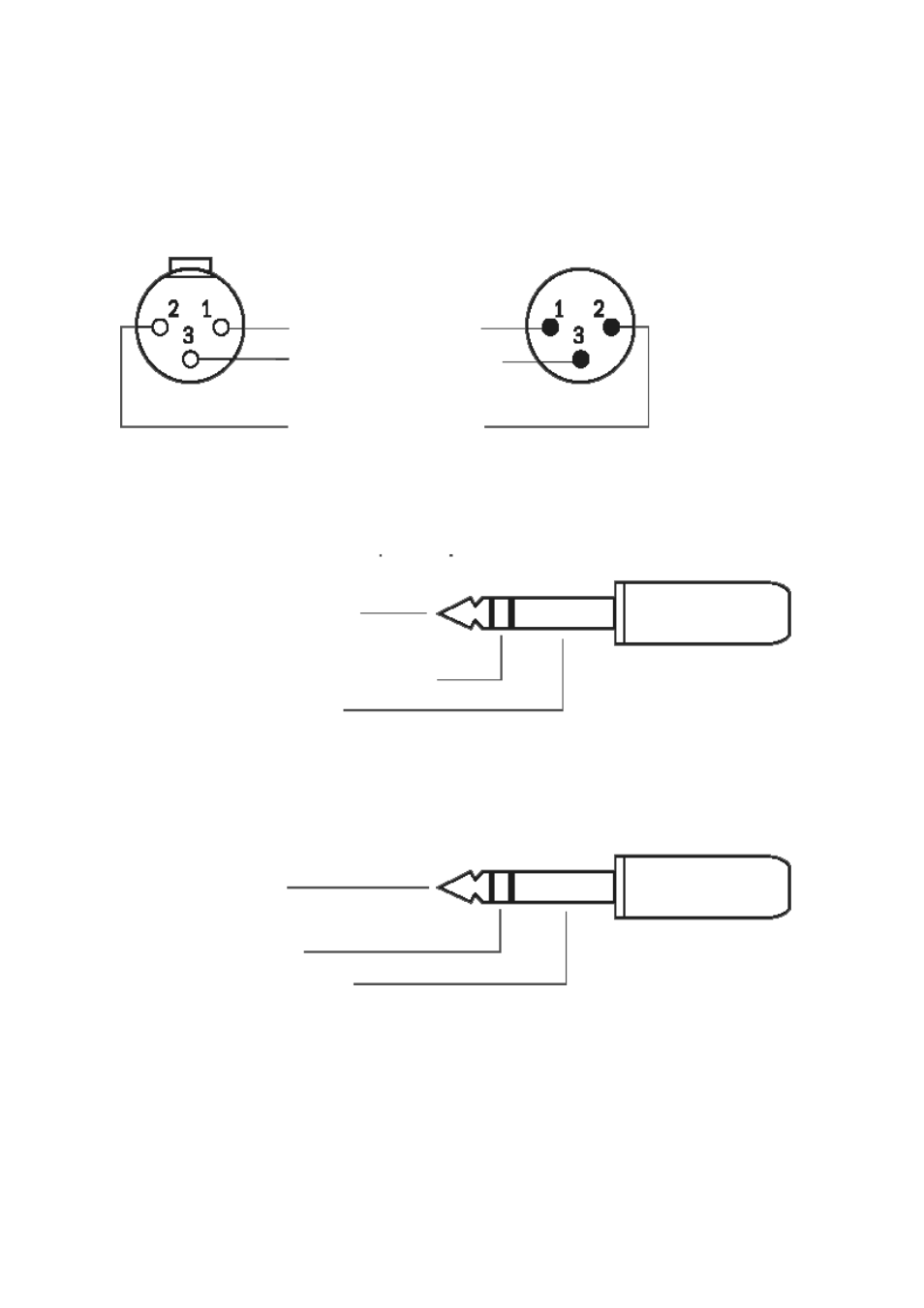

Распайка аудио кабелей
Аудио Подключения
наконечник - Левый сигнал
Кольцо - Правый сигнал
Оплетка - земля (Экран)
наконечник - Горячий (синфазный сигнал)
Кольцо - Холодный (сдвинутый по фазе сигнал)
Оплетка - земля (Экран)
3-х полюсный разъем XLR
Земля (экран)
Холодный (сдвинутый по
фазе сигнал)
Горячий (синфазный сигнал)
Все входы
все выходы
гнездо (F)
разъем (m)
1/4`` стерео джек, используемый для балансного Входа / Выхода
Все джеки за исключением наушников.
1/4`` стерео джек, используемый для наушников
