Инструкция по эксплуатации SoundCraft GB4
Страница 19
Advertising
19

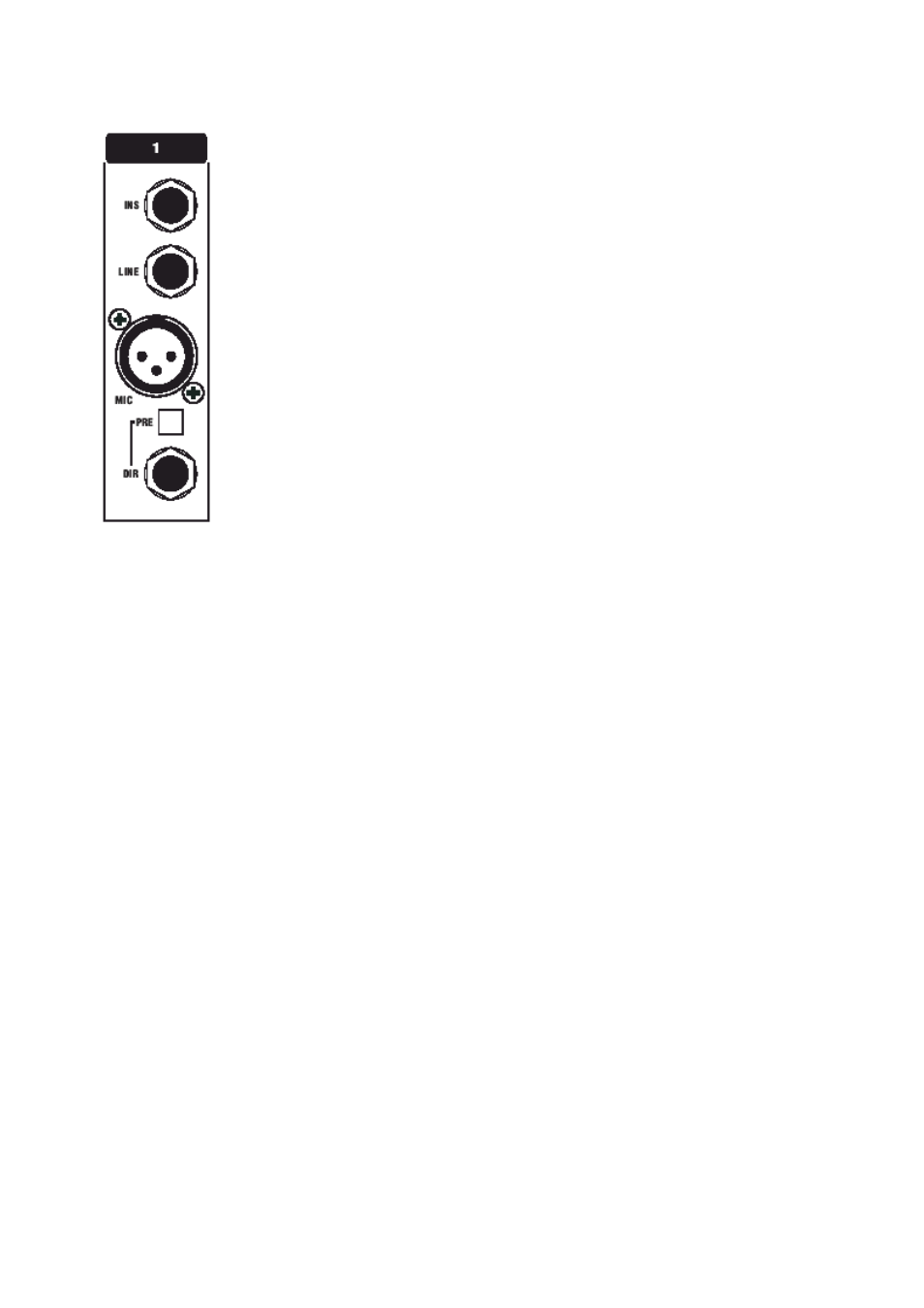

Подключения на задней панели
INSERT (1/4" TRS Jack)
Наконечник - Сигнал возврата
Кольцо - Сигнал посыла
Оплетка Земля
LINE INPUT (1/4" TRS Jack)
Наконечник - Сигнал горячий
Кольцо - Сигнал холодный
Экран - земля
MIC INPUT (3 pin female XLR)
Контакт 1 Земля
Контакт 2 Сигнал горячий
Контакт 3 Сигнал холодный
DIRECT OUTPUT (1/4" TRS Jack)“
Наконечник - сигнал горячий
Кольцо - Земля
Экран - Шасси
DIRECT OUTPUT (Прямой выход) - обычно является пост фейдерным. Нажмите на кноп-
ку PRE для его переключения между режимами pre-EQ, pre-mute, pre-fader.
