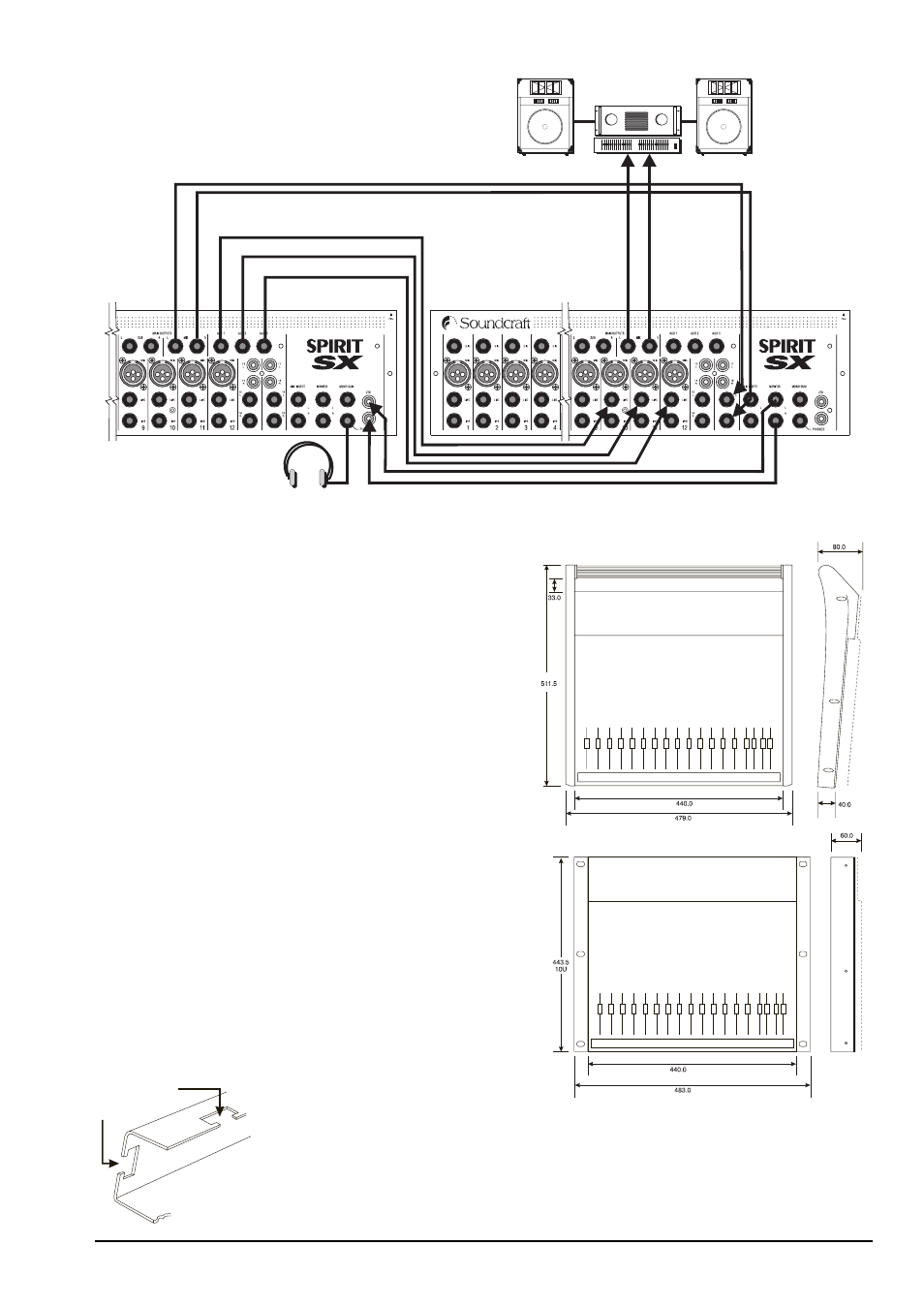

Объединение двух микшеров SX
Технические характеристики
Шум (22 Гц — 20 кГц, RMS):
E.I.N. (сопротивление источника 150 Ом, макс. усиление): -129 dBu
Выход (фейдеры закрыты): <-85 dBu
Взаимопроникновение
1 кГц
10 кГц
Канальный мьют:
<95 äÁ
<85 дБ
Фейдеры (относительно отметки “0”):
<90 äÁ
<80 дБ
Посылы Aux:
<85 äÁ
<80 дБ
Внутренние шины:
<90 äÁ
<80 дБ
Частотный диапазон (Mic/Line на выход): 25 Гц — 30 кГц, ±1 дБ
Коэффициент нелинейных искажений (чувствительность +30 dBu, +20 dBu
на выходах): <0.006%
Входные/выходные сопротивления
Вход Mic: 1.8 кОм
Вход Line: 10 кОм
Стереовход A/B: 12 кОм
Стереовход C/D: 10 кОм
Выходы Mix, Aux, посылы разрывов, директ-выходы: 75 Ом
Входные/выходные уровни
Максимальный уровень входа Mic: 212 dBu
Максимальный уровень входа Line: +30 dBu
Максимальный уровень входа Stereo: +30 dBu
Наушники (200 Ом): 150 мВт
Габариты (см. рис.)
Все данные приведены в мм.
Монтаж в рэк
Микшер SPIRIT SX может устанавливаться в рэк с помощью опционально-
го набора монтажа:
• Удалите боковые накладки, отвернув по 3
винта с каждой стороны.
• Удалите основную панель, отвернув 10 винтов.
• Освободите разъем питания (не отключая проводов) и переустановите его на край нижней части
панели (см. рис.).
• Переместите основную панель на тыльную часть над разъемом питания.
• Установите рэковые скобы с монтажными фланцами.
Soundcraft Spirit SX. Руководство пользователя
9
МОНИТОРИНГ
МОНИТОРИНГ/ЭФФЕКТЫ
ЭФФЕКТЫ
МИКС ЛЕВЫЙ/ПРАВЫЙ
Шина PFL (не общая)
ОСНОВНОЙ
СУБМИКШЕР
Стандартно
Монтаж в рэк
Тыльная сторона
Расположение сетевого разъема
