Введение
Установка
• Подключите блок питания к сетевой линии и заземлению, не являющимся общими с регуляторами освещения.
• Установите микшер в положение, соответствующее наиболее комфортной зоне прослушивания.
• Расположите аудиокабели как можно дальше от сетевых проводов, используя по возможности симметричные линии. При необ-
ходимости пересекайте кабели аудиосигналов и освещения под прямыми углами для минимизации наводок. Несимметричные ли-
нии должны иметь минимально возможную длину.
• Регулярно проверяйте состояние кабелей и помечайте их для быстрой идентификации.
Коммутация
Полярность (фаза)
При работе с симметричными линиями необ-
ходимо помнить о полярности сигналов. При
обратном включении положительного и отри-
цательного проводников симметричных кабе-
лей, например, от двух микрофонов, принима-
ющих один сигнал, он может быть сильно ос-
лаблен — вплоть до полного исчезновения. Та-
кая расфазировка может стать серьезной про-
блемой при близкой работе двух микрофонов.
Заземление и экранировка
Для оптимальной звукопередачи по возможности исполь-
зуйте симметричные соединения и следите за наличием
жестких бесшумных точек заземления, чтобы экраны всех сигнальных кабелей были заземлены. В некоторых нестандартных усло-
виях, во избежание образования земляных петель убедитесь, что экраны кабелей и земли других сигналов заземлены только в ис-
точниках и одним концом. При использовании несимметричных соединений можно минимизировать шум следующими методами:

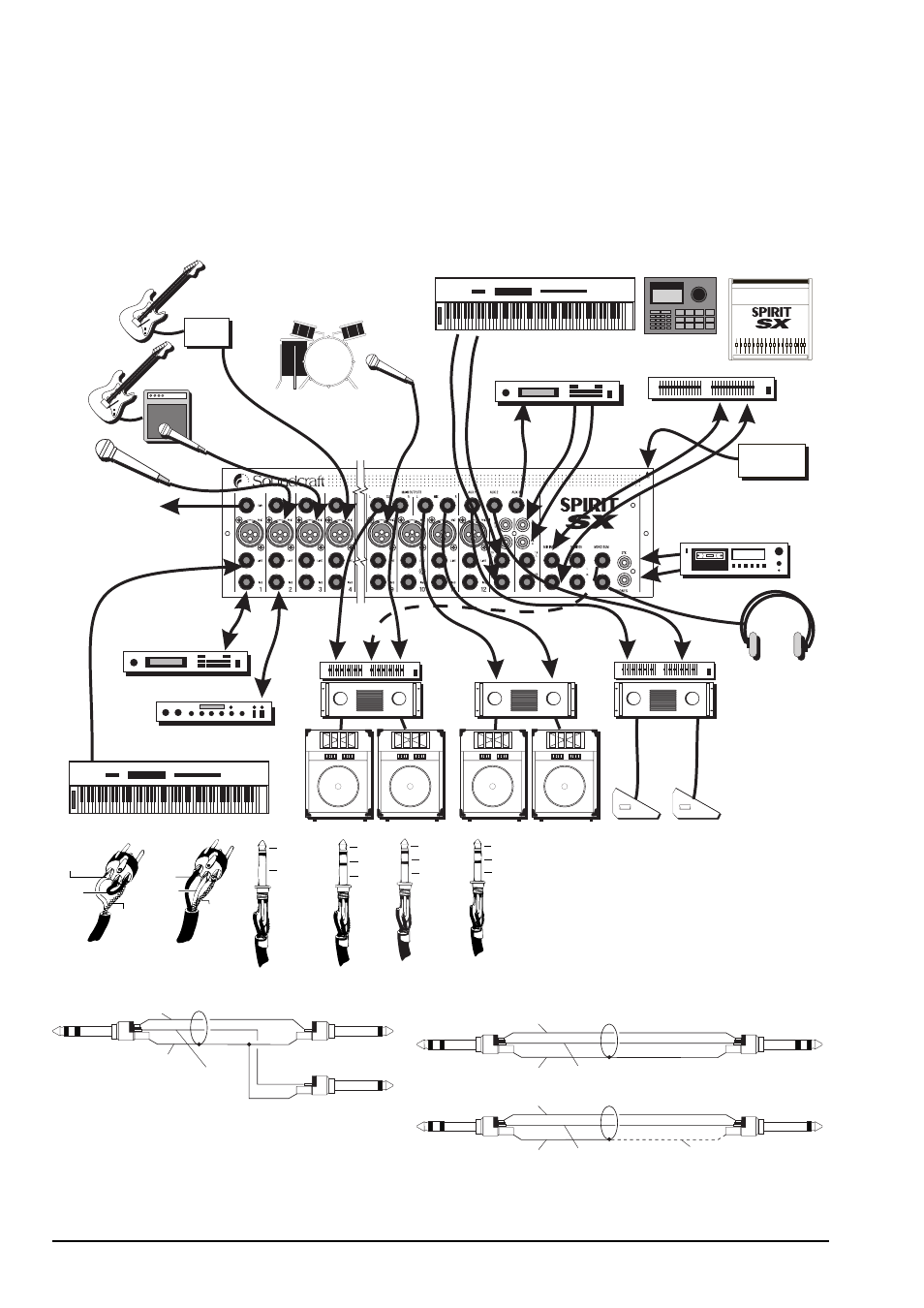

2Soundcraft Spirit SX. Руководство пользователя
