• На входах используйте двойной экранированный кабель.
• На выходах подключайте сигнал к положительному выходному контакту, а землю выходного устройства
— к отрицательному. При использовании двойного экранированного кабеля подключайте экран только со
стороны микшера.
• Избегайте размещения аудиокабелей и звукового оборудования вблизи регуляторов освещения или си-
ловых кабелей.
• Чувствительность к наводкам значительно понижается при использовании низкоимпедансных источни-
ков, типа высококачественных профессиональных микрофонов или выходов современного аудиооборудо-
вания. Избегайте применения высокоимпедансных микрофонов, которые могут принимать наводки даже
при использовании высококачественных кабелей.
• Никогда не отсоединяйте землю прибора от сетевого заземления.
Решение проблем
• Изучите блок-схему консоли.
• Ознакомьтесь со всеми параметрами и коммутацией системы.
• Поменяйте местами входные разъемы для проверки источника сиг-
нала. Проверьте микрофонный и линейный входы.
• Уменьшите длину цепи канала, используя точку разрыва для пере-
направления сигнала на другие заведомо исправные входы.
• Назначайте каналы на разные выходы или посылы для идентификации неисправностей мастер-секции.
• Сравните работу проблемного канала с работой идентичного. Используйте PFL è AFL для мониторинга
сигнала каждой секции.
• Неисправность контактов разрыва можно определить, используя короткозамкнутый джек с закороченны-
ми кольцом и наконечником. Если при введении такого джека сигнал появляется, значит проблема в нор-
мализации контактов разрыва — повреждении или загрязнении.

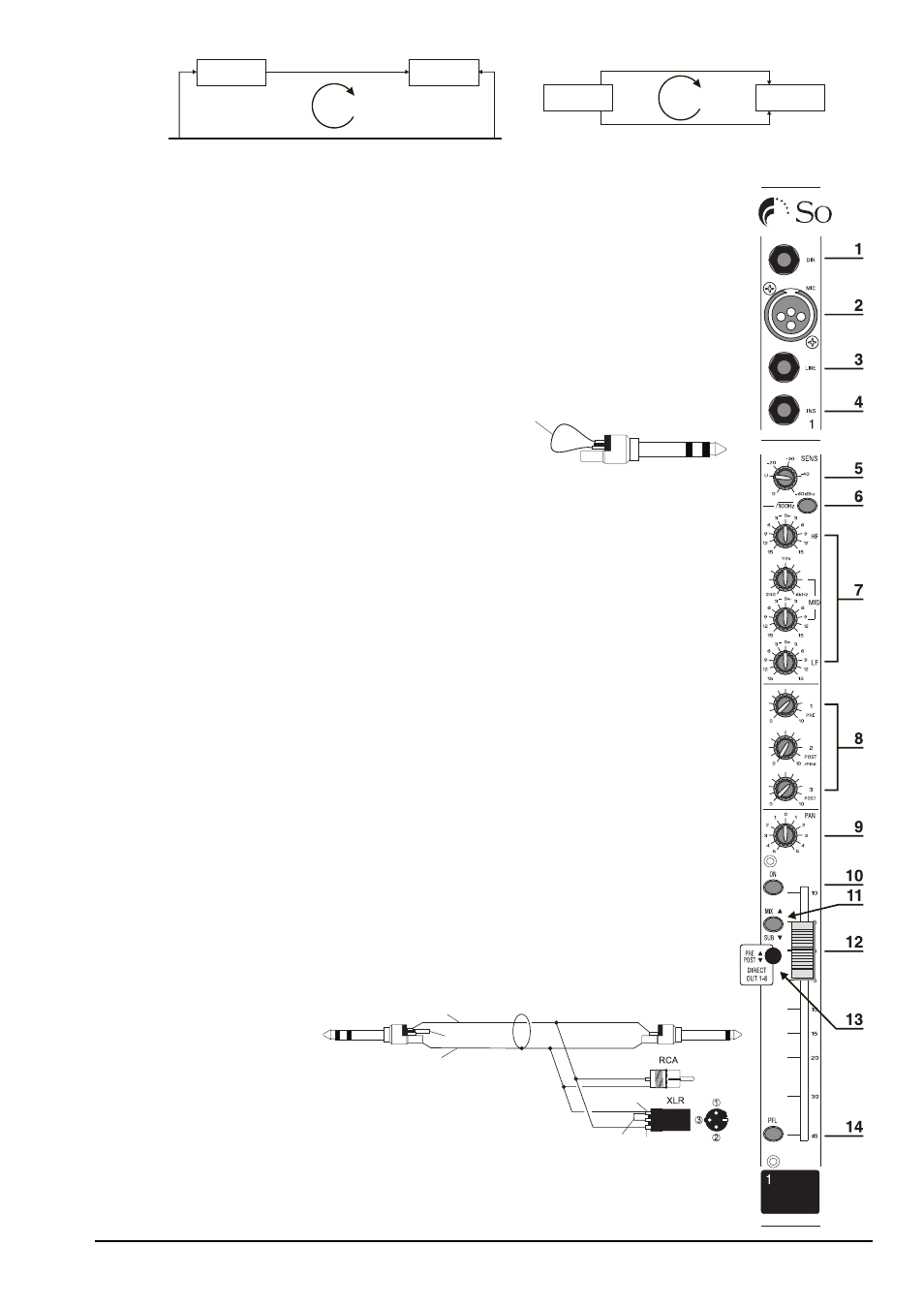

Описание микшера
Моно входной канал
1) Разъем DIR
Каналы 1-8 оборудованы директ-выходами для прямой подачи сигнала на внешние устройства записи или
блоки эффектов.
2) Вход MIC
Микрофонный вход организован на разъеме XLR и согласуется с симметричными и несимметричными сиг-
налами. Желательно использование профессиональных динамических, конденсаторных или ленточных ми-
крофонов, поскольку они являются низкоимпедансными. Возможно использование недорогих высокоим-
педансных микрофонов, однако при этом возрастает уровень шумов. При нажатии кнопки PHANTOM
POWER на разъем будет подано фантомное питание, необходимое для работы с конденсаторными микро-
фонами. Раскоммутируйте данный разъем при работе со входом LINE. Входной уровень устанавливается
регулятором SENS.
Во избежание повреждений оборудования переключайте фантомное питание только при закрытых
выходных фейдерах.
Во избежание повреждений оборудования не включайте фантомное питание при работе с несим-
метричными источниками сигналов.
3) Вход LINE
Служит для подключения синтезаторов, ритм-машин или других электронных инструментов и организован
на разъеме TRS. Данный вход симметричный, однако предусматривает подключение несимметричных ис-
точников. Входной уровень устанавливается регулятором SENS.
4) Разъем INS
Несимметричный пре-эквалайзер-
ный разрыв служит для включения
в цепь сигнала приборов динами-
ческой обработки. Разъем выполнен на нормаль-
но замкнутом разъеме TRS. При введении джека,
цепь сигнала разрывается перед секцией эквалайзера. Посыл может ис-
пользоваться для организации альтернативного директ-выхода.
5) Регулятор SENS
Устанавливает входной уровень сигнала микрофона или инструмента.
Следите за корректной установкой данного уровня — при высоких уровнях сигнал перегружается и иска-
жается, при низких — повышается уровень фоновых шумов. Отметка “U” соответствует единичному усиле-
нию для входа LINE. Имейте в виду, что некоторое оборудование работает при более низких выходных
уровнях (-10 dBV), чем профессиональное.
Soundcraft Spirit SX. Руководство пользователя 3
Короткозамкнутый джек
Перемычка
Земляная петля
Земляная петля
Пример 1
Пример 2
Микшер
Микшер
Усилитель
Усилитель
Питание Питание
Сетевая земля
Аудиосигнал (с заземлением) Левый канал (с заземлением)
Правый канал (с заземлением)
Разрыв
Посыл сигнала
Экран
Перемычка
Пре-фейдерный
моно директ-выход
Экран
Сигнал Перемычка 1-3
