Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15 дБ и наоборот,
вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора
не оказывает влияния на сигнал.
7) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или записи и имеют инди-
видуальные выходы на тыльной панели микшера. Для эффектов используется пост-фейдерное включение,
для мониторинга — пре-фейдерное.
Регулятор 1
Данный посыл всегда пре-фейдерный и обычно используется для создания мониторного микса.
Регулятор 2
Данный посыл стандартно пост-фейдерный, пост-эквалайзерный и обычно используется в качестве посыла
на эффекты, но может переключаться в пре-фейдерный режим кнопкой POST/PRE в мастер-секции для со-
здания дополнительного мониторного микса.
Регулятор 3
Данный посыл всегда пост-фейдерный.
8) Регулятор Balance
Устанавливает относительный уровень стереосигнала между правым и левым каналами шин MIX èëè SUB.
8) Кнопка ON
При ее отжатии все выходы канала мьютируются.
10) Кнопка MIX/SUB
Направляет сигнал канала в шины MIX (отжата) или SUB (нажата).
11) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-секцию.
12) Кнопка PFL
При нажатии кнопки PFL, на измерители и мониторинг поступает пре-фейдерный сигнал. При этом в мас-
тер-секции загорается индикатор PFL/AFL. Левый и правый измерители отображают сигнал PFL в моно.

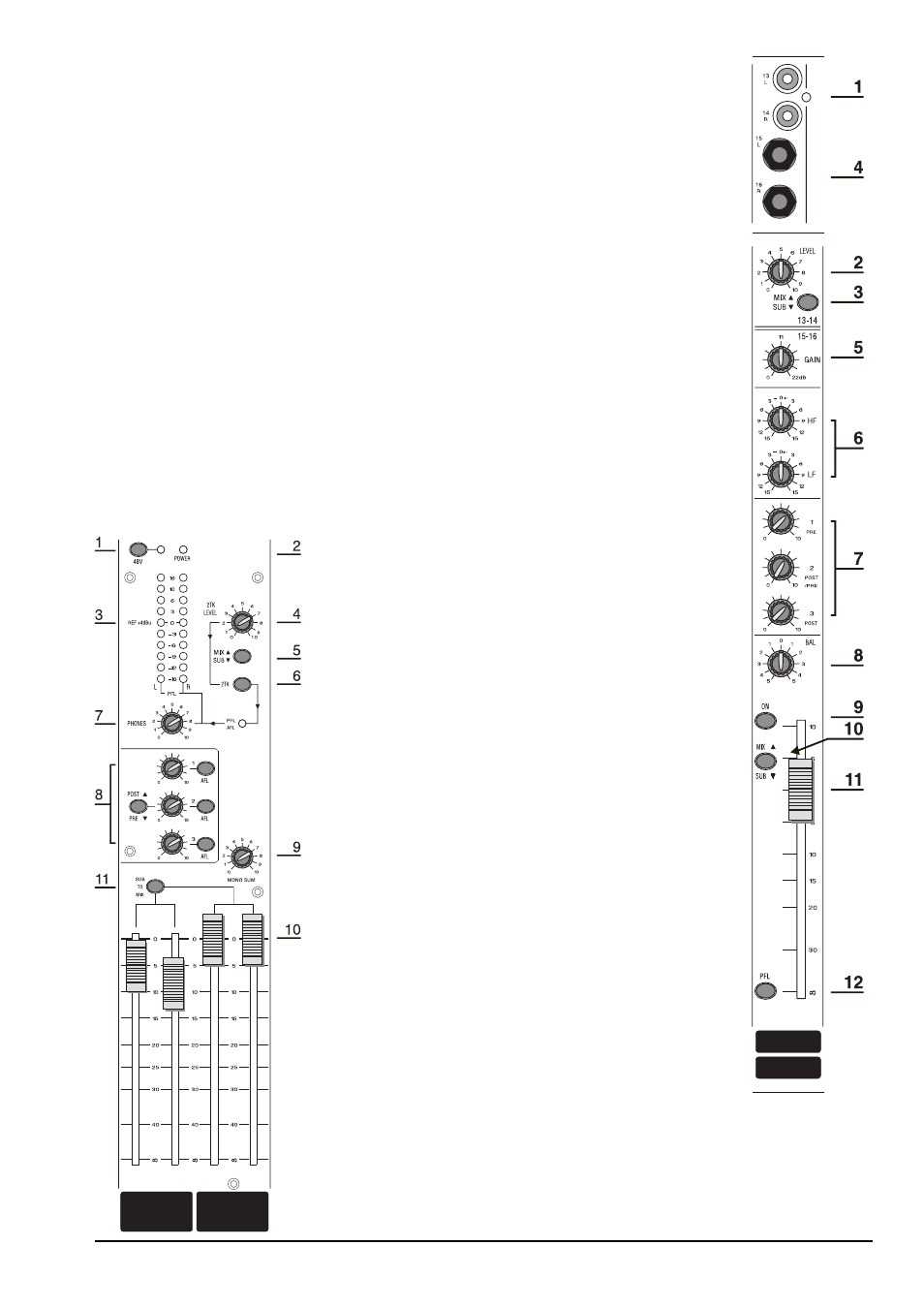

Мастер секция
1) Кнопка PHANTOM POWER
Нажатие данной кнопки подает фантомное питание на микрофонные
входы. При этом загорается индикатор.
Во избежание повреждений оборудования не включайте фан-
томное питание при работе с несимметричными микрофонами.
Во избежание повреждений оборудования переключайте фан-
томное питание только при закрытых выходных фейдерах.
2) Индикатор питания
Служит для индикации включения питания консоли.
3) Измерители
3-цветные измерители отображают уровень сигнала на выходах MIX
R è MIX L. Стандартный выходной уровень соответствует загоранию
красных индикаторов на пиках сигнала. При нажатии любой из кнопок
PFL èëè AFL измерители отображают уровень выбранный сигнал
PFL/AFL в моно.
4) Регулятор 2TK LEVEL
Устанавливает уровень сигнала с несимметричных входов 2TK на
разъемах RCA, подаваемого на мониторинг и на измерители.
5) Кнопка MIX/SUB
Когда данная кнопка отжата, на измерители и мониторинг поступает
сигнал микса. Когда данная кнопка нажата, на измерители и монито-
ринг поступает сигнал с шин SUB.
6) Кнопка 2TK
При ее нажатии через выход мониторинга воспроизводится сигнал
источника, подключенного к разъемам 2TK.
7) Регулятор PHONES
Устанавливает выходной уровень на выходах мониторинга MONITOR
LEFT è RIGHT. Включение разъема наушников в гнездо PHNS автома-
тически отключает выход мониторинга.
8) Мастер-регуляторы AUX
Каждый выход AUX имеет индивидуальный регулятор с кнопкой AFL.
Кнопки AFL
При нажатии данных кнопок на мониторинг поступает сигнал AUX после соответствующих
регуляторов. При этом в мастер-секции загорается индикатор PFL/AFL, и индикаторы отоб-
ражают сигнал PFL/AFL.
Кнопка AUX 2 POST/PRE
При ее нажатии все посылы AUX 2 линеек каналов переключаются в пре-фейдерный режим
для создания дополнительного мониторинга.
Soundcraft Spirit SX. Руководство пользователя 5
