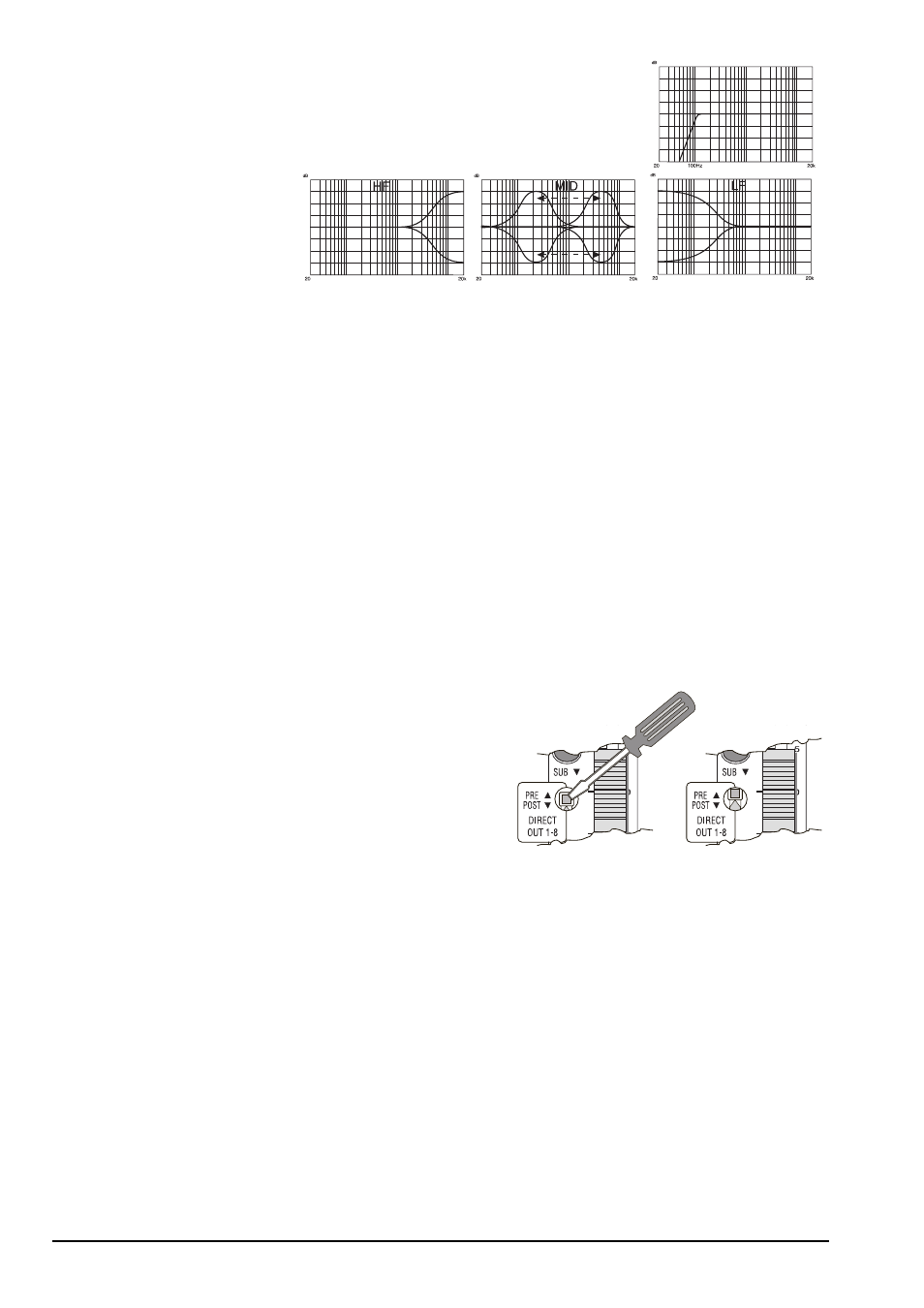

6) Кнопка 100Hz
Нажатие данной кнопки включает низкочастотный обрезной фильтр с крутизной 18 дБ/октаву.
7) Эквалайзер
Регулятор HF
Вращение регулятора по часовой стрелке усиливает высокие частоты (12 кГц и выше) до 15 дБ и
наоборот, вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное поло-
жение регулятора не оказывает влияния на сигнал.
Регуляторы MID
Два регулятора, изменяющих частотную
характеристику в среднечастотной об-
ласти. Нижний регулятор осуществляет
усиление/ослабление на 15 дБ, а верх-
ний устанавливает частоту в диапазоне
240 Гц — 6 кГц. Центральное положение
регулятора не оказывает влияния на сигнал. Добротность (Q) равна 1.5.
Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15 дБ и наоборот, вращение регулятора
против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не оказывает влияния на сигнал.
8) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или записи и имеют индивидуальные выходы на
тыльной панели микшера. Для эффектов используется пост-фейдерное включение, для мониторинга — пре-фейдерное.
Регулятор 1
Данный посыл всегда пре-фейдерный и обычно используется для создания мониторного микса или дополнительного субмикса.
Регулятор 2
Данный посыл стандартно пост-фейдерный и обычно используется в качестве посыла на эффекты, но может переключаться в пре-
фейдерный, пост-эквалайзерный режим кнопкой POST/PRE в мастер-секции для создания дополнительного мониторного микса.
Регулятор 3
Данный посыл всегда пост-фейдерный и используется в качестве посыла на эффекты или внешнего субмикса.
9) Регулятор PAN
Служит для панорамирования сигнала канала в левой/правой шинах MIX èëè SUB.
10) Кнопка ON
При ее отжатии все выходы канала, кроме разрывов, мьютируются.
11) Кнопка MIX/SUB
Направляет сигнал канала в шины MIX (отжата) или SUB (нажата).
12) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-секцию.
13) Переключатель DIRECT PRE/POST
Директ-выходы стандартно пост-фейдерные, что соответствует условиям
студийной записи. Для “живой” записи они могу индивидуально переклю-
чаться в пре-фейдерный режим. Отключите питание микшера, удалите за-
щитную накладку для доступа к переключателю и переместите его отверт-
кой вверх.
14) Кнопка PFL
При нажатии кнопки PFL, на измерители и мониторинг поступает пре-фей-
дерный сигнал. При этом в мастер-секции загорается индикатор PFL/AFL.
Стерео входной канал
Каждый стерео входной канал оборудован двумя парами входов на каждую линейку.
1) Входы 13/14 и 17/18
Входы на разъемах RCA служат для подключения CD-плейеров, DAT-магнитофонов или инструментов. Также их можно использо-
вать в качестве возвратов с эффектов.
2) Регулятор LEVEL
Устанавливает уровень сигнала со входов 13/14 и 17/18.
3) Кнопка MIX/SUB
Направляет сигнал со входов 13/14 и 17/18 в шины MIX (отжата) или SUB (нажата).
3) Входы 15/16 и 19/20
Входы на разъемах TRS служат для подключения синтезаторов, ритм-машин и других электронных инструментов или выходов эф-
фектов. Данные входы симметричные, однако предусматривают подключение несимметричных источников. Монофонические ис-
точники подключаются только к левому разъему.
5) Регулятор GAIN
Устанавливает входной уровень сигнала канала.
6) Эквалайзер
Регулятор HF
Вращение регулятора по часовой стрелке усиливает высокие частоты (12 кГц и выше) до 15 дБ и наоборот, вращение регулятора
против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не оказывает влияния на сигнал.
4 Soundcraft Spirit SX. Руководство пользователя
ПОСТ-ФЕЙДЕРНЫЙ ПРЕ-ФЕЙДЕРНЫЙ
