SOMFY SGS 201 - Инструкция (Страница 9)

8

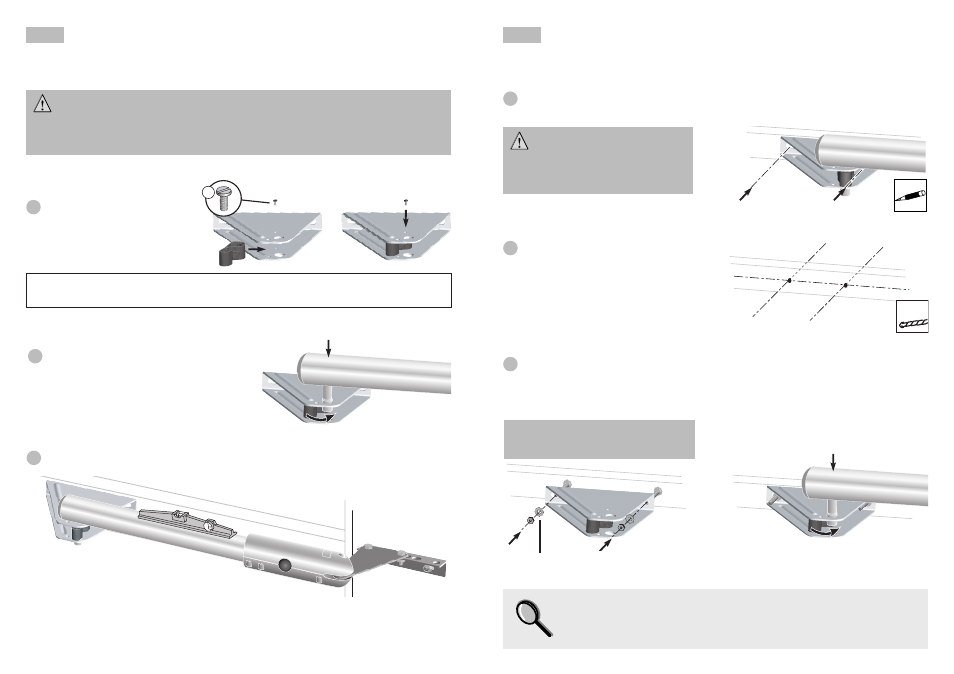

Установка приводов 2 Установка приводов 2
o Установка лапки крепления на створке ворот (8).
Для установки на ворота необходимо выполнить сверления на створках ворот. Выполните два
следующих этапа:
5
14
6 8
Просверлите на створках ворот
отверстия диаметром 8 мм.
5
Разметьте места сверлений в точках крепления на усилителе створки по отверстиям в
лапке крепления на створке ворот.
4
Установите лапку крепления на створке
ворот (8) на приводной палец привода.
Защелкните разблокировочный элемент
(7) на приводном пальце, чтобы
блокировать его.
2
Зафиксируйте разблокировочный
элемент (7) на лапке крепления
привода на створке ворот (8)
винтом (6).
1
Эта операция выполняется при
закрытой створке ворот, с ее
прижатием к упору на грунте и
при нахождении штока привода
на встроенном упоре.
не включайте привод в работу, прежде чем завершите его крепление на створке
ворот. В противном случае настройка встроенного упора может оказаться
неправильной и могут произойти нарушения работы.
Приводы поставляются (в заводском положении) в состоянии, в котором их
штоки находятся на встроенных упорах хода закрывания.
Проверьте горизонтальность привода. 3
6 Снимите привод с лапки крепления на створке ворот. Зафиксируйте лапку крепления на
створке ворот в двух точках на створках, используя винты, соответствующие материалу
усилителей и поставляемые шайбы.
Установите привод. Защелкните разблокировочный элемент на приводном пальце, чтобы
блокировать его.
3 - е крепежное отверстие должно
быть просверлено только после
настройки хода привода.
Самопроверка перед выполнением следующего этапа
Вы проверили полную горизонтальность положения привода?
6
для обеспечения нормальной работы разблокировочного элемента установите его в
направлении, показанном на схеме. не устанавливайте винт с нижней стороны.
Поставляемая шайба (9) должна быть
обязательно установлена.
