7

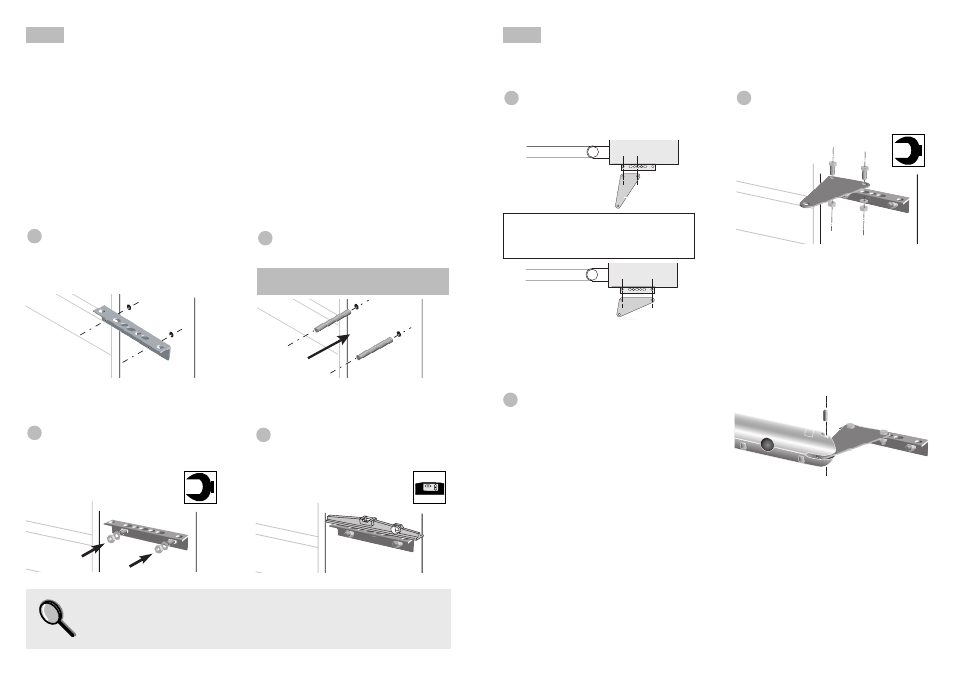

Установка приводов 2 Установка приводов 2
n Этапы:
o Крепление угольника (1) на столбе.
o Установка химических анкеров.
o Установка химических анкеров.
o Крепление угольника (1) на столбе.
o Установка пластины крепления привода (1) на угольнике (2).
o Установка привода (4) на пластине крепления привода (2).
o Установка лапки крепления на створке ворот (8).
o Присоединение/отсоединение привода.
Установите угольник (1) и закрепите
его на резьбовых шпильках с
помощью шайб и гаек.
1 Проверьте положение угольников на
столбах по уровню. При необходимости
скорректируйте крепление.
2
Приложите угольник (1) к столбу и
убедитесь что его крепежные
отверстия полностью совмещаются
с отверстиями на столбе.
1 Снимите угольник. Установите 2
химических анкера и их резьбовые
шпильки в отверстия на столбе.
2
Для обеспечения надежности крепления компания SOMFY рекомендует фиксировать угольник на
столбе (1) химическими анкерами.
10 19 17 10 19 17
дождитесь полного отвердевания
химических анкеров.
Самопроверка перед выполнением следующего этапа
Вы проверили полную горизонтальность положения угольников?
o Установка привода (4) на пластине крепления привода (2).
Установите привод (4) на пластине
крепления привода (2) и закрепите его
пальцем (5). Смажьте соединение.
1
o Установка пластины крепления привода (1) на угольнике (2).
Установите пластину крепления
привода (2) на угольник (1) в
зависимости от определенного
направления установки "е" или "Е".
1 Соедините пластину крепления
привода (2) с угольником (1),
скрепив их поставляемыми болтами,
шайбами и гайками (3).
2
10 19 17
e
E
Правильно установите угольник
крепления привода на отверстие,
ближнее к петле створки ворот.
