Предварительные операции
Предварительные операции
n
Подготовка электрооборудования
Для установки привода на ваши ворота:
• Устройте ввод электропитания напряжением 230 В на одном из столбов и как можно ближе
к месту установки привода SGS.
• Соедините столбы между собой поставляемым кабелем сечением 2 x 1 мм
2
.
Предусмотрите гофрированную оболочку Ø 25 мм для заглубленной в грунт прокладки
кабелей.
Если нельзя сделать траншею между двумя столбами, используйте кабельный короб,
способный выдерживать проезд автомобилей.
• Для электропроводки фотоэлементов предусмотрите линию в защитной оболочке между
двумя столбами ворот.

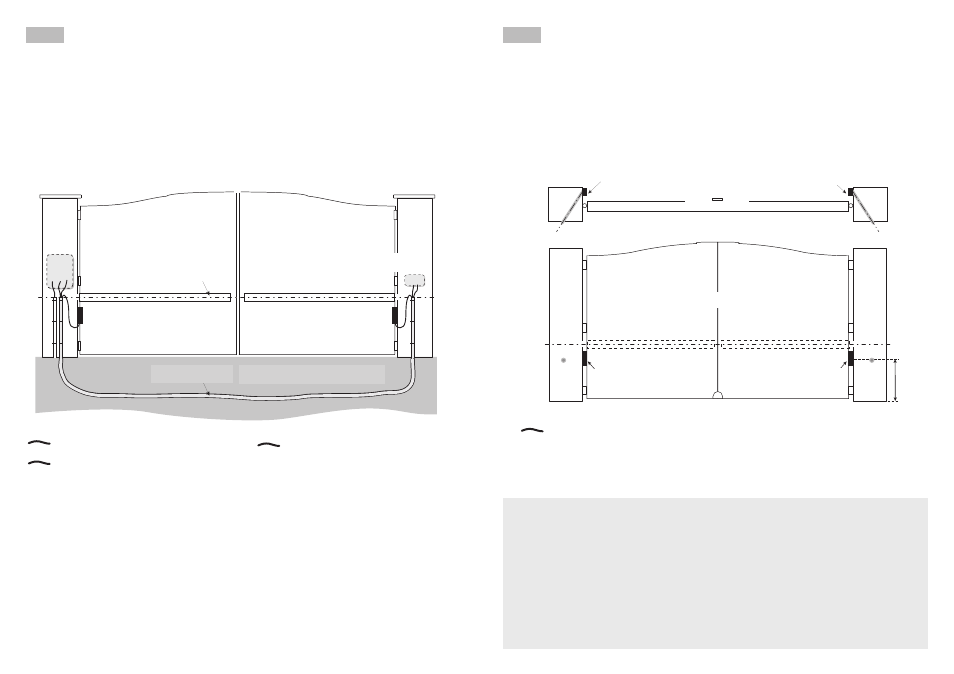

2
1
3
4
23
1
Renfort
Boîtier
électronique
Boîtier de
raccordement
(non fourni)
câble 2 x 1 mm² entre les moteurs
câble 2 x 0,75 mm² entre les cellules
2 3
Gaine Souple ICT
(
)
Ввод сетевого питания: 3 x 1,5 мм
2
Поставляемая линия связи на 24 В
между двумя приводами: 2 x 1 мм
2
2
1
3
4
Линия связи на 24 В между
двумя фотоэлементами для работы
в автоматическом режиме: (2 x 0,75 мм
2
)
2
1
3
4
l
Сетевое питание
Для работы на привод ворот должно подаваться напряжение питания 230 В – 50 Гц.
Линия электропитания должна:
• Быть предназначена исключительно для привода ворот.
• Снабжена защитой:
– плавким предохранителем или калиброванным автоматом защиты на 10 A,
– устройством дифференциальной защиты (30 мA).
• Быть установлена согласно действующим в соответствующей стране стандартам
электробезопасности.
Должно быть предусмотрено устройство для всеполюсного отключения электропитания:
• либо в виде кабеля электропитания с разъемом,
• либо в виде размыкателя, обеспечивающего расстояние между разомкнутыми контактами
не менее 3 мм на каждом полюсе (по стандарту EN 60335-1).
Рекомендуется установка громоотвода (максимальное остаточное напряжение 2 кВ).
Côté Propr iété
Côté Chaussée
Côté Chaussée
Cellule réceptrice
Cellule émettr ic e
40 cm
Cellule réceptr ic e
Cellule émettr ic e
4
4
4
4
vue de dessus
vue de f ac e
n
Указания по мерам безопасности
Указания по мерам безопасности должны выполняться в течение всего времени установки
оборудования:
• Снимите украшения (браслет, цепочку и т. п.) на время установки.
• При выполнении операций сверления и сварки надевайте защитные очки и
соответствующие средства защиты.
• Используйте соответствующие инструменты, указанные на стр. 4.
• Осторожно обращайтесь с системой привода для предотвращения травм.
• Не подключайте привод к сети электропитания или к аккумуляторной батарее резервного
питания до завершения всего процесса установки оборудования
• Ни в коем случае не применяйте высоконапорные моечные установки.
Прокладка оболочки кабелей в столбах
2
1
3
4
l
Фотоэлементы (в опции)
Фотоэлементы обязательны для работы привода в автоматическом режиме и для ворот,
выходящих на места общественного пользования.
• Электропроводка фотоэлементов (см. стр. 15)
Ввод силовых проводов на 24 В и сигнальных линий (принимающий фотоэлемент)
должен быть с нижней стороны фотоэлементов.
Просверлите столбы для прокладки оболочек кабелей.
Усилитель
Гибкая оболочка ICT
кабель 2 x 1 мм² между приводами
кабель 2 x 0,75 мм² между фотоэлементами
распределительная
коробка (не
поставляется)
Электронный
блок
Вид спереди
25 cm
Сторона домовладения
Сторона дороги
Сторона дороги
Принимающий фотоэлемент
Принимающий фотоэлемент
Излучающий фотоэлемент
Излучающий фотоэлемент
Вид сверху
