10
Выбор параметров 4 Электрические подключения 3
ON/OFF
AUTO
PROG

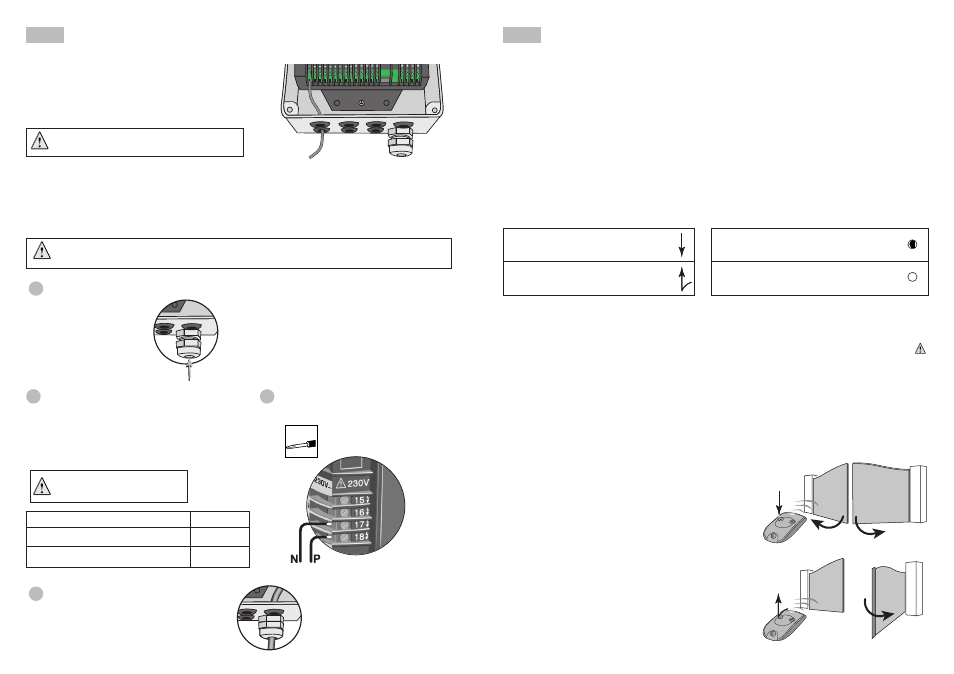

o Подключение антенны.
Для обеспечения оптимальной работы
рекомендуется выводить провод антенны
из коробки через проходную муфту.
ни в коем случае не отрезайте провод
антенны.
n Этапы:
o Описание символов.
o Внесение в память пультов дистанционного управления.
o Программирование хода створок ворот.
o Настройка автоматического режима.
o Переход от автоматического режима к последовательному.
o Подтверждение настройки.
o Внесение в память пультов дистанционного управления.
Перед началом программирования вашей установки убедитесь, что сигнальные лампы ON/
OFF (ВКЛ/ВЫКЛ) и PROG (ПРОГ) светятся, а сигнальная лампа DANGER (ОПАСНОСТЬ)
погашена.
l
работа пультов дистанционного управления:
Ваш привод SGS может работать с одним или с несколькими пультами дистанционного
управления.
Описанные ниже операции нужно повторить столько раз, сколько пультов дистанционного
управления необходимо внести в память.
Ваш привод SGS имеет 2 режима работы:
Только полное открывание
Полное открывание обеих створок ворот при
кратковременном или продолжительном
нажатии клавиши пульта дистанционного
управления.
открывание для пешехода или полное
открывание
Открывание только одной створки ворот для
пешехода при кратковременном нажатии
клавиши пульта дистанционного управления.
Полное открывание обеих створок ворот при
продолжительном нажатии клавиши пульта
дистанционного управления.
o описание символов.
Кратковременное нажатие
менее 0,5 секунды
Продолжительное нажатие
дольше 0,5 секунды
Светящаяся сигнальная лампа
Мигающая сигнальная лампа
STOP
STOP
o Подключение кабеля сетевого питания.
Пропустите кабель через проходную
муфту.
1
Затяните проходные кабельные
муфты.
Проверьте надежность крепления
кабелей, потянув за них.
4
Присоедините провод заземления. 2 Присоедините фазу и нейтраль.
Проверьте надежность крепления
проводов, потянув за них.
3
для обеспечения вашей безопасности эти операции должны выполняться при
отключенном напряжении.
Синий провод Нейтраль
Провод красный/коричневый/черный Фаза
Провод желтый/зеленый Заземление
обязательно соблюдайте
расцветку проводов!
Один провод заземления (зеленый/
желтый) должен использоваться для
некоторых принадлежностей (система
освещения на 230 В класса I).
