6

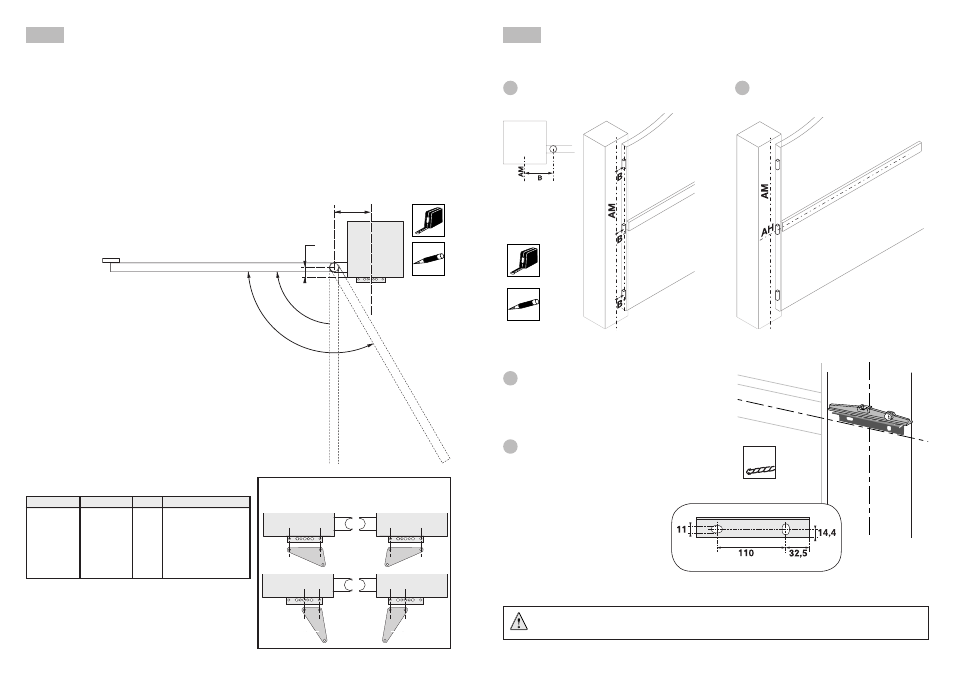

Подготовка и сверление отверстий на столбах
1
Подготовка и сверление отверстий на столбах
1
n
Этапы:
o
обмеры
Расположение приводов определяется типом ваших ворот. Выполните описанные ниже
обмеры, чтобы определить местоположение приводов на столбах. Для этих измерений створки
ворот и их петли должны быть соосны. Если эти условия не выполняется (смещенные петли),
максимальный угол открывания створок окажется меньше указанных значений.
Измерение размера A, соблюдение размера B и ориентация
угольника на столбе (E или e) необходимы для нормальной работы
привода.
o
Обмеры.
o
Разметка осей AM и AH.
o
Сверление столбов.
l
измерьте размер A
С его помощью определите по таблице
ниже:
•
значение максимального открытия
створок ворот,
•
размер B, чтобы определить положение
вертикальной
установочной
оси
угольника (1) на столбах,
•
направление установки (E или e)
пластины крепления привода.
(* для других размеров см. стр. 18).
A, мм*
Максим. угол, ° B, мм направление установки
от 0 до 20
120
220
E
от 0 до 20
100
225
E
0
90
235
e
от 30 до 40
90
200
e
от 70 до 80
90
200
E
от 110 до 120
90
160
E
e
E
e
E
направление установки:
Правый столб
Левый столб
90°
120°
B
A
Отложите размер B и прочертите
вертикальную ось AM на столбах.
o
Сверление столбов.
o
разметка осей AM и AH.
1
С помощью сверла для бетона малого
диаметра (4 или 5 мм), просверлите
по 2 предварительных отверстия под
химические анкеры, на каждом столбе
в размеченных местах.
Рассверлите 2 предварительных
отверстия сверлом с диаметром,
соответствующим
размеру
отверстия
для
установки
химического анкера
2
Прочертите на столбе горизонтальную
ось AH, на уровне половины высоты
усилителя.
2
Установите нижнюю часть угольника
на ось AH и отцентрируйте его
относительно оси AM.
Удерживайте угольник в горизонтальном
положении.
1
AH
AH
AM
5
14
6
8
Тщательно соблюдайте методику и диаметры сверлений, рекомендуемые в
инструкции, поставляемой с химическими анкерами.
