Инструкция по эксплуатации Smartek STT-2405U
Страница 37
Управление по протоколу DVR5 при использовании нескольких
видеорегистраторов

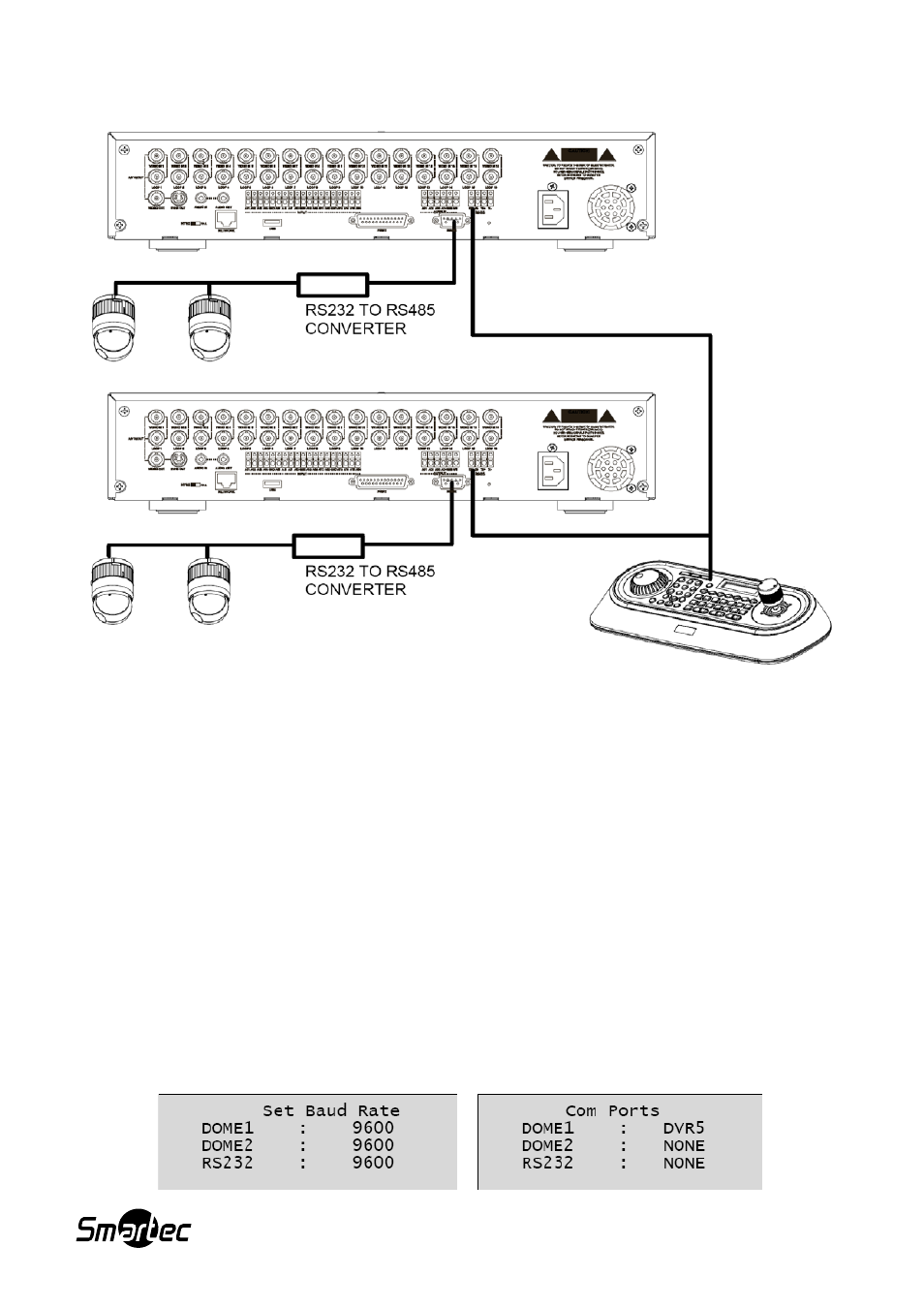

При управлении камерами с поворотными устройствами PTZ с нескольких
видеорегистраторов вам потребуется преобразователь RS232 в RS485. Камеры с
поворотными устройствами подключаются к преобразователю RS232 в RS485 через
порт RS232 видеорегистратора, а клавиатура подключается через порт RS485
видеорегистратора.
Для инсталляции выполните нижеуказанные действия:
1. Подключите кабель RS485 между портом RS485 видеорегистратора и портом
DOME1 клавиатуры.
2. Подключите кабель RS232 между портом RS232 видеорегистратора и портом
RS232 в преобразователь интерфейса RS485.
3. Подключите камеры с поворотными устройствами к порту RS485 интерфейса
RS232 к преобразователю RS485.
4. Повторите вышеуказанные шаги 1-3 для каждого из подключаемых
видеорегистраторов.
5. Задайте идентификационный (ID) номер для каждого видеорегистратора от 1 и до
самого последнего.
6. Задайте меню сети клавиатуры как показано ниже.
