2.4 Конфигурация с ведущей и ведомой клавиатурами
12
Купольная
камера
Коммутационная
коробка
RS485(+)
DOME1+
RX+(TX+)
RS485(‐)
DOME1‐
RX‐(TX‐)
Провод витой пары № 22
BNC‐коннектор
Управление ведомыми клавиатурами (до 3 штук)
Вид сзади
Вид сзади

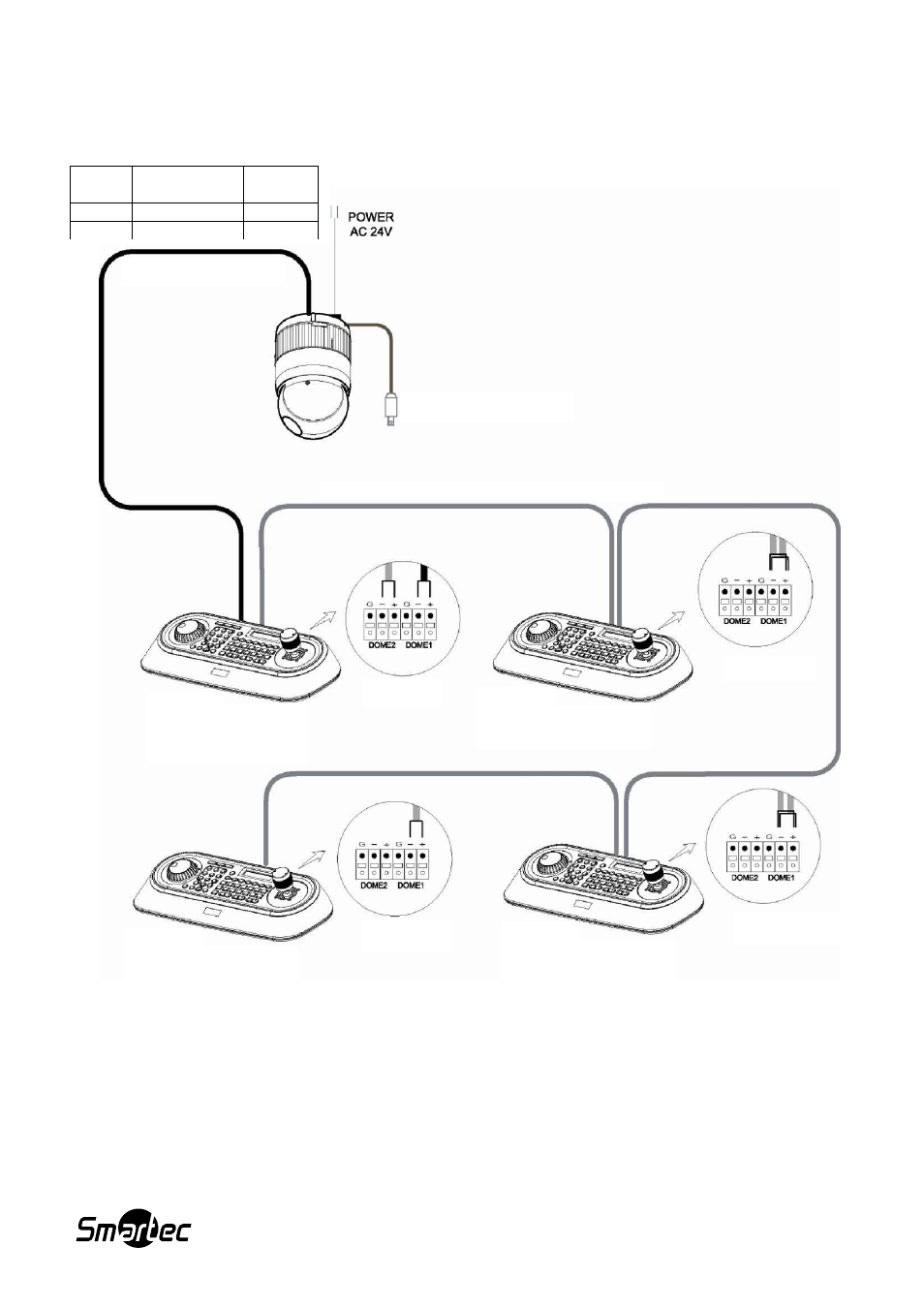

Рис. 5 – Соединение ведущей и ведомых клавиатур
ПРИМЕЧАНИЕ:
Подключите порт DOME1 всех ведомых клавиатур к порту DOME2 ведущей
клавиатуры и задайте DIP-переключатели 1 и 2 как показано на рисунке выше.
Переключатель DIP 1 = ВКЛ.
Переключатель DIP 2 = ВКЛ.
Ведомая
клавиатура 1
Ведущая
клавиатура
Переключатель DIP 1 = ВКЛ.
Вид сзади
Вид сзади
Переключатель DIP 1 = ВКЛ.
Ведомая
клавиатура 3
Ведомая
клавиатура 2
Переключатель DIP 1 = ВКЛ.
