KBDDUP: Клавиатура + Видеомультиплексор с дуплексным режимом.
KBDTRI: Клавиатура + Видеомультиплексор с триплексным режимом.
AUX IN: Отправка внешних команд на порт Dome1 (Только для протоколов
FASTRAX и PELCO).
Примечание:
Когда на порту управления выбран протокол видеорегистратора, то остальные
порты будут отображать тот же протокол управления. Чтобы применить номер
протокола видеорегистратора на другой порт, в первую очередь измените текущий
выбор протокола видеорегистратора к состоянию None / нет.

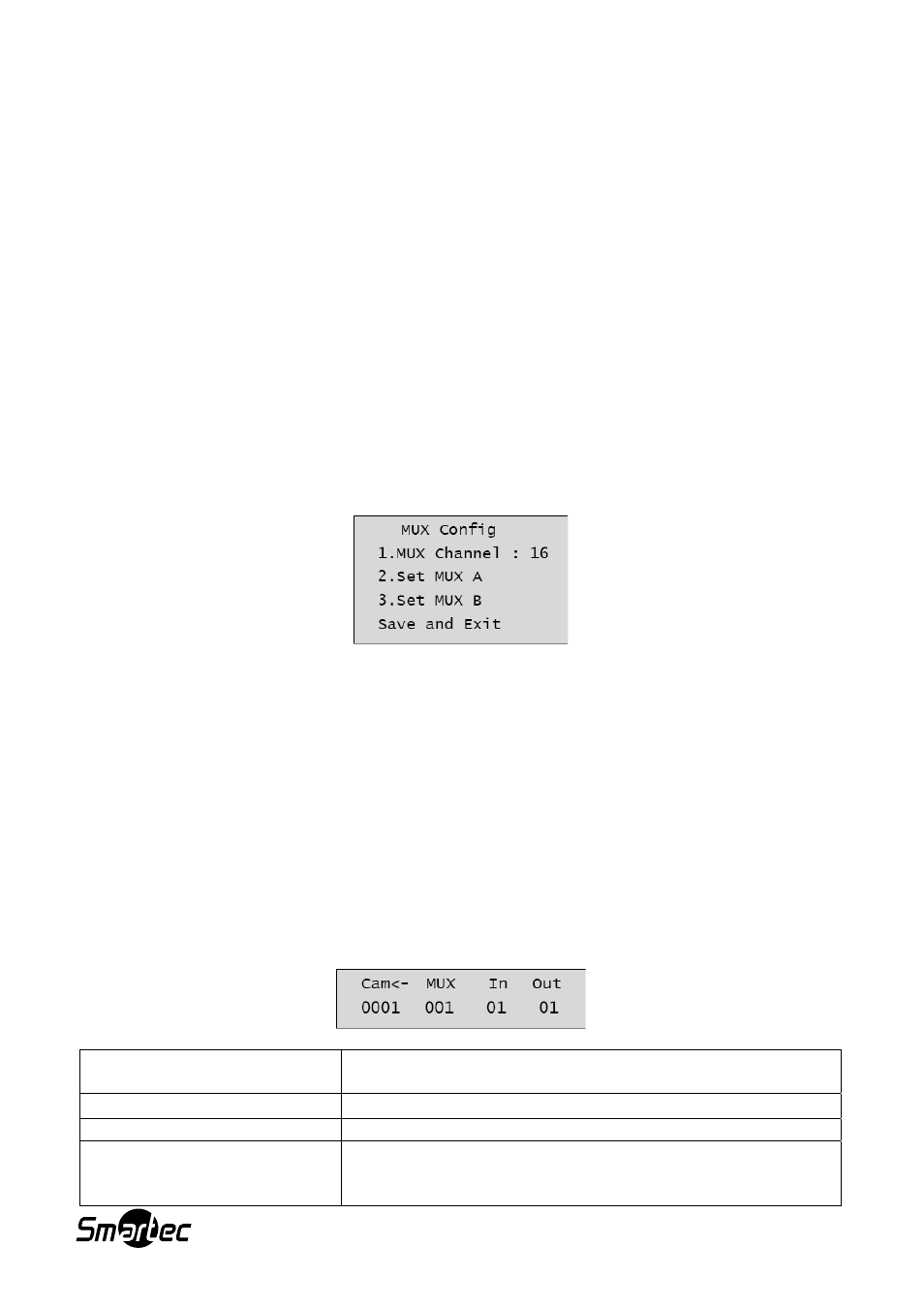

MUX Config / Конфигурация видеомультиплексора
Это подменю позволяет задавать параметры настройки переключения камер
видеомультиплексора, когда происходит выбор камеры наблюдения с помощью
нажатия комбинации NO + CAM. Используя 5 видеомультиплексоров и 4
клавиатуры, можно инсталлировать до 64 камер наблюдения. Это будет
равнозначно установке матричной системы 64входа х 4выхода. Каждый из четырех
пользователей сможет просматривать одну из 64 камер наблюдения на своем
собственном дополнительном мониторе.
Данное меню предназначено для функции каскадного подключения, если осуществляется
двухуровневая инсталляция видеомультиплексоров. Два уровня означают, что дополнительные
выходы мультиплексоров первого уровня подключены к видеовходу мультиплексора второго уровня.
Чтобы отобразить выбранную камеру на дополнительном выходе видеомультиплексора второго
уровня нажмите NO + CAM.
MUX Channel / Каналы видеомультиплексора: NO (не используется), 16, 28, 32, 48,
64 – Выбор количества каналов видеомультиплексора.
При выборе желаемого номера камера, автоматически выбирается требуемый
видеомультиплексор согласно заданным установкам, как показано на Рис. 8 ниже.
Если конфигурация будет отличаться от установок по умолчанию, то вы можете
индивидуально задать требуемые параметры:
Set MUX A / Задать видеомультиплексор уровня А
MUX.Cam / Камера
видеомультиплексора:
Идентификатор (ID) купольной камеры
MUX / Видеомультиплексор: Идентификатор (ID) видеомультиплексора.
In: Используемый видеовход видеомультиплексора А
Out:
Номер дополнительного выхода видеомультиплексора
(01: ведущая клавиатура, 02: ведомая клавиатура 1,
03: ведомая клавиатура 2, 04: ведомая клавиатура 3).
