Инструкция по эксплуатации Smartek STT-2405U
Страница 15
2.5 Оконечная нагрузка
Устройства, расположенные в начале и конце линии передачи данных (поворотные
камеры, системная клавиатура) должны иметь оконечную нагрузку (Termination),
которая активируется DIP-переключателем. Без включения оконечной нагрузки
могут возникнуть ошибки при передаче данных телеметрии. Общая длина кабеля
RS-485 для поддержания связи в этой схеме не должна превышать 1.2 км. На
рисунке ниже представлена информация по включению оконечной нагрузки
купольных камер и системной клавиатуры.
15
Кабель передачи данных «витая пара»
Termination
Termination
Termination
Termination
Порт DOME 1 Порт DOME 2
Termination
Повторитель /
Распределитель
Кабель передачи данных
Оконечная
нагрузка согласно
инструкции на
устройство
Termination
Termination

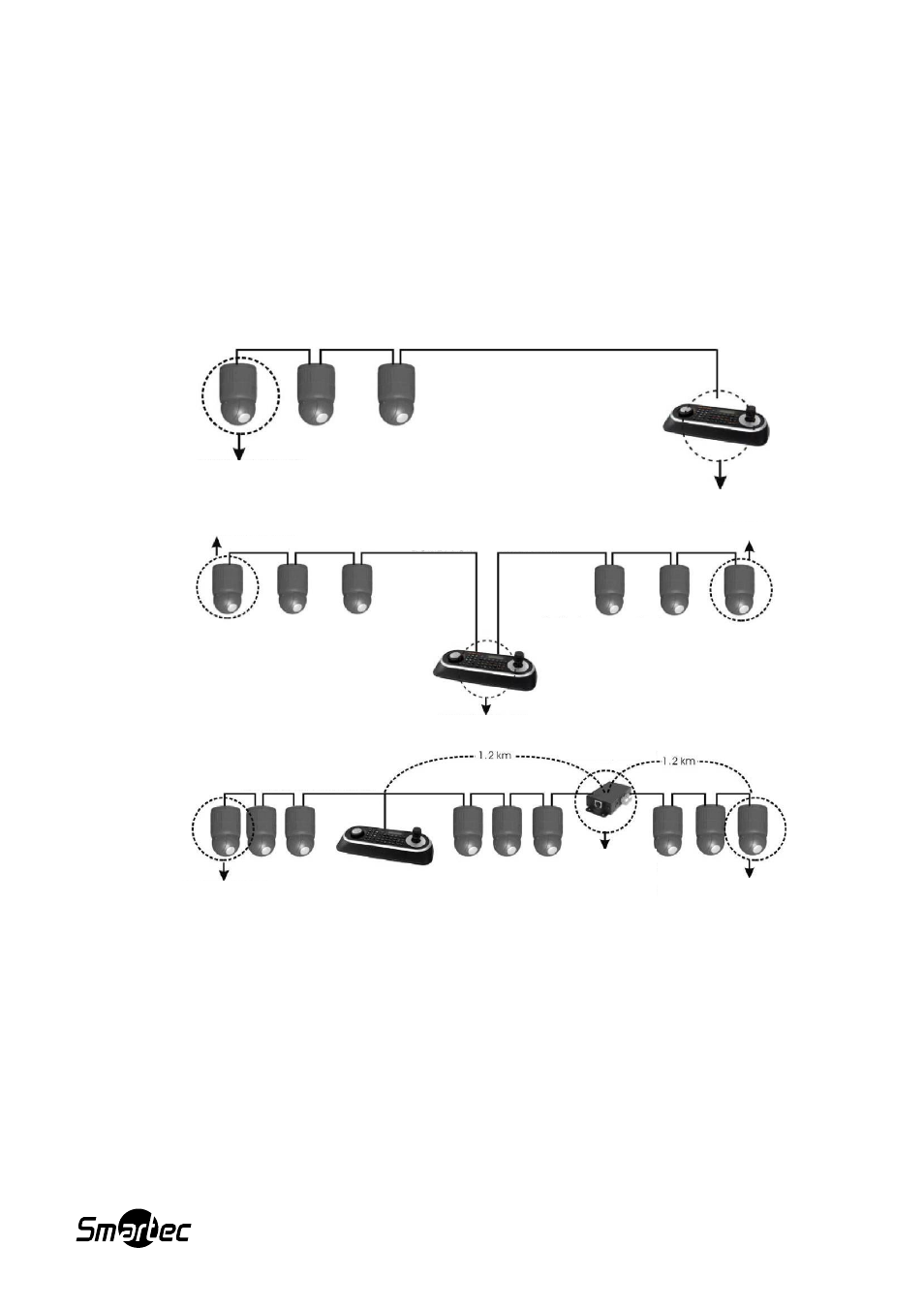

Рис. 6 – Включение оконечной нагрузки
