2.3 Конфигурация с видеомультиплексором
11
Купольная
камера
Коммутационная
коробка
RS485(+)
DOME1+
RX+(TX+)
Питание 24VAC
RS485(‐)
DOME1‐
RX‐(TX‐)
Провод витой пары AWG #22
Выход сигнала тревоги Вход сигнала тревоги
Датчик
до 8 входов
тревоги
Сирена
До 4‐х
выходов
тревоги
Световой
оповещатель
Выход сигнала тревоги Вход сигнала тревоги
Дополнительный монитор
Главный монитор
Видеомультиплексор
контакт № 4
контакт № 6
Вид сзади
Системная клавиатура

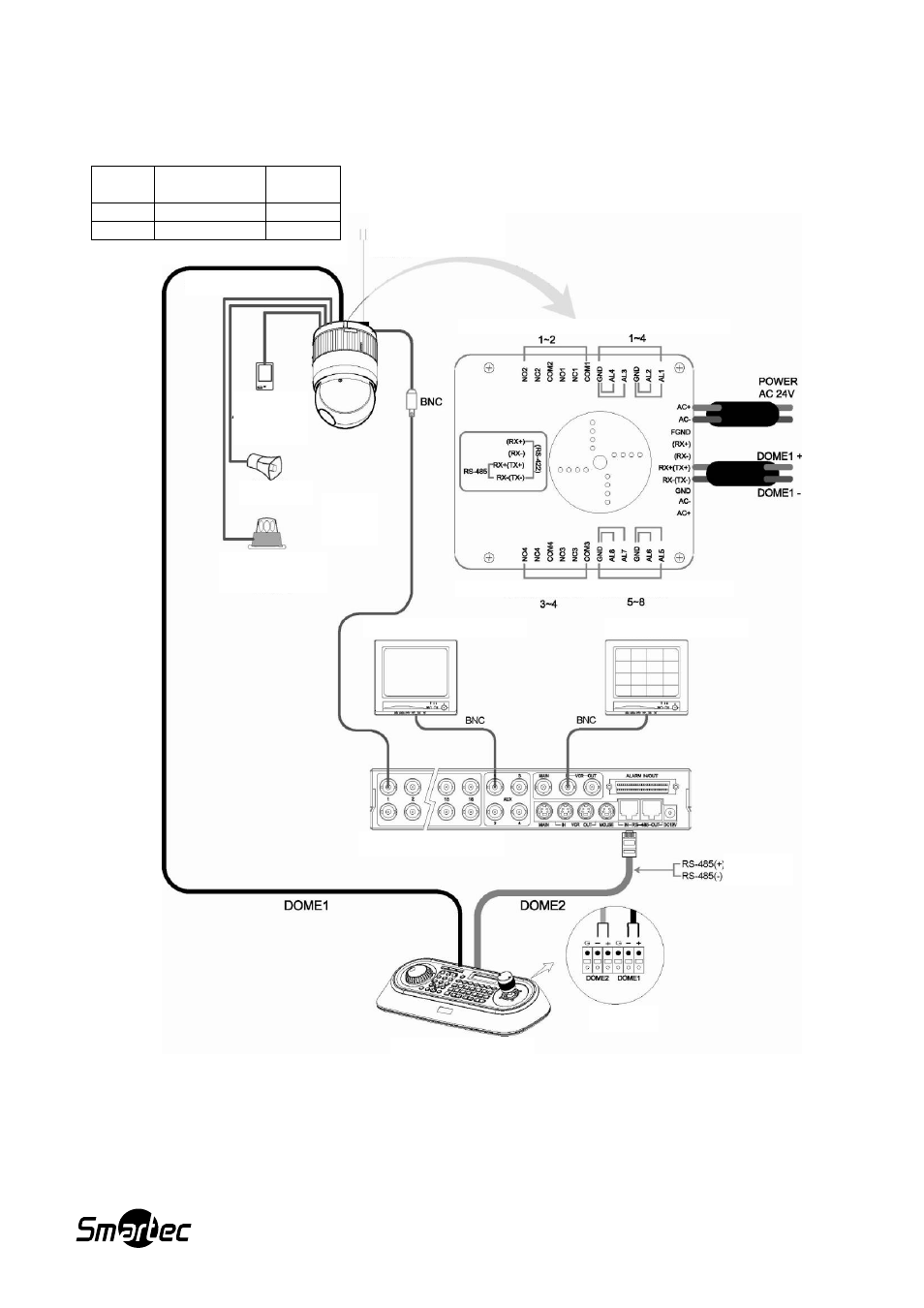

Рис. 4 – Схема подключений с видеомультиплексором
