9 Монтаж
EB 6116 RU
2.3 Электрическое подключение
При проведении
электромонтажных работ
следует выполнять
соответствующие местные
предписания и требования по
технике безопасности.
В Германии такие работы
регламентируются VDE-
предписаниями и правилами по
технике
безопасности
профессиональных организаций.
При проведении монтажных
работ во взрывоопасных зонах
руководствуются документами
EN 60079-14:1977; VDE 0165
часть 1/8/98.
Для
подключения
взрывозащищенных
электрических цепей служат
данные
сертификата
соответствия или
сертификата образцовых
испытаний.
Внимание!
Изменения в
электрических подключениях
могут привести к возрастанию
опасности взрыва. Покрытые
лаком
винты на корпусе
прибора или внутри него
вывинчивать не допускается.

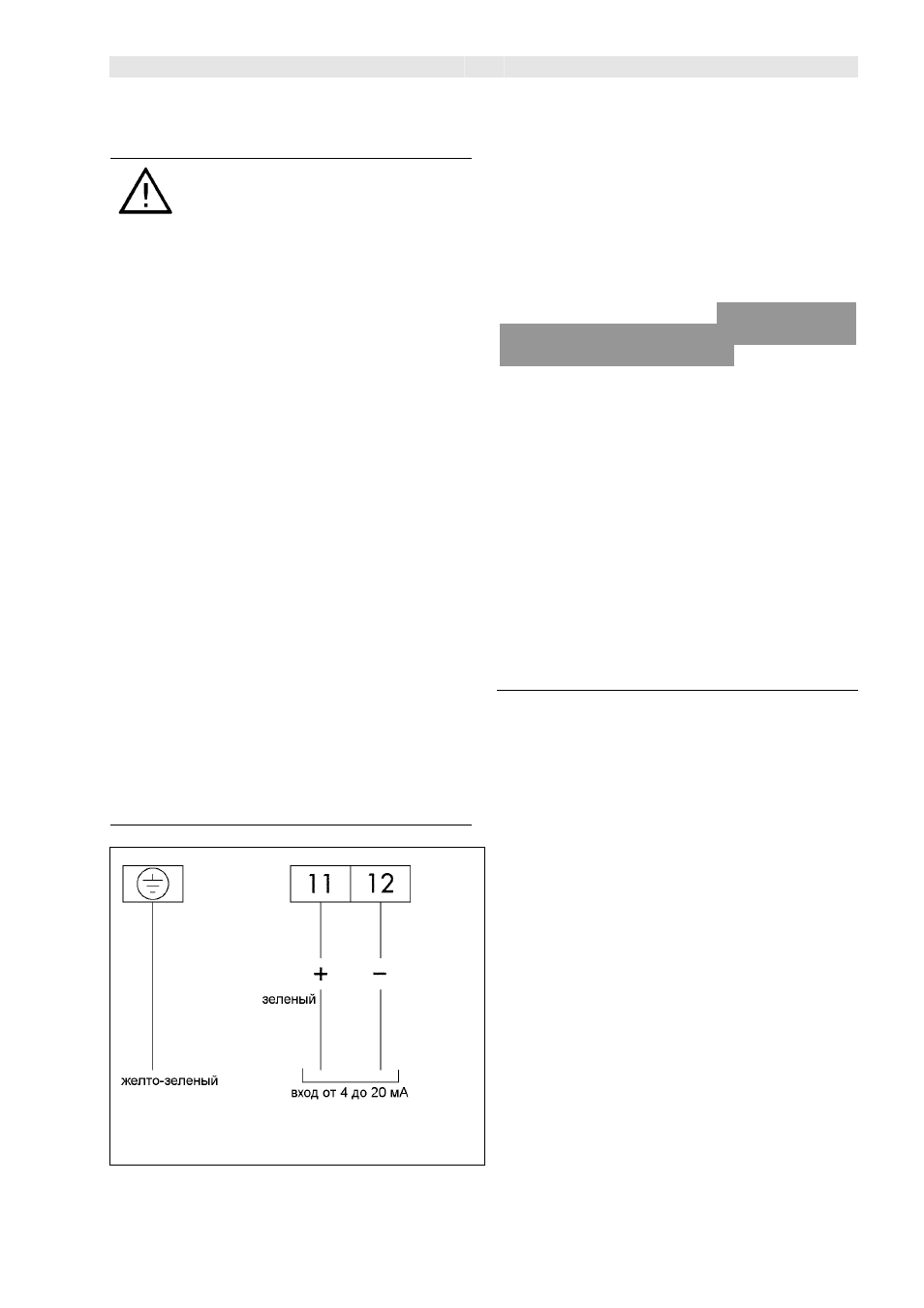

Рис. 4 • Электрическое подключение
 Отвинтить винты крышки корпуса и
подвести провода входного сигнала к
соответствующим резьбовым или
штекерным соединениям на клеммы
11(+) и 12(-).
 Присоединить защитный провод к
внешней или внутренней клемме на
корпусе.
Приборы в EEx d-исполнении следует
подключать с помощью металлического
сертифицированного короба или через
Sealboxrohr (трубопровод).
Преобразователи, имеющие сертификат
соответствия,
снабжены
прикрепленными коробами
(электрическими вводами).
2.4 Пневматическое подключение
Подключения для питающего давления
(SUPPLY 8) и выходного сигнала
(OUTPUT 36) выполнены в виде
резьбовых соединений на G ¼ или ¼-18
NPT.
Могут
использоваться обычные
резьбовые соединения для
металлических или пластиковых труб.
Важно!
Питающий воздух должен быть сухим
и чистым (без примесей масла и пыли),
для чего следует неукоснительно
соблюдать
предписания по
обслуживанию имеющихся
редукционных станций.
Воздухопроводы перед подключением
следует хорошо продуть.
Примечание.
При
удлинении сброса воздуха
посредством трубопровода, начиная
от
углового штуцера либо
непосредственно от резьбового G- или
NPT-присоединения,
следует
учитывать, чтобы на конце
трубопровода не проникала поточная
вода (Schwallwasser). Трубопровод
должен иметь достаточно большое
сечение, минимум 28 мм
2 = 6 мм
внутреннего диаметра.
желтый
при
штекерном
подключении
