13
Преобразователь для установки с позиционером
EB 6116 RU
5.2.1 Монтажное положение
преобразователя
Преобразователь следует монтировать
в
горизонтальном
положении,
с
кабельным
вводом
со
стороны
позиционера
или
регулятора
от
соединительной платы.
Обращайте внимание на то, чтобы
уплотнительное кольцо (10) корпуса
преобразователя
было
правильно
уложено.

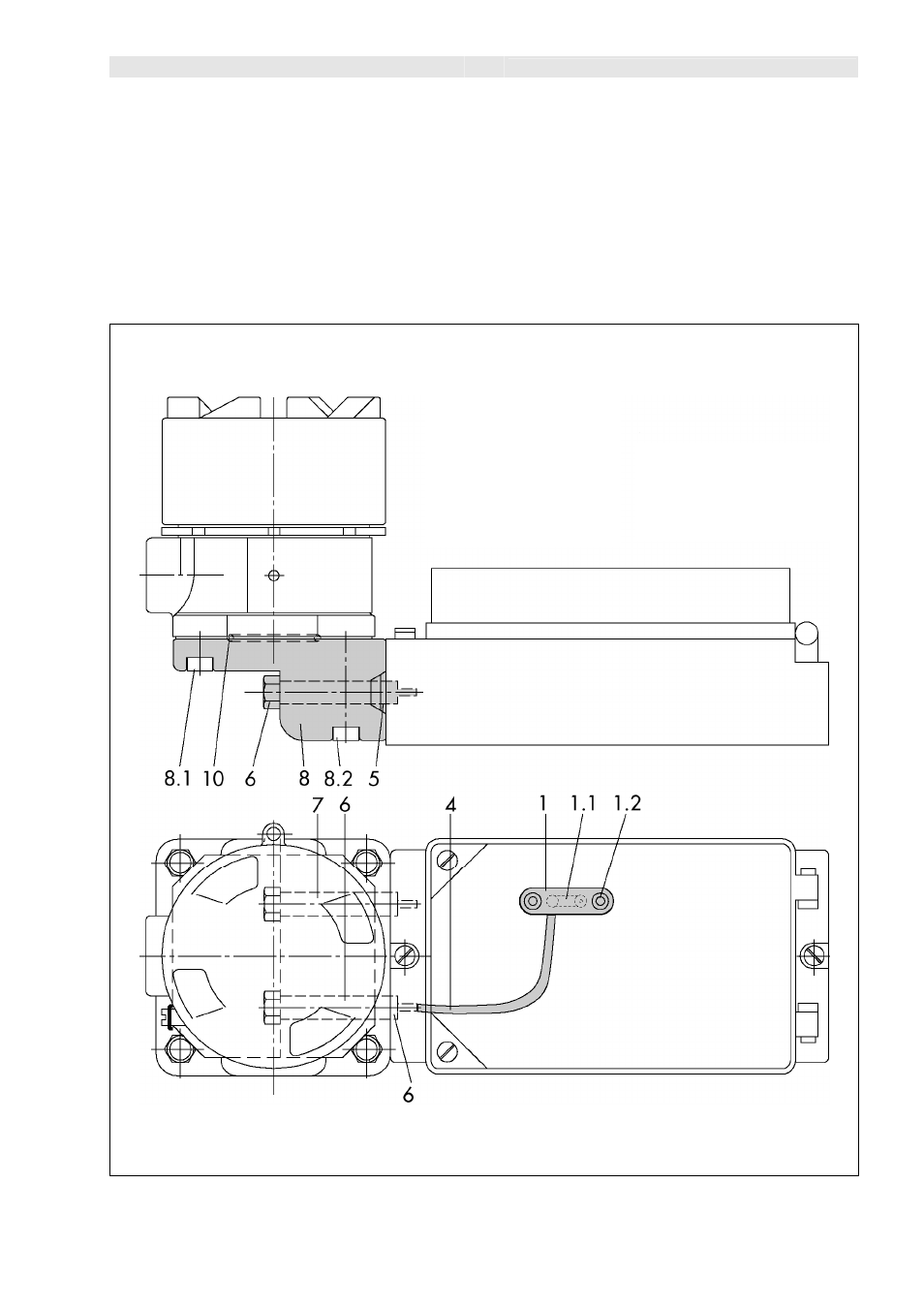

Рис. 7 • Прямой монтаж с позиционером тип 3766
Комплект
принадлежностей
1400-6227
1. плата подключения
1.1 уплотнение
1.2 винт М3 х 16
4. шланг
5. резьбовая втулка
6. винт с наконечником
7. винт
8. соединительная деталь
8.1 винт М4 х 12
8.2 винт М4 х 40
10. уплотнительное кольцо
